جزئیات محصول:
|
| نام محصول: | فرستنده SMPTE 3G CWDM SFP | پهنای باند (Gbps): | 50M - 3G |
|---|---|---|---|
| نوع ماژول: | TX مجرد | طول موج: | 1270 ~ 1610 نانومتر CWDM TX 18Ch |
| کانکتور نوری: | LC | انتقال: | 40 کیلومتر |
| پین انتساب: | MSA | DDM: | پشتیبانی |
| برجسته کردن: | فرستنده و گیرنده SFP ویدئویی 3 گیگابیت بر ثانیه,فرستنده گیرنده SFP ویدئو SMF,فرستنده گیرنده SMF SFP |
||
3G-SDI/HD-SDI/SD-SDISFP CWDM 1270nm-1610nm الگوهای پاتولوژیک ویدئو ماژول فرستنده تک 40 کیلومتری SMF LC DDM MSA
مشخصات عملکردی
| نام محصول | فرستنده SMPTE 3G CWDM SFP | قسمت / شماره | GTS-Cxx30-40DCT |
| پهنای باند (Gb/s) | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | تخصیص پین | MSA |
| نوع ماژول | فقط فرستنده | محدوده دما | 0 تا 70 درجه سانتی گراد |
| طول موج مرکزی (TX) | کانال CWDM C27-C61 | حداکثر فاصله | 40 کیلومتر |
| رابط | ال سی سیمپلکس | رسانه ها | فیبر تک حالته |
| نوع فرستنده | لیزر CWDM DFB | نوع گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (معمولی) | 350 میلی آمپر |
| TX Power | -2 ~ 3 دسی بل متر | نسبت انقراض | >5.0dB |
| الگوهای پاتولوژیک | آره | DDM | آره |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| برنامه های کاربردی | رابط های الکتریکی به نوری سازگار SMPTE 297-2006 | ||
| رابط های خدمات HDTV/SDTV | |||
شرح

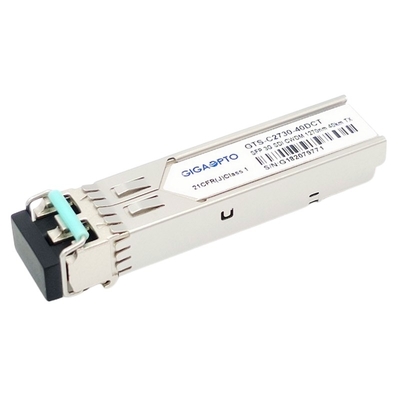

ماژول فرستنده GTS-Cxx30-40DCT SMPTE 3G CWDM SFP Gigaopto برای برنامه های انتقال ویدئوی تک کاناله بیش از 40 کیلومتر بر روی یک SMF از طریق یک کانال طول موج CWDM از 1270 نانومتر تا 1610 نانومتر (هر مرحله 20 نانومتر در هر مرحله) با یک اتصال دهنده ساده طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
ترتیب اطلاعات

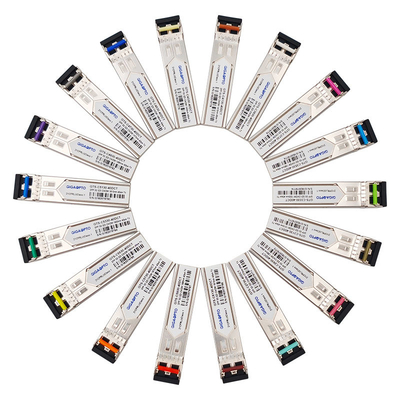

| شماره قطعه | توضیحات- 3G DVI CWDM Single TX | کانال CWDM | رسیدن | PIN-Assignment | رنگ چفت |

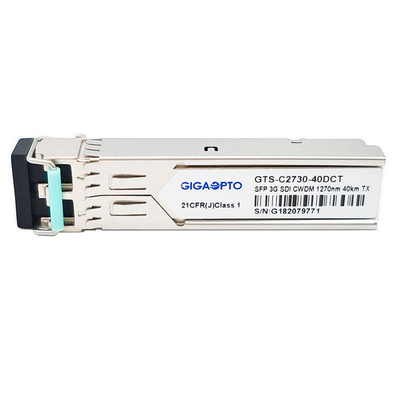

| GTS-C2730-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1270 نانومتر / -C27 | 40 کیلومتر | MSA | بنفش روشن |
| GTS-C2930-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1290nm/ -C29 | 40 کیلومتر | MSA | آبی آسمانی |
| GTS-C3130-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1310nm/ -C31 | 40 کیلومتر | MSA | زرد سبز |
| GTS-C3330-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1330nm/ -C33 | 40 کیلومتر | MSA | اخرای زرد |
| GTS-C3530-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1350 نانومتر/ -C35 | 40 کیلومتر | MSA | رنگ صورتی |
| GTS-C3730-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1370 نانومتر/ -C37 | 40 کیلومتر | MSA | رنگ بژ |
| GTS-C3930-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1390nm/ -C39 | 40 کیلومتر | MSA | سفید |
| GTS-C4130-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1410nm/ -C41 | 40 کیلومتر | MSA | نقره |
| GTS-C4330-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1430 نانومتر / -C43 | 40 کیلومتر | MSA | مشکی |
| GTS-C4530-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1450nm/ -C45 | 40 کیلومتر | MSA | زرد نارنجی |
| GTS-C4730-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1470 نانومتر / -C47 | 40 کیلومتر | MSA | خاکستری |
| GTS-C4930-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1490 نانومتر / -C49 | 40 کیلومتر | MSA | Vlolet |
| GTS-C5130-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1510nm/ -C51 | 40 کیلومتر | MSA | آبی |
| GTS-C5330-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1530 نانومتر / -C53 | 40 کیلومتر | MSA | سبز |
| GTS-C5530-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1550 نانومتر / -C55 | 40 کیلومتر | MSA | رنگ زرد |
| GTS-C5730-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1570 نانومتر / -C57 | 40 کیلومتر | MSA | نارنجی |
| GTS-C5930-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1590nm/ -C59 | 40 کیلومتر | MSA | قرمز |
| GTS-C6130-40DCT | ماژول های فرستنده تک فرستنده 3G-SDI SFP CWDM | 1610nm/ -C61 | 40 کیلومتر | MSA | رنگ قهوه ای |
امکانات
کاربرد
تعریف پین
