جزئیات محصول:
|
| نام محصول: | فرستنده 3G DVI CWDM SFP | نرخ بیت (Gbps): | 50 مگابیت بر ثانیه - 3 گیگابیت بر ثانیه |
|---|---|---|---|
| ماژول-نوع: | TX مجرد | طول موج / کانال: | 1270 ~ 1610 نانومتر CWDM TX W/O RX |
| نوع رابط: | ظرف LC | رسیدن: | 20 کیلومتر |
| پین انتساب: | غیر MSA | DDMI: | پشتیبانی |
| برجسته کردن: | فرستنده و گیرنده SFP ویدئویی 20 کیلومتری,فرستنده گیرنده SFP ویدئویی 1270 نانومتری,فرستنده گیرنده SFP ویدئویی 1610 نانومتری |
||
غیر MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP الگوهای پاتولوژیک ویدئو ماژول فرستنده منفرد 20 کیلومتر SMF LC DDM
مشخصات عملکردی
| نام محصول | فرستنده 3G-SDI CWDM | P/N (شماره قسمت) | GTS-Cxx30-20DCTN |
| پهنای باند (Gb/s) | 0.05Gbps-2.97Gbps | Pinout MSA/Non-MSA | غیر MSA |
| نوع ماژول | فرستنده تک | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکزی (TX) | کانال C27-C61 | رسیدن | 20 کیلومتر |
| رابط | ال سی سیمپلکس | نوع فیبر | SMF |
| نوع فرستنده | DFB CWDM | کامپوننت گیرنده | بدون |
| توان متوسط TX | -8 ~ -3dBm | نسبت انقراض | > 5dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDMI | پشتیبانی |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| برنامه های کاربردی | رابط های الکتریکی به نوری سازگار SMPTE 297-2006 | ||
| رابط های خدمات HDTV/SDTV | |||
شرح

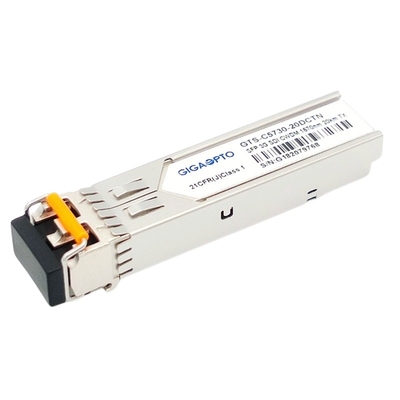

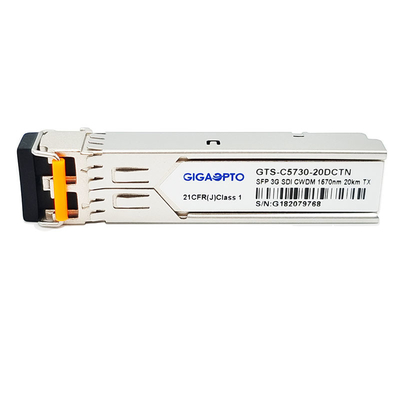

ماژول Gigaopto's 3G SFP SFP Single-TX برای برنامه های انتقال ویدئوی تک کانالی بیش از 20 کیلومتر از طریق SMF از طریق یک کانال با طول موج CWDM از 1270 نانومتر تا 1610 نانومتر (هر مرحله 20 نانومتر) با یک اتصال دهنده ساده طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
ترتیب اطلاعات

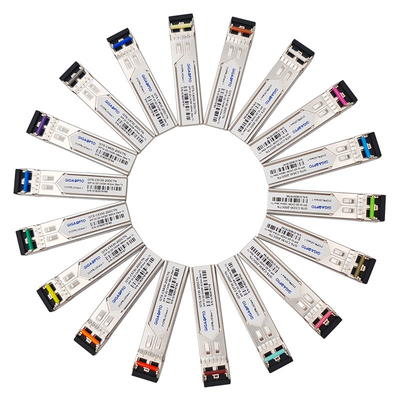

| شماره قطعه | توضیحات- 3G DVI CWDM Single TX | کانال CWDM | رسیدن | PIN-Assignment | رنگ چفت |
| GTS-C2730-20DCTN | فرستنده تک 3G CWDM SFP | 1270 نانومتر / -C27 | 20 کیلومتر | غیر MSA | بنفش روشن |
| GTS-C2930-20DCTN | فرستنده تک 3G CWDM SFP | 1290nm/ -C29 | 20 کیلومتر | غیر MSA | آبی آسمانی |
| GTS-C3130-20DCTN | فرستنده تک 3G CWDM SFP | 1310nm/ -C31 | 20 کیلومتر | غیر MSA | زرد سبز |
| GTS-C3330-20DCTN | فرستنده تک 3G CWDM SFP | 1330nm/ -C33 | 20 کیلومتر | غیر MSA | اخرای زرد |
| GTS-C3530-20DCTN | فرستنده تک 3G CWDM SFP | 1350 نانومتر/ -C35 | 20 کیلومتر | غیر MSA | رنگ صورتی |
| GTS-C3730-20DCTN | فرستنده تک 3G CWDM SFP | 1370 نانومتر/ -C37 | 20 کیلومتر | غیر MSA | رنگ بژ |
| GTS-C3930-20DCTN | فرستنده تک 3G CWDM SFP | 1390nm/ -C39 | 20 کیلومتر | غیر MSA | سفید |
| GTS-C4130-20DCTN | فرستنده تک 3G CWDM SFP | 1410nm/ -C41 | 20 کیلومتر | غیر MSA | نقره |
| GTS-C4330-20DCTN | فرستنده تک 3G CWDM SFP | 1430 نانومتر / -C43 | 20 کیلومتر | غیر MSA | مشکی |
| GTS-C4530-20DCTN | فرستنده تک 3G CWDM SFP | 1450nm/ -C45 | 20 کیلومتر | غیر MSA | زرد نارنجی |
| GTS-C4730-20DCTN | فرستنده تک 3G CWDM SFP | 1470 نانومتر / -C47 | 20 کیلومتر | غیر MSA | خاکستری |
| GTS-C4930-20DCTN | فرستنده تک 3G CWDM SFP | 1490 نانومتر / -C49 | 20 کیلومتر | غیر MSA | Vlolet |
| GTS-C5130-20DCTN | فرستنده تک 3G CWDM SFP | 1510nm/ -C51 | 20 کیلومتر | غیر MSA | آبی |
| GTS-C5330-20DCTN | فرستنده تک 3G CWDM SFP | 1530 نانومتر / -C53 | 20 کیلومتر | غیر MSA | سبز |
| GTS-C5530-20DCTN | فرستنده تک 3G CWDM SFP | 1550 نانومتر / -C55 | 20 کیلومتر | غیر MSA | رنگ زرد |
| GTS-C5730-20DCTN | فرستنده تک 3G CWDM SFP | 1570 نانومتر / -C57 | 20 کیلومتر | غیر MSA | نارنجی |
| GTS-C5930-20DCTN | فرستنده تک 3G CWDM SFP | 1590nm/ -C59 | 20 کیلومتر | غیر MSA | قرمز |
| GTS-C6130-20DCTN | فرستنده تک 3G CWDM SFP | 1610nm/ -C61 | 20 کیلومتر | غیر MSA | رنگ قهوه ای |
امکانات
محدوده دمای مورد عملیات تجاری: 0 ℃ تا 70 ℃
کاربرد
تعریف پین
