فرستنده 3 گیگابیت بر ثانیه DVI ویدئو SFP CWDM فرستنده تک فرستنده MSA 1270nm-1610nm 20km SMF LC DDM

MSA3G-SDI/HD-SDI/SD-SDICWDM 1270nm-1610nm SFP الگوهای پاتولوژیک ویدئو ماژول فرستنده منفرد 20 کیلومتر SMF LC DDM

مشخصات عملکردی

شرح

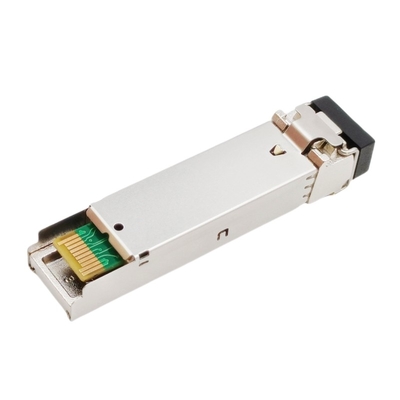

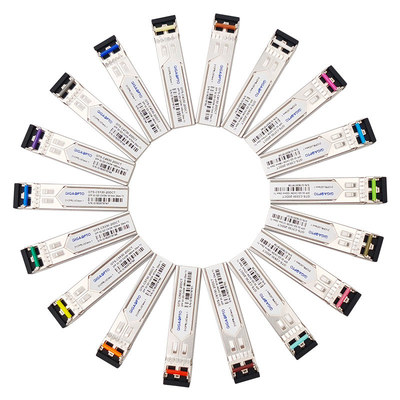

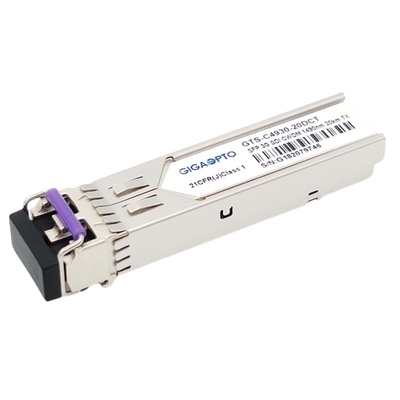

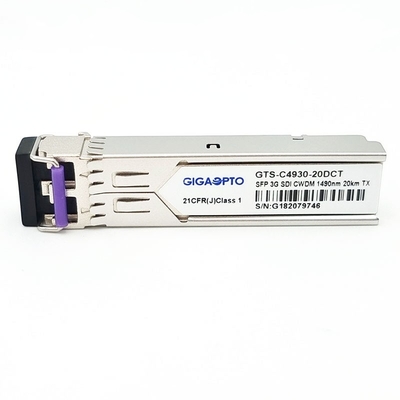

ماژول Gigaopto 3G SFP SFP Single-TX برای برنامه های انتقال ویدئو تک کاناله بیش از 20 کیلومتر بر روی یک SMF از طریق یک کانال با طول موج CWDM از 1270 نانومتر تا 1610 نانومتر (هر مرحله 20 نانومتر) با یک رابط سیمپلکس طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.

این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.

ترتیب اطلاعات

امکانات

• از الگوهای آسیب شناسی ویدیویی برای SD-SDI، HD-SDI و 3G-SDI پشتیبانی می کند
• SMPTE 297-2006 سازگار
• انتقال قوی بدون خطا سیگنال از 50 مگابیت بر ثانیه به 3 گیگابیت بر ثانیه و تا 20 کیلومتر SMF
• لیزر 18CH CWDM DFB
• محفظه فلزی برای EMI پایین
• مانیتورینگ تشخیصی دیجیتال
• سازگار با RoHS
• منبع تغذیه تک + 3.3 ولت
• دمای کیس عملیاتی: استاندارد: 0 تا +70 درجه سانتیگراد

کاربرد

• مبدل برقی-اپتیکال 3G-SDI/HD-SDI/SD-SDI
• مبدل نوری-الکتریکی 3G-SDI/HD-SDI/SD-SDI
• نمایشگر دیجیتال از راه دور یا سیستم های نظارت امنیتی
• پخش حرفه ای ویدیو
• سیستم سینمای دیجیتال

تعریف پین

توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.

SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G

SMPTE 259M: 143 تا 360 مگابیت بر ثانیه

SMPTE 344M: 540 مگابیت بر ثانیه

SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه

SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه

این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
