جزئیات محصول:
|
| نام محصول: | 3G SMPTE SFP Single TX | نرخ بیت (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| طول موج مرکز: | گیرنده بدون سیم TX1550nm | پین انتساب: | پین-out غیر MSA |
| کامپوننت نوری: | لیزر DFB | انتقال: | 40 کیلومتر در SMF |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی: | آره | کلید واژه ها: | فرستنده ویدئو 3G |
| برجسته کردن: | فرستنده و گیرنده SFP ویدیویی غیر MSA,فرستنده گیرنده SFP ویدیویی 1550 نانومتری,SFP TX |
||
SMPTE 3Gb/s SFP Single Transmitter 1550nm DFB 40km از الگوهای آسیب شناسی ویدیویی برای SD-SDI، HD-SDI و 3G-SDI غیر MSA پشتیبانی می کند.
مشخصات عملکردی
| نام محصول | 3G SMPTE SFP Single TX | قسمت شماره | GTS-L1530-40DCTN |
| نسبت بیت (Gb/s) | 50 میلیون - 2.97 گرم | تخصیص پین | غیر MSA Pin-out |
| نوع ماژول | فقط فرستنده | دمای عملیاتی | 0 درجه تا 70 درجه |
| طول موج (TX) | 1550 نانومتر | انتقال فیبر | 40 کیلومتر |
| نوع رابط | LC | نوع فیبر | SMF |
| فرستنده | لیزر DFB | گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (حداکثر) | 350 میلی آمپر |
| Power راه اندازی شد | -2~+3dBm | ER | >5.0dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDM | آره |
| OEM/ODM | پشتیبانی | پروتکل ها | SFP MSA |
| برنامه های کاربردی | SD/HD/3G SDI | ||
شرح

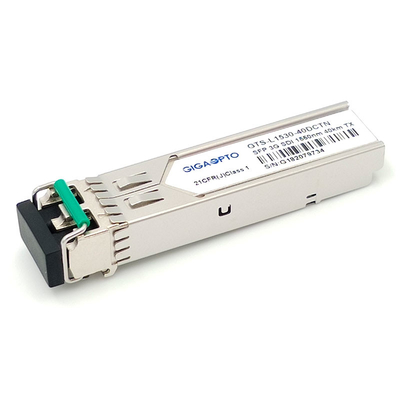

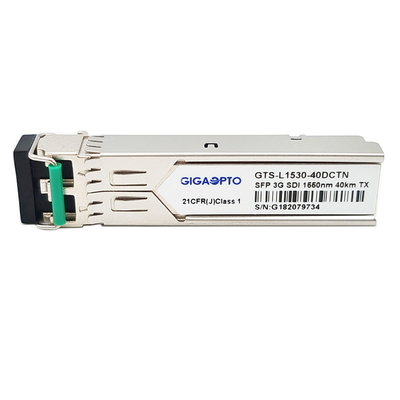

ماژول فرستنده 3G SMPTE SFP Gigaopto Single TX GTS-L1530-40DCTN برای کاربردهای انتقال ویدئوی 1 کاناله بیش از 40 کیلومتر در فیبر تک حالته از طریق طول موج 1550 نانومتر با اتصال LC سیمپلکس طراحی شده است.سرعت انتقال داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه را پشتیبانی می کند.این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
امکانات
کاربرد
تعریف پین
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.
SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G
SMPTE 259M: 143 تا 360 مگابیت بر ثانیه
SMPTE 344M: 540 مگابیت بر ثانیه
SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه
SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه
این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
