جزئیات محصول:
|
| نام محصول: | ماژول 3G Video SFP Single-TX | پهنای باند (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| طول موج مرکز: | TX1550nm با RX | پین انتساب: | MSA Pin-out |
| کانکتور نوری: | ظرف LC | رسیدن: | 40 کیلومتر در SMF |
| دما: | تجاری | کلید واژه ها: | ویدئو SFP |
| برجسته کردن: | فرستنده SFP ویدئو,فرستنده SFP 3 گیگابیت در ثانیه,فرستنده SFP 1550 نانومتری |
||

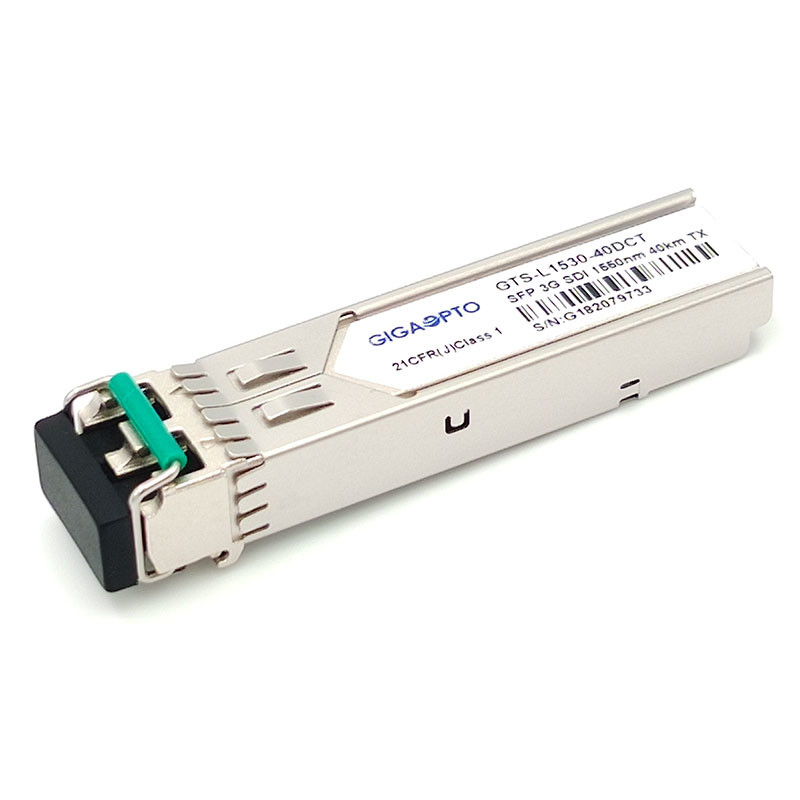

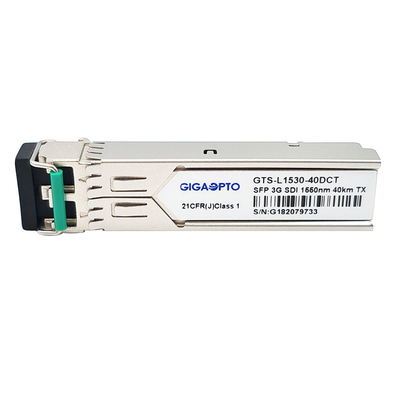

MSA 3G-SDI SFP Tx Only 1550nm 40km الگوهای پاتولوژیک ویدئو ماژول تک فرستنده DDM
مشخصات عملکردی
| نام محصول | 3G Video SFP Single-TX | P/N | GTS-L1530-40DCT |
| نسبت بیت (Gb/s) | تا 2.97G | تخصیص پین | MSA Pin-out |
| نوع ماژول | فرستنده تک | دمای عملیاتی | 0 تا 70 درجه سانتی گراد |
| طول موج (TX) | 1550 نانومتر | دسترسی فیبر | 40 کیلومتر |
| کانکتور نوری | LC | نوع فیبر | فیبر تک حالته |
| فرستنده | لیزر DFB | گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (حداکثر) | 350 میلی آمپر |
| Power راه اندازی شد | -2~+3dBm | ER | >5.0dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDM | با |
| OEM/ODM | آره | پروتکل ها | SFP MSA |
| برنامه های کاربردی | SD/HD/3G SDI | ||
شرح
ماژول Gigaopto's GTS-L1530-40DCT 3G Video SFP Single-TX برای برنامه های انتقال ویدئوی تک کاناله بیش از 40 کیلومتر بر روی SMF از طریق طول موج 1550 نانومتر با کانکتور LC سیمپلکس طراحی شده است.این فرستنده از سرعت داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه پشتیبانی می کند، این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
امکانات
کاربرد
تعریف پین
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.
SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G
SMPTE 259M: 143 تا 360 مگابیت بر ثانیه
SMPTE 344M: 540 مگابیت بر ثانیه
SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه
SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه
این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
