جزئیات محصول:
|
| نام محصول: | ماژول تک فرستنده ویدیویی 3 گیگابیت بر ثانیه | پهنای باند: | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه |
|---|---|---|---|
| طول موج: | TX-1310nm w/o RX | پین انتساب: | Pinout غیر MSA |
| رابط: | ال سی سیمپلکس | دسترسی کابل: | 40 کیلومتر |
| درجه حرارت: | تجاری | DDMI: | پشتیبانی |
| کلید واژه ها: | فرستنده نوری ویدئو SFP 3 گیگابیت بر ثانیه | ||
| برجسته کردن: | فرستنده و گیرنده LC Simplex Video SFP,فرستنده 1310 نانومتری ویدئو SFP,فرستنده SFP 40 کیلومتر |
||
غیر MSA 3G-SDI SFP Tx Only 1310nm 40km الگوهای آسیب شناسی ویدئو ماژول فرستنده تک DDM برای SD/HD/3G SDI
مشخصات عملکردی
| نام محصول | فرستنده تک فرستنده ویدئویی SFP با سرعت 3 گیگابیت بر ثانیه | P/N | GTS-L1330-40DCTN |
| بیت راتا | حداکثر 2.97 گیگابیت بر ثانیه | تخصیص پین | Pinout غیر MSA |
| نوع ماژول | TX مجرد | دمای C | 0 تا 70 درجه سانتی گراد |
| طول موج (TX) | 1310 نانومتر | دسترسی کابل | 10 کیلومتر |
| کانکتور نوری | ال سی سیمپلکس | رسانه ها | فیبر تک حالته |
| فرستنده | لیزر DFB | کامپوننت گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (حداکثر) | 350 میلی آمپر |
| Power راه اندازی شد | -2~+3dBm | ER | >5.0dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDM | با |
| OEM/ODM | آره | MTBF | 1,000,000 ساعت |
| برنامه های کاربردی | SD/HD/3G SDI | ||
شرح

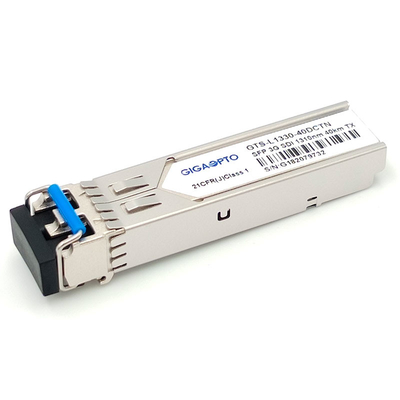

فرستنده تک فرستنده 3G SDI Video SFP Gigaopto GTS-L1330-40DCTN برای برنامه های انتقال ویدئوی تک کانالی در مسافت 40 کیلومتری بر روی SMF از طریق طول موج 1310 نانومتر با کانکتور LC سیمپلکس طراحی شده است و از سرعت داده از 50 مگابایت بر ثانیه تا 9 گیگابیت بر ثانیه پشتیبانی می کند.
این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این با اتصال 20 پین SFP اجازه می دهد تا قابلیت اتصال داغ را فراهم کند، کاملاً با SFP MSA مطابقت دارد، عملکردهای نظارت تشخیصی دیجیتال بلادرنگ طبق پیش فرض SFF-8472 در دسترس هستند.
امکانات
کاربرد
تعریف پین
توجه داشته باشید: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است استانداردهایی برای مدیریت سیگنال های ویدیویی با کیفیت بالا با الگوی آسیب شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.
SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G
SMPTE 259M: 143 تا 360 مگابیت بر ثانیه
SMPTE 344M: 540 مگابیت بر ثانیه
SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه
SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه
این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
