جزئیات محصول:
|
| نام محصول: | فرستنده 3G SDI | نرخ بیت: | 3 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج (TX): | 1310 نانومتر | پین انتساب: | MSA |
| کانکتور نوری: | LC | فاصله: | 10 کیلومتر |
| DDM: | آره | ضمانتنامه: | 3 سال |
| کلید واژه ها: | SDI تک فرستنده | ||
| برجسته کردن: | فرستنده و گیرنده SFP ویدیوی 3G,فرستنده و گیرنده SFP ویدیوی TX1310 نانومتری,HD SDI SFP |
||
3Gb/s 1310nm 10km DOM LC SMF تک فرستنده ویدئو الگوهای آسیب شناسی ماژول فرستنده گیرنده MSA Pinout
مشخصات عملکردی
| نام محصول | فرستنده 3G HD/SDI SFP | شماره قطعه | GTS-L1330-40DCT |
| پهنای باند | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه | تخصیص پین | MSA |
| ماژول-نوع | TX مجرد | محدوده دما | تجاری |
| طول موج مرکزی (TX) | 1310 نانومتر | کابل | 10 کیلومتر |
| رابط | ال سی سیمپلکس | نوع فیبر | SMF |
| نوع LD | لیزر DFB | نوع PD | N/A |
| ولتاژ منبع تغذیه | +3.3 ولت | مجموع جریان (حداکثر) | 400 میلی آمپر |
| توان خروجی TX | -5 ~ 0dBm | ER. | >5.0dB |
| الگوهای پاتولوژیک | با | DDMI | به عنوان پیش فرض پشتیبانی می شود |
| OEM/ODM | پشتیبانی | پروتکل ها | SFP MSA |
| برنامه های کاربردی | SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M | ||
شرح

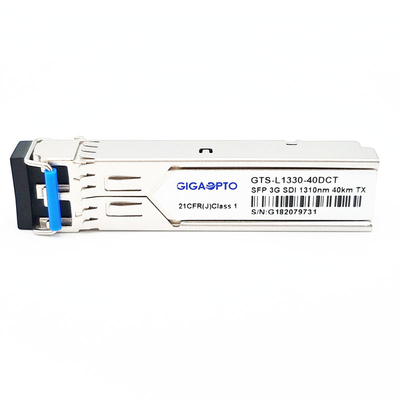

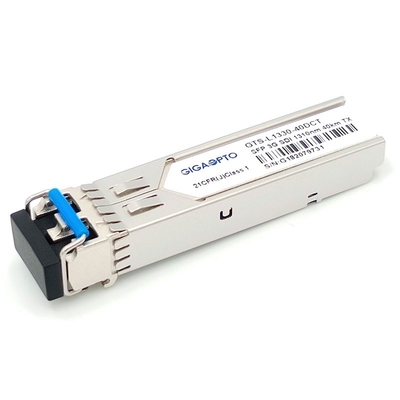

ماژول تک فرستنده 3G SDI Gigaopto GTS-L1330-40DCT یک ماژول فرستنده تک حالته نوری دو کاناله است که برای انتقال سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.
از 50 مگابیت بر ثانیه تا 3 گیگابیت در ثانیه پشتیبانی می کند و به طور خاص برای الگوهای آسیب شناسی SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M SDI ارسال شده طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند، می توانند سیگنال را از 50 مگابیت بر ثانیه به انتقال 3 گیگابیت در ثانیه تا 40 کیلومتر با سیگنال های پاتولوژیک 3 گیگابیت در ثانیه انتقال دهند.
این دستگاه دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند و کاملاً با استانداردهای SFP MSA، SFF-8472 مطابقت دارد.نظارت بر تشخیص دیجیتال داخلی (DDM) امکان دسترسی به پارامترهای عملیاتی بلادرنگ را فراهم می کند.
برای برنامه های پخش دیجیتال با کیفیت بالا مناسب است.
امکانات
کاربرد
تعریف پین
فقط فرستنده 40 کیلومتری HD-SDI SD-SDI 3G-SDI SFP Video TX1310nm
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد.
SMPTE 297-2006: این استاندارد رابط فیبر نوری را برای انتقال و دریافت سیگنال های SDI با نرخ های مختلف داده تعریف می کند: 3G ~ 12G
SMPTE 259M: 143 تا 360 مگابیت بر ثانیه
SMPTE 344M: 540 مگابیت بر ثانیه
SMPTE 292: 1.485 و 1.485/1.001 گیگابیت بر ثانیه
SMPTE 424M: 2.97 و 2.97/1.001 گیگابیت بر ثانیه
این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
