جزئیات محصول:
|
| نام محصول: | فرستنده 3G | پهنای باند: | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه |
|---|---|---|---|
| طول موج مرکز: | TX-1310nm | پین انتساب: | غیر MSA |
| رابط: | LC | رسیدن: | 10 کیلومتر |
| DDM: | آره | ضمانتنامه: | 36 ماهه |
| کلید واژه ها: | فرستنده تک 3G SEPTE SFP | ||
| برجسته کردن: | ماژول فرستنده 1310 نانومتری,ماژول فرستنده تک فرستنده 10 کیلومتری,غیر MSA 3G SDI SFP |
||
غیر MSA HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm 10km الگوهای آسیب شناسی ویدئویی تک فرستنده ماژول DDM
مشخصات عملکردی
| نام محصول | فرستنده تک 3G SDI | P/N (شماره قسمت) | GTS-L1330-10DCTN |
| پهنای باند | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | تخصیص پین | غیر MSA |
| نوع ماژول | TX مجرد | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکزی (TX) | 1310 نانومتر | فاصله کابل | 10 کیلومتر |
| نوع رابط | سیمپلکس ال سی | نوع فیبر | فیبر تک حالته |
| نوع فرستنده | لیزر DFB | نوع گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | فعلی (حداکثر) | 350 میلی آمپر |
| توان خروجی متوسط | -5 ~ 0dBm | نسبت انقراض | >5.0dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | DDM | پشتیبانی |
| OEM/ODM | پشتیبانی | وزن | 0.025 کیلوگرم |
| برنامه های کاربردی | رابط های الکتریکی به نوری سازگار SMPTE 297-2006 | ||
| رابط های خدمات HDTV/SDTV | |||
شرح

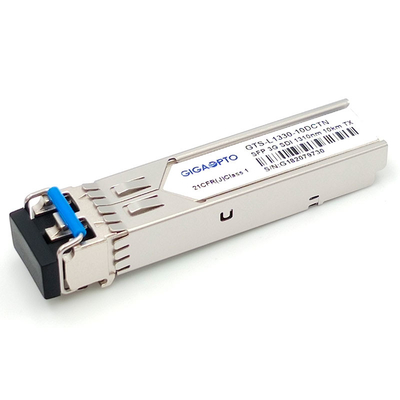

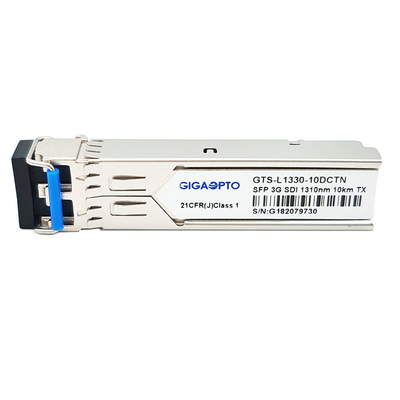

ماژول فرستنده GTS-L1330-10DCTN 3G SDI Video SFP TX Gigaopto برای برنامه های انتقال ویدئوی تک کاناله بیش از 10 کیلومتر بر روی SMF از طریق طول موج 1310 نانومتر با کانکتور LC سیمپلکس طراحی شده است و از نرخ داده از 50Gb/2s9/9b پشتیبانی می کند. این فرستنده به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
امکانات
کاربرد
تعریف پین
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد."SMPTE 424M" استانداردی است که بر روی SMPTE 259M، SMPTE 344M و SMPTE 292M گسترش می‌یابد که امکان نرخ بیت 2.970 گیگابیت بر ثانیه و 2.970/1.001 گیگابیت بر ثانیه را از طریق کابل تک فیبر فراهم می‌کند.این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
