جزئیات محصول:
|
| نام محصول: | 3G SDI Video SFP TX | نرخ بیت: | 3 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج (TX): | 1310 نانومتر | پین انتساب: | MSA |
| کانکتور نوری: | LC | فاصله: | 10 کیلومتر |
| DDM: | آره | ضمانتنامه: | 3 سال |
| کلید واژه ها: | فرستنده تک ویدیو دیجیتال 3G | ||
| برجسته کردن: | 10 کیلومتر SDI SFP,TX1310 نانومتر SDI SFP,فرستنده SD SDI |
||
3Gb/s 1310nm 10km DOM LC SMF تک فرستنده ویدئو الگوهای آسیب شناسی ماژول فرستنده گیرنده MSA Pinout
مشخصات عملکردی
| نام محصول | 3G SDI ویدئو SFP TX | شماره قطعه | GTS-L1330-10DCT |
| پهنای باند | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | MSA/Non-MSA | MSA |
| ماژول-نوع | فرستنده تک | محدوده دما | 0 تا 70 درجه سانتی گراد / -20 تا 85 درجه سانتی گراد |
| طول موج (TX) | 1310 نانومتر | فاصله فیبر | 10 کیلومتر |
| نوع رابط | LC | نوع کابل | SMF G.652 |
| نوع فرستنده | DFB | قسمت گیرنده | N/A |
| ولتاژ منبع تغذیه | 3.3 ولت | کل جریان (حداکثر) | 400 میلی آمپر |
| قدرت نوری TX | -7~0dBm | نسبت انقراض | >5.0dB |
| الگوهای پاتولوژیک | پشتیبانی به صورت پیش فرض | تشخیص دیجیتال | پشتیبانی به صورت پیش فرض |
| OEM/ODM | آره | پروتکل ها | SFP MSA |
| برنامه های کاربردی | HD-SDI /SD-SDI /3G-SDI | ||
شرح

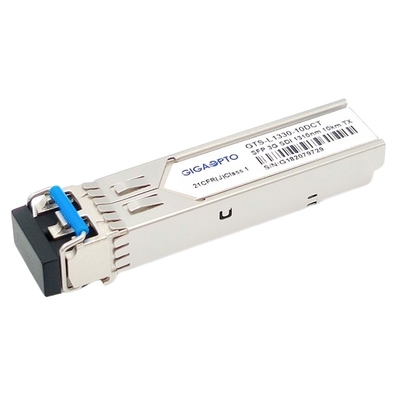

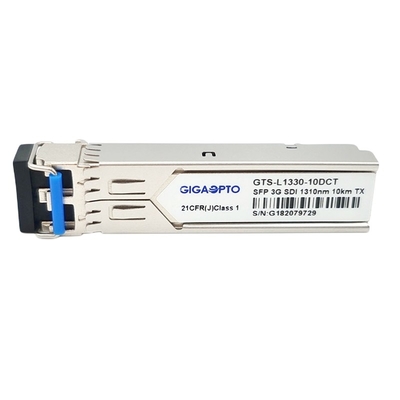

ماژول فرستنده GTS-L1330-10DCT 3G SDI Video SFP TX Gigaopto برای برنامه های انتقال ویدئوی تک کاناله بیش از 10 کیلومتر بر روی SMF از طریق طول موج 1310 نانومتر با کانکتور LC سیمپلکس طراحی شده است، از نرخ داده از 50 مگابایت/2 مگابایت تا 7 مگابایت تا 7 مگابایت پشتیبانی می کند. آنها به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده اند.
این فرستنده از دو بخش تشکیل شده است: فرستنده لیزری DFB و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
امکانات
کاربرد
تعریف پین
توجه: انجمن مهندسین تصویر متحرک و تلویزیون که مخفف SMPTE است، استانداردهایی برای مدیریت سیگنال‌های ویدیویی با کیفیت بالا با الگوی آسیب‌شناسی دارد.استانداردهای SMPTE در حال حاضر 259M (SD-SDI)، 344M (ED-SDI)، 292M (HD-SDI) و 424M (3G-SDI) را می طلبد."SMPTE 424M" استانداردی است که بر روی SMPTE 259M، SMPTE 344M و SMPTE 292M گسترش می‌یابد که امکان نرخ بیت 2.970 گیگابیت بر ثانیه و 2.970/1.001 گیگابیت بر ثانیه را از طریق کابل تک فیبر فراهم می‌کند.این نرخ بیت برای ویدیوهای 1080p با سرعت 50 یا 60 فریم در ثانیه کافی است.
