جزئیات محصول:
|
| نام محصول: | فرستنده گیرنده 3G SDI BiDi SFP | نرخ بیت: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | TX1550nm/RX1310nm | اجزاء: | DFB Lase، PIN |
| رابط: | سیمپلکس ال سی | فاصله: | 40 کیلومتر برای 3G-SDI |
| ضمانتنامه: | 3 سال | OEM/ODM: | پشتیبانی |
| کلید واژه ها: | 3G دیجیتال ویدئو SFP | ||
| برجسته کردن: | ماژول گیرنده فرستنده RX1310nm,ماژول گیرنده فرستنده TX1550nm,SMPTE SFP |
||
ماژول فرستنده گیرنده الگوهای آسیب شناسی ویدئویی 3 گیگابیت بر ثانیه BiDi SFP TX1550nm/RX1310nm 40 کیلومتر برای پین اوت SD/HD/3G-SDI LC SMF DDM MSA
مشخصات عملکردی
| نام محصول | 3G SDI BiDi SFP | شماره قطعه | GTS-B5330-40DC |
| نرخ بیت | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | تخصیص پین | MSA |
| نوع ماژول | فرستنده + گیرنده | درجه حرارت | Com. |
| طول موج | TX1550nm/RX1310nm | فاصله فیبر | 40 کیلومتر @ G.652 |
| رابط | سیمپلکس ال سی | نوع فیبر | فیبر تک حالته |
| نوع فرستنده | DFB BiDi | نوع گیرنده | پین |
| ولتاژ تغذیه | 3.3 ولت | فعلی (حداکثر) | 450 میلی آمپر |
| قدرت نوری TX | -2~ +3dBm | حساسیت Rx (3G-SDI) | <-18dB (PBRS)2 |
| حساسیت Rx (HD-SDI) | <-21dB (PBRS)2 | ||
| حساسیت Rx (SD-SDI) | <-22dB (PBRS)2 | ||
| نسبت انقراض | >5.0dB | اشباع گیرنده | > 0dBm |
| الگوهای پاتولوژیک | پیش فرض | تشخیص زمان واقعی | پشتیبانی |
| OEM/ODM | پشتیبانی | پروتکل ها | SFP MSA |
| برنامه های کاربردی | SMPTE 297-2006 رابط های الکتریکی به نوری سازگار روترهای ویدئویی با چگالی بالا | ||
شرح

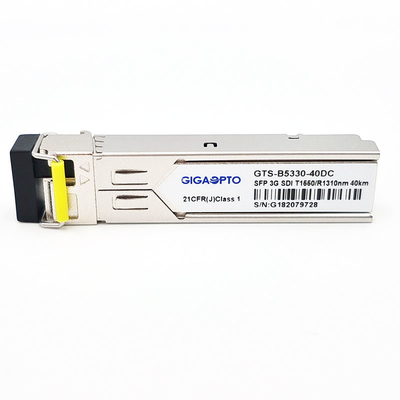

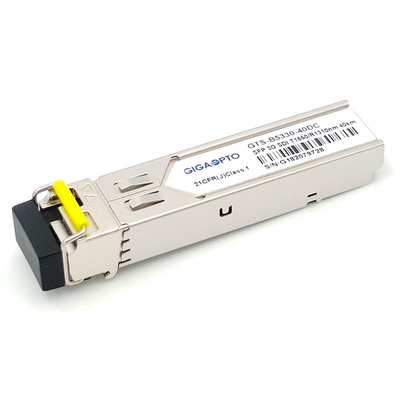

GTS-B5330-40DC Gigaopto یک ماژول فرستنده نوری BiDi SFP 1 فیبری است که برای ارسال و دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.
فرستنده گیرنده برای انتقال/دریافت نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M پشتیبانی می کند، حداکثر فاصله 40 کیلومتری با یک مسیر 3Gbps بیش از حد قابل دستیابی است. فیبر حالت (SMF) با کانکتور سیمپلکس LC
این فرستنده لیزری 1310 نانومتری DFB است.بخش گیرنده از یک پیش تقویت کننده آشکارساز 1550 نانومتری یکپارچه استفاده می کند که در یک هدر نوری و یک آی سی محدود کننده پس تقویت کننده نصب شده است.
فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
توجه: این واحد دو جهته باید با یک فرستنده گیرنده دیگر (GTS-B3530-40DC ما) یا تجهیزات شبکه با طول موج های مکمل استفاده شود.
امکانات
کاربرد
تعریف پین
