جزئیات محصول:
|
| نام محصول: | فرستنده گیرنده SFP دو جهته SD/HD/3G SDI | نرخ داده: | 3 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | TX1310nm/RX1550nm | اجزاء: | DFB + پین |
| رابط: | LC | رسیدن: | 40 کیلومتر برای 3G-SDI |
| ضمانتنامه: | 3 سال | OEM/ODM: | پشتیبانی |
| کلید واژه ها: | ماژول فرستنده گیرنده SD/HD/3G SFP BiDi | ||
| برجسته کردن: | گیرنده SDI ویدئو SFP,فرستنده و گیرنده SFP ویدئو 3G,فرستنده گیرنده SDI |
||

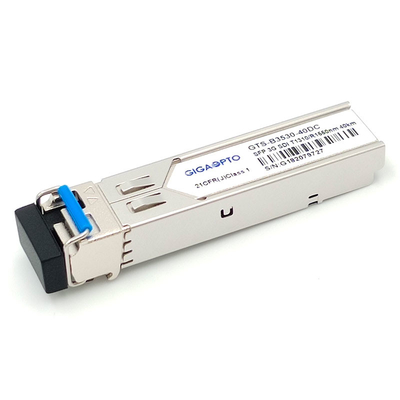

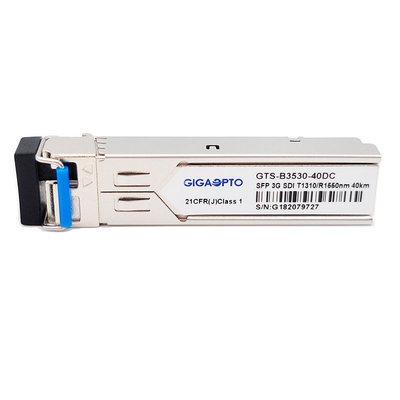

SD/HD/3G SDIویدئوSFP BIDIماژول فرستنده گیرنده LC TX1310nm RX1550nm 40km MSA
مشخصات عملکردی
| نام محصول | 3G SDI دو جهته SFP | شماره قطعه | GTS-B3530-40DC |
| نرخ داده | 2.97 گیگابیت بر ثانیه | Pinout MSA/Non-MSA | MSA |
| ماژول-نوع | فرستنده گیرنده | دمای عملیاتی | 0 تا 70 درجه سانتی گراد |
| طول موج | TX1310nm/RX1550nm | حداکثر فاصله نوری | 40 کیلومتر |
| رابط | LC Simplex UPC | نوع کابل | SMF |
| نوع فرستنده | DFB BiDi | نوع گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | مجموع جریان (حداکثر) | 450 میلی آمپر |
| قدرت نوری TX | -2~ +3dBm | حساسیت Rx (3G-SDI) | <-18dB (PBRS)2 |
| حساسیت Rx (HD-SDI) | <-21dB (PBRS)2 | ||
| حساسیت Rx (SD-SDI) | <-22dB (PBRS)2 | ||
| نسبت انقراض | >5.0dB | اضافه بار | > 0dBm |
| الگوهای پاتولوژیک | پشتیبانی | DDM | آره |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| کاربرد | استاندارد رابط دیجیتال سریال (SDI). رابط الکتریکی نوری سازگار با SMPTE 297-2006 نمایشگر دیجیتال از راه دور یا سیستم های نظارت امنیتی پخش حرفه ای ویدیو سیستم سینمای دیجیتال |
||
شرح
GTS-B3530-40DC Gigaopto یک ماژول فرستنده نوری BiDi SFP 1 فیبر است که برای ارسال و دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.
فرستنده گیرنده برای انتقال/دریافت نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M پشتیبانی می کند، حداکثر فاصله 40 کیلومتری با یک مسیر 3Gbps بیش از حد قابل دستیابی است. فیبر حالت (SMF) با کانکتور سیمپلکس LC
این فرستنده لیزری 1310 نانومتری DFB است.بخش گیرنده از یک پیش تقویت کننده آشکارساز 1550 نانومتری یکپارچه استفاده می کند که در یک هدر نوری و یک آی سی محدود کننده پس تقویت کننده نصب شده است.
فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
توجه: این واحد دو جهته باید با یک فرستنده گیرنده دیگر (GTS-B5330-40DC ما) یا تجهیزات شبکه با طول موج های مکمل استفاده شود.
امکانات
کاربرد
تعریف پین
