جزئیات محصول:
|
| نام محصول: | گیرنده نوری 3G SMPTE BiDi | پهنای باند: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | TX1550nm/RX1310nm | اجزاء: | لیزر DFB/PIN |
| رابط: | سیمپلکس ال سی | فاصله: | 10 کیلومتر برای 3G-SDI |
| کلمات کلیدی 1: | ماژول SD/HD/3G SFP BiDi | کلمات کلیدی 2: | SD/HD/3G پخش SFP |
| برجسته کردن: | 3Gb/S Single Mode BiDi SFP,10km Single Mode BiDi SFP,BiDi SFP Module |
||
ماژول گیرنده و فرستنده 10 کیلومتری MSA SMPTE SFP BiDi TX1550nm/RX1310nm 3Gbps برای SD/HD/3G-SDI LC SMF DDM
مشخصات عملکردی
| پنام محصول | 3G SMPTE BiDi SFP | شماره قطعه | GTS-B5330-10DC |
| نرخ بیت | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه | MSA Pinout | آره |
| ماژول-نوع | فرستنده + گیرنده | دما | Com. |
| طول موج | TX1550nm/RX1310nm | فاصله فیبر | 10 کیلومتر |
| رابط | سیمپلکس ال سی | نوع فیبر | SMF |
| نوع LD | DFB BiDi | نوع PD | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان کل (معمولی) | 200 میلی آمپر |
| TX Power (dBm) | -5 ~ 0dBm | حساسیت برای SMPTE 424M 2.97 گیگابیت بر ثانیه | < -18dBm (بیماری) |
| حساسیت برای SMPTE 292M 1.485 گیگابیت بر ثانیه | <-20dBm (بیماری) | ||
| نسبت انقراض | >5.0dB | قدرت-بودجه | 12 دسی بل |
| الگوهای پاتولوژیک | پشتیبانی | DDM | آره |
| ایمنی لیزر | کلاس 1 | OEM/ODM | پشتیبانی |
| پروتکل ها | SFP MSA | ||
| کاربرد | SD/HD/3G SDI | ||
شرح

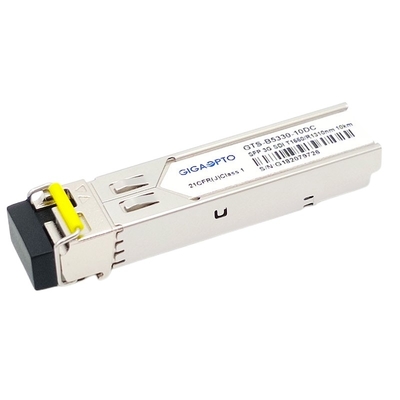

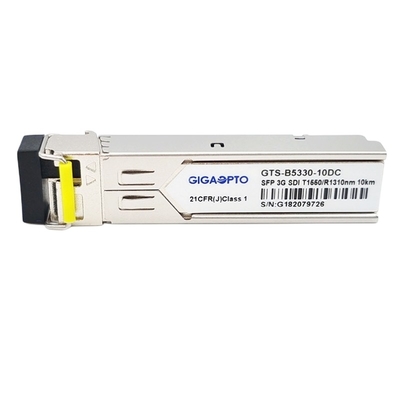

GTS-B5330-10DC Gigaopto یک ماژول فرستنده و گیرنده نوری SFP دوطرفه 1 فیبر است که برای ارسال و دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.
فرستنده و گیرنده برای انتقال/دریافت سرعت داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M پشتیبانی می کند، حداکثر فاصله 10 کیلومتری با یک علامت 3Gbps بیش از حد قابل دستیابی است. فیبر حالت (SMF) با کانکتور سیمپلکس LC
دارای فرستنده لیزری 1550 نانومتری DFB است.بخش گیرنده از یک پیش تقویت کننده آشکارساز 1310 نانومتری یکپارچه استفاده می کند که در یک هدر نوری و یک IC پس تقویت کننده محدود کننده نصب شده است.
فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
نکته: این واحد دو جهته باید با فرستنده گیرنده یا تجهیزات شبکه دیگری با طول موج های مکمل استفاده شود.
امکانات
کاربرد
تعریف پین
