جزئیات محصول:
|
| نام محصول: | ویدئوی دیجیتال 3G BiDi SFP | پهنای باند: | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه |
|---|---|---|---|
| طول موج: | 1310nm-TX/1550nm-RX | اجزای نوری: | DFB+PIN |
| رابط: | سیمپلکس ال سی | انتقال: | 10 کیلومتر برای 3G-SDI |
| ضمانتنامه: | 3 سال | کلمات کلیدی 1: | ماژول فرستنده گیرنده SD/HD/3G SFP BiDi |
| کلمات کلیدی 2: | 3G SDI BiDi 1310nm/1550nm 10km | ||
| برجسته کردن: | MSA SFP BiDi,Video SFP BiDi,ماژول فرستنده گیرنده 10 کیلومتر |
||

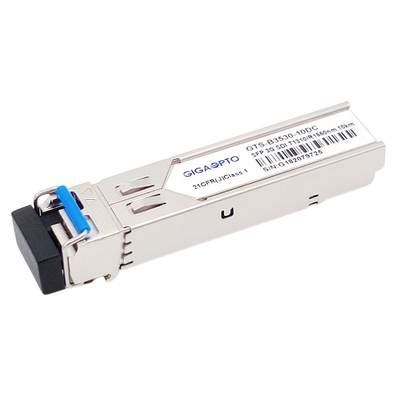

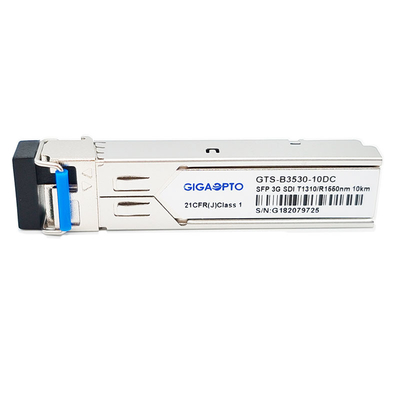

ماژول فرستنده گیرنده الگوهای آسیب شناسی ویدیویی 3G BiDi SFP 1310nm-TX/1550nm-RX 10km برای SD/HD/3G-SDI LC SMF DMI MSA Pinout
مشخصات عملکردی
| نام محصول | ویدئوی دیجیتال 3G BiDi SFP | شماره قطعه | GTS-B3530-10DC |
| نرخ داده | 2.97 گیگابیت بر ثانیه | MSA Pinout | آره |
| ماژول-نوع | فرستنده گیرنده | دمای عملیاتی | 0 تا 70 درجه سانتی گراد |
| طول موج | 1310nm-TX/1550nm-RX | فاصله | 10 کیلومتر |
| رابط | LC | رسانه ها | SMF |
| نوع فرستنده | DFB BiDi | نوع گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان کل (معمولی) | 200 میلی آمپر |
| قدرت نوری TX | -5 ~ 0dBm | حساسیت دریافت کنید | <-18dB (PRBS 223-1، BER=1E-12) |
| نسبت انقراض | >5.0dB | بودجه قدرت | 13 دسی بل |
| الگوهای پاتولوژیک | پیش فرض | تشخیص | آره |
| OEM/ODM | پشتیبانی | گارانتی | 3 سال |
| کاربرد | SD/HD/3G SDI | ||
شرح
GTS-B3530-10DC Gigaopto یک ماژول فرستنده نوری SFP دوطرفه 1 فیبر است که برای ارسال و دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 297-2006 تعریف شده است، طراحی شده است.
فرستنده و گیرنده برای انتقال/دریافت سرعت داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و از الگوهای آسیب شناسی SDI برای نرخ سریال SMPTE 259M، SMPTE 344M، SMPTE 292M و SMPTE 424M پشتیبانی می کند، حداکثر فاصله 10 کیلومتری با یک علامت 3Gbps بیش از حد قابل دستیابی است. فیبر حالت (SMF) با کانکتور LC سیمپلکس
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1310 نانومتری DFB، یک فتودیود پین 1550 نانومتری که با یک پیش تقویت کننده ترانس امپدانس (TIA)، Reclocker و یک کنترلر MCU یکپارچه شده است.فرستنده و گیرنده با قرارداد چند منبعی SFP (MSA) مطابقت دارد و با کانکتور 20 پین SFP+ امکان اتصال دوشاخه را فراهم می کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
امکانات
کاربرد
تعریف پین
