جزئیات محصول:
|
| مورد: | 3G SMPTE ویدئو CWDM SFP | پهنای باند: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج / کانال: | 1270~1610nm/C21~C61 CWDM | اجزای نوری: | DFB/PIN |
| رابط: | ال سی دوبلکس | فاصله: | 40 کیلومتر |
| ضمانتنامه: | 36 ماهه | کلمات کلیدی 1: | SD/HD/3G SDI CWDM SFP |
| کلمات کلیدی 2: | فرستنده و گیرنده ST420 3G SDI | ||
| برجسته کردن: | ماژول فرستنده گیرنده SFP 3Gb/S,ماژول فرستنده گیرنده SFP ویدئو,فرستنده گیرنده CWDM |
||
3G-SDIMSAویدئو SFP CWDM ماژول گیرنده نوری 1271 ~ 1611 نانومتر40 کیلومتر SMF LC DOM
مشخصات عملکردی
| نام محصول | 3G-SD/HD/3G-SDI SFP | شماره قطعه | GTS-Cxx30-40DC |
| پهنای باند | 50 مگابیت در ثانیه - 2.97 گیگابیت در ثانیه | MSA Pinout | آره |
| ماژول-نوع | فرستنده + گیرنده | محیط | عملکرد: 0 تا 70 درجه سانتی گراد |
| کانال طول موج | CWDM (1270~1610)nm | حداکثر رسیدن | 40 کیلومتر |
| نوع رابط | ال سی دوبلکس | رسانه ها | SMF G.652 |
| نوع فرستنده | DFB CWDM | نوع PD | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان کل | 400 میلی آمپر (حداکثر) |
| توان خروجی فرستنده | -2 ~ +3dBm | حساسیت Rx (SD-SDI) | <-20dB (PRBS) |
| حساسیت Rx (HD-SDI) | <-20dB (PRBS) | ||
| حساسیت Rx (3G-SDI) | <-20dB (PRBS) | ||
| نسبت انقراض | >5.0dB | اضافه بار RX | > 0dBm |
| الگوهای پاتولوژیک | پیش فرض | DDMI | آره |
| زمان گارانتی | 3 سال | OEM/ODM | پشتیبانی |
| کاربرد | SMPTE 424M (2.97Gb/s)، SMPTE 292M (1.485Gb/s)، SMPTE 259M (270/360Mb/s)، روتر ویدیویی با چگالی بالا، دوربین های پخش، گیگابیت اترنت، OC-48 و کانال فیبر 2x | ||
شرحویدئوی دیجیتال 3G CWDM SFP 1270nm~1610 نانومتر40 کیلومترسری فرستنده گیرنده
این ماژول فرستنده گیرنده 3G-SDI CWDM SFP برای سرعت انتقال/دریافت داده دو کاناله از 50 مگابیت بر ثانیه تا 2.97 گیگابیت در ثانیه طراحی شده است و به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای SMPTE259M، SMPTE 344M، SMPTE24MMPTE29 طراحی شده است. نرخ، حداکثر فاصله انتقال می تواند تا 40 کیلومتر از طریق فیبر تک حالته (SMF) با کانکتور LC دوبلکس برسد.
این ماژول در یک طول موج اسمی از طول موج CWDM کار می کند.هجده طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر در دسترس است، با هر مرحله 20 نانومتر، این به مشتری کمک می کند تا پهنای باند زیرساخت نوری ویدیویی موجود را بدون افزودن رشته های فیبر جدید افزایش دهد.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.
ماژول کاملاً با SMPTE 297M-2006 مطابقت دارد.

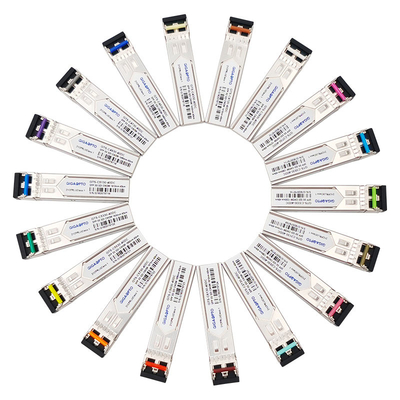

ترتیب اطلاعات
| شماره قطعه | توضیحات- ویدئوی دیجیتال 3G CWDM | کانال CWDM | رسیدن | MSA | رنگ چفت |
| GTS-C2730-40DC | 3G-SDI CWDM SFP | 1270 نانومتر / -C27 | 40 کیلومتر | Y | بنفش روشن |

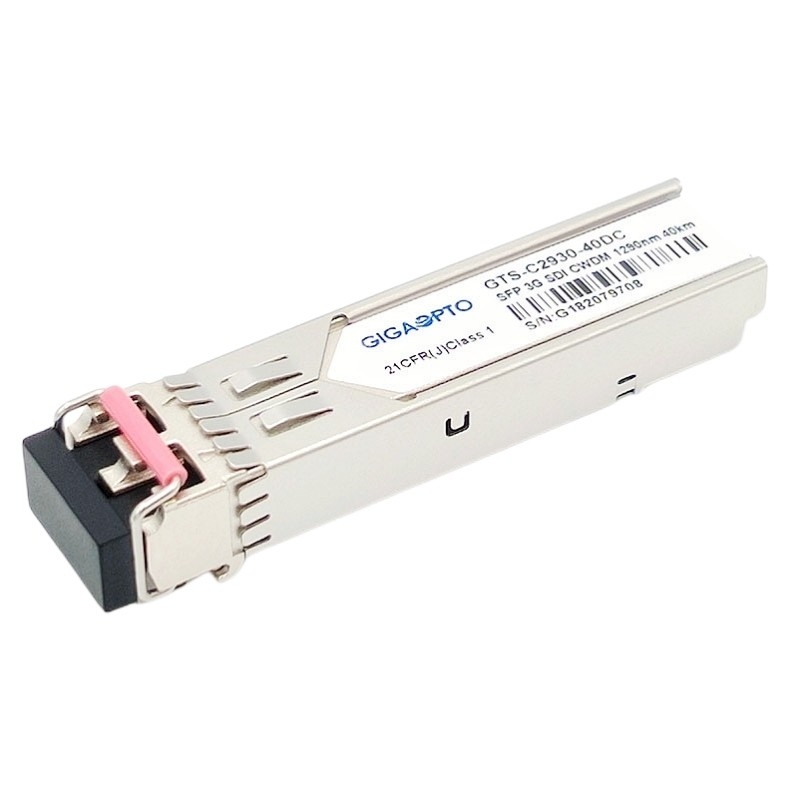

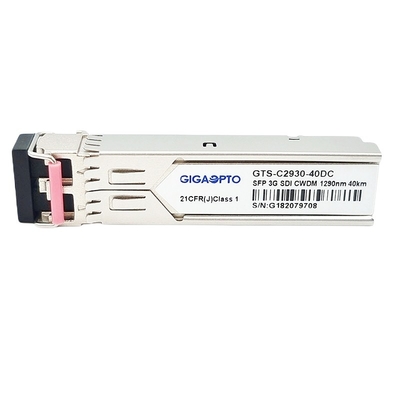

| GTS-C2930-40DC | 3G-SDI CWDM SFP | 1290nm/ -C29 | 40 کیلومتر | Y | آبی آسمانی |
| GTS-C3130-40DC | 3G-SDI CWDM SFP | 1310nm/ -C31 | 40 کیلومتر | Y | زرد سبز |
| GTS-C3330-40DC | 3G-SDI CWDM SFP | 1330nm/ -C33 | 40 کیلومتر | Y | اخرای زرد |
| GTS-C3530-40DC | 3G-SDI CWDM SFP | 1350 نانومتر/ -C35 | 40 کیلومتر | Y | رنگ صورتی |
| GTS-C3730-40DC | 3G-SDI CWDM SFP | 1370 نانومتر/ -C37 | 40 کیلومتر | Y | رنگ بژ |
| GTS-C3930-40DC | 3G-SDI CWDM SFP | 1390nm/ -C39 | 40 کیلومتر | Y | سفید |
| GTS-C4130-40DC | 3G-SDI CWDM SFP | 1410nm/ -C41 | 40 کیلومتر | Y | نقره |
| GTS-C4330-40DC | 3G-SDI CWDM SFP | 1430 نانومتر / -C43 | 40 کیلومتر | Y | مشکی |
| GTS-C4530-40DC | 3G-SDI CWDM SFP | 1450nm/ -C45 | 40 کیلومتر | Y | زرد نارنجی |
| GTS-C4730-40DC | 3G-SDI CWDM SFP | 1470 نانومتر / -C47 | 40 کیلومتر | Y | خاکستری |
| GTS-C4930-40DC | 3G-SDI CWDM SFP | 1490 نانومتر / -C49 | 40 کیلومتر | Y | Vlolet |
| GTS-C5130-40DC | 3G-SDI CWDM SFP | 1510nm/ -C51 | 40 کیلومتر | Y | آبی |
| GTS-C5330-40DC | 3G-SDI CWDM SFP | 1530 نانومتر / -C53 | 40 کیلومتر | Y | سبز |
| GTS-C5530-40DC | 3G-SDI CWDM SFP | 1550 نانومتر / -C55 | 40 کیلومتر | Y | رنگ زرد |
| GTS-C5730-40DC | 3G-SDI CWDM SFP | 1570 نانومتر / -C57 | 40 کیلومتر | Y | نارنجی |
| GTS-C5930-40DC | 3G-SDI CWDM SFP | 1590nm/ -C59 | 40 کیلومتر | Y | قرمز |
| GTS-C6130-40DC | 3G-SDI CWDM SFP | 1610nm/ -C61 | 40 کیلومتر | Y | رنگ قهوه ای |
امکانات
کاربرد
تعریف پین
3G SMPTE Video CWDM SFP، 1270nm-1610nm، 40km Dual LC، MSA Pinout
