جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده CWDM SFP 3G-SDI | نرخ بیت: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1270 ~ 1610 نانومتر CWDM | رابط: | ال سی دوبلکس |
| فاصله: | 20 کیلومتر | ضمانتنامه: | 3 سال |
| کلمات کلیدی 1: | ماژول فرستنده گیرنده 3G CWDM SFP | کلمات کلیدی 2: | گیرنده نوری ویدئو SFP |
| برجسته کردن: | ماژول فرستنده و گیرنده 3G SFP,ماژول فرستنده گیرنده SDI SFP,ماژول فرستنده گیرنده 1610 نانومتری CWDM |
||
MSA CWDM1270 تا 1610 نانومترفرستنده SFP برای فرستنده و گیرنده SD/HD/3G-SDI الگوهای آسیب شناسی ویدئو ماژول فرستنده گیرنده SFP
مشخصات عملکردی
| نام محصول | 3G CWDM Video SFP | نرخ بیت | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده + گیرنده | Pinout MSA/Non-MSA | MSA |
| فاکتور فرم | SFP | دمای عملیاتی | تجاری |
| کانال طول موج | CWDM (1270~1610)nm | فاصله | 20 کیلومتر |
| کانکتور نوری | ال سی دوبلکس | رسانه ها | SMF |
| نوع لیزر | DFB CWDM | نوع PD | پین |
| ولتاژ تغذیه | 3.3 ولت | جریان عرضه | 400 میلی آمپر (نوع) |
| TX Power | -5 ~ 0dBm | حساسیت گیرنده | < -18 دسی بل |
| قدرت-بودجه | 13 دسی بل | اضافه بار گیرنده | > -3dBm |
| DDM/DMI | پشتیبانی | نسبت انقراض | > 6dB |
| الگوهای پاتولوژیک | با | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | وزن | 25 گرم |
| کاربرد | SD/HD/3G SDI | ||
توضیحات محصولات3G-SDI CWDM SFP 1270nm~161سری فرستنده گیرنده 0 نانومتری
این ماژول فرستنده گیرنده 3G-SDI CWDM SFP برای انتقال/دریافت سرعت داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای SMPTE259M، SMPTE 344M، SMPTE 294M و SMPTE 294M و SMPTE24M طراحی شده است.ماژول کاملاً با SMPTE 297M-2006 مطابقت دارد.
حداکثر فاصله انتقال 20 کیلومتر را از طریق فیبر تک حالته با سیگنال های پاتولوژیک 2.97 گیگابیت بر ثانیه فراهم می کند.این برای تمام 18 کانال CWDM از طول موج های 1271 نانومتر تا 1611 نانومتر در دسترس است، این به مشتری کمک می کند تا پهنای باند زیرساخت نوری ویدیویی موجود را بدون افزودن رشته های فیبر جدید افزایش دهد.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
نظارت بر تشخیص دیجیتال داخلی (DDM) امکان دسترسی به پارامترهای عملیاتی بلادرنگ را فراهم می کند.
امکانات
کاربرد
ترتیب اطلاعات

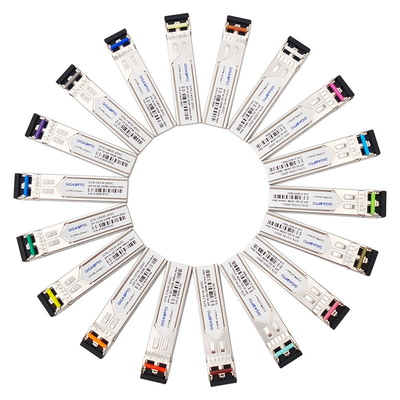

| شماره قطعه | شرح | نرخ داده | کانال CWDM | فاصله کابل | رنگ چفت |
| GTS-C2730-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1270 نانومتری 20 کیلومتر SMF Dual LC MSA | 3G | 1270 نانومتر / -C27 | 20 کیلومتر | بنفش روشن |
| GTS-C2930-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1290 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1290nm/ -C29 | 20 کیلومتر | آبی آسمانی |
| GTS-C3130-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1310 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1310nm/ -C31 | 20 کیلومتر | زرد سبز |
| GTS-C3330-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1330 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1330nm/ -C33 | 20 کیلومتر | اخرای زرد |
| GTS-C3530-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1350 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1350 نانومتر/ -C35 | 20 کیلومتر | رنگ صورتی |
| GTS-C3730-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1370 نانومتری 20 کیلومتر SMF Dual LC MSA | 3G | 1370 نانومتر/ -C37 | 20 کیلومتر | رنگ بژ |
| GTS-C3930-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1390 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1390nm/ -C39 | 20 کیلومتر | سفید |
| GTS-C4130-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1410 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1410nm/ -C41 | 20 کیلومتر | نقره |
| GTS-C4330-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1430 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1430 نانومتر / -C43 | 20 کیلومتر | مشکی |
| GTS-C4530-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1450 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1450nm/ -C45 | 20 کیلومتر | زرد نارنجی |
| GTS-C4730-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1470 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1470 نانومتر / -C47 | 20 کیلومتر | خاکستری |
| GTS-C4930-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1490 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1490 نانومتر / -C49 | 20 کیلومتر | Vlolet |
| GTS-C5130-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1510 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1510nm/ -C51 | 20 کیلومتر | آبی |
| GTS-C5330-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1530 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1530 نانومتر / -C53 | 20 کیلومتر | سبز |

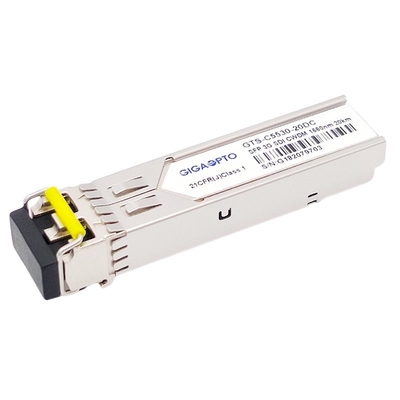

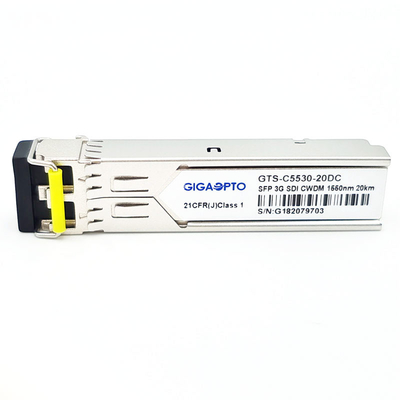

| GTS-C5530-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1550 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1550 نانومتر / -C55 | 20 کیلومتر | رنگ زرد |
| GTS-C5730-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1570 نانومتری 20 کیلومتر SMF Dual LC MSA | 3G | 1570 نانومتر / -C57 | 20 کیلومتر | نارنجی |
| GTS-C5930-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1590 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1590nm/ -C59 | 20 کیلومتر | قرمز |
| GTS-C6130-20DC | 3G SDI SMPTE CWDM DFB SFP پین 1610 نانومتری 20 کیلومتر SMF دوگانه LC MSA | 3G | 1610nm/ -C61 | 20 کیلومتر | رنگ قهوه ای |
تعریف پین
3G SDI CWDM SFP، 1270nm-1610nm، 20km Dual LC، MSA Pinout
