جزئیات محصول:
|
| نام محصول: | ماژول فرستنده گیرنده 3G-SDI | محدوده سرعت: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج مرکز: | 1550 نانومتر | اجزای LD/PD: | DFB/PIN |
| رابط: | ال سی دوبلکس | فاصله کابل: | 40 کیلومتر |
| MSA / غیر MSA: | MSA | ضمانتنامه: | 3 سال |
| کلمات کلیدی 1: | 3G-SDI SFP 1550nm 40km | کلمات کلیدی 2: | 3G SDI SFP، ماژول ویدئویی 3G-SDI |
40 کیلومتر 155ماژول فرستنده و گیرنده گیرنده و فرستنده 0 نانومتری DFB/PIN با الگوهای آسیب شناسی تصویری MSA Pinout
مشخصات عملکردی
| نام محصول | 3G-SD/HD/3G-SDI SFP | نرخ بیت | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده + گیرنده | MSA/Non-MSA | MSA |
| بسته بندی | SFP | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج مرکز | 1310 نانومتر | حداکثر دسترسی کابل | 40 کیلومتر |
| رابط | ال سی دوتایی | نوع فیبر | SMF |
| نوع فرستنده | DFB | نوع گیرنده | پین |
| قدرت فرستنده | -2 ~ +3dBm | نسبت انقراض | > 5 دسی بل |
| حساسیت Rx @ SD-SDI | <-16dBm | حساسیت Rx @ HD-SDI | <-15dBm |
| حساسیت Rx @ 3G-SDI | <-14dBm | اضافه بار گیرنده | > 0dBm |
| مصرف برق | ≤1W | DOM | پشتیبانی به صورت پیش فرض |
| پروتکل ها | SFP MSA | زمان گارانتی | 3 سال |
| OEM/ODM | پشتیبانی | قسمت شماره |
GTS-L1530-40DC |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | آره | ||
| کاربرد |
SMPTE 424M (2.97Gb/s) SMPTE 292M (1.485Gb/s) SMPTE 259M (270/360Mb/s) روتر ویدئویی با چگالی بالا دوربین های پخش گیگابیت اترنت، OC-48 و کانال فیبر 2x |
||
شرح

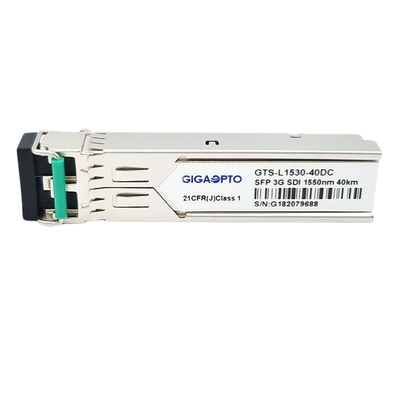

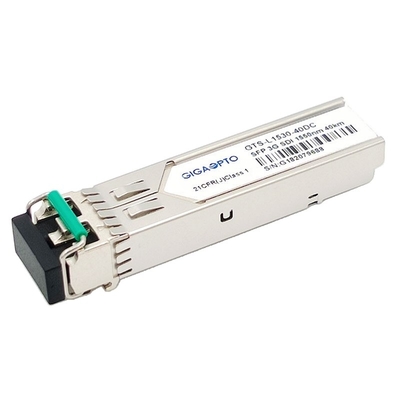

فرستنده‌های GTS-L1530-40DC Gigaopto، ماژول‌هایی با کارایی بالا و مقرون‌به‌صرفه برای کاربرد انتقال ویدئوی دوطرفه روی فیبر تک حالته و انتقال حداکثر تا 40 کیلومتر از طریق طول موج 1550 نانومتر هستند.فرستنده گیرنده برای انتقال/دریافت نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه طراحی شده است و به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE259M، SMPTE 344M، SMPTE 292M و SMPTE 424M طراحی شده است.ماژول کاملاً با SMPTE 297M-2006 مطابقت دارد.فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
مطابق با استانداردهای SFP MSA، SFF-8472 است.نظارت بر تشخیص دیجیتال داخلی (DDM) امکان دسترسی به پارامترهای عملیاتی بلادرنگ را فراهم می کند.
امکانات
کاربرد
تعریف پین
فرستنده گیرنده 3G SDI SFP، 1550 نانومتر DFB+PIN، 40 کیلومتر دوتایی LC، پین اوت MSA، SD/HD/3G SDI
