جزئیات محصول:
|
| نام محصول: | ماژول فرستنده گیرنده 3G-SDI SFP | نرخ بیت: | 3 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1310 نانومتر | رابط: | ال سی دوبلکس |
| حداکثر فاصله: | 10 کیلومتر | DOM: | پشتیبانی |
| ضمانتنامه: | 3 سال | کلید واژه ها: | 3G-SDI SFP 10 کیلومتر |
| برجسته کردن: | SMPTE Video SFP,SMF Video SFP,SDI SMPTE فرستنده و گیرنده |
||

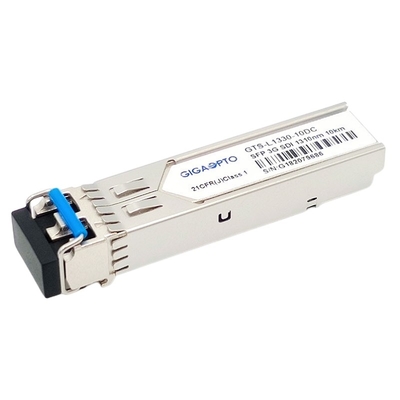

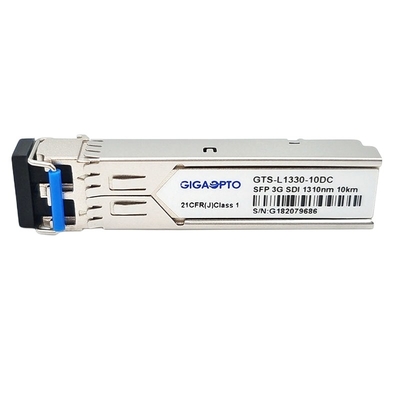

SMPTE 3G SDI SFP 1310nm 10km فرستنده نوری دوگانه LC + ماژول گیرنده گیرنده MSA Pinout
شرح
ماژول گیرنده ویدیوی GTS-L1330-10DC SMPTE 3G SDI Gigaopto برای انتقال/دریافت نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه از طریق لینک انتقال حداکثر فیبر تک حالته تا 10 کیلومتر طراحی شده است و به طور خاص برای عملکرد آسیب شناسی قوی در حضور SDI طراحی شده است. الگوهای نرخ سریال SMPTE259M، SMPTE 344M، SMPTE 292M و SMPTE 424M.ماژول کاملاً با SMPTE 297M-2006 مطابقت دارد.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این با اتصال 20 پین SFP اجازه می دهد تا قابلیت اتصال داغ، توافق نامه چند منبع SFP (MSA) و سازگار با SFF-8472 را فراهم کند.
مشخصات عملکردی
| نام محصول | 3G SDI LR SFP | پهنای باند | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده + گیرنده | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP | محدوده دما | تجاری/صنعتی |
| طول موج مرکز | 1310 نانومتر | حداکثر رسیدن | 10 کیلومتر |
| اتصال فیبر | ال سی دوتایی | نوع فیبر | SMF |
| نوع فرستنده | لیزر DFB | نوع گیرنده | ردیاب عکس پین |
| قدرت فرستنده | -7 ~ -2 dBm | حساسیت Rx (SD-SDI) | < -16dBm |
| حساسیت Rx (HD-SDI) | < -15dBm | ||
| حساسیت Rx (3G-SDI) | < -14dBm | ||
| نسبت انقراض | > 5dB | اضافه بار گیرنده | > -3dBm |
| مصرف برق | ≤1W | زمان گارانتی | 3 سال |
| DOM | پشتیبانی به صورت پیش فرض | OEM/ODM | آره |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | نرخ سریال SMPTE259M، SMPTE 344M، SMPTE 292M و SMPTE 424M | ||
| انطباق | SFP MSA، SFF-8472، RoHS | ||
امکانات
کاربرد
تعریف پین
