جزئیات محصول:
|
| نام محصول: | ماژول فرستنده گیرنده SDI SFP | پهنای باند: | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج مرکز: | 1310 نانومتر | اجزای نوری: | FP/PIN |
| رابط: | ال سی دوبلکس | فاصله کابل: | 2 کیلومتر |
| ضمانتنامه: | 3 سال | کلمات کلیدی 1: | 3G SDI SFP 2km، OEM SDI SFP |
| کلمات کلیدی 2: | فرستنده گیرنده SMPTE 3G SFP |

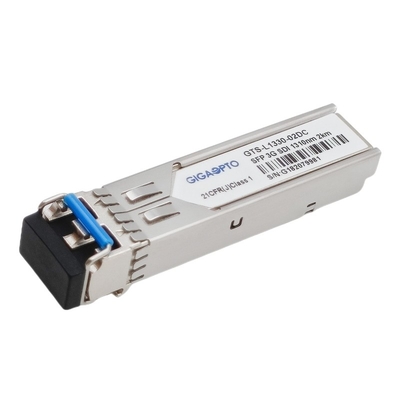

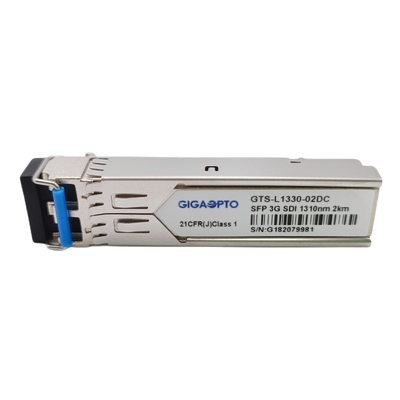

فرستنده نوری SMPTE 3G SDI SFP 1310nm 2km فرستنده نوری LC + ماژول گیرنده MSA Pinout
مشخصات عملکردی
| نام محصول | فرستنده گیرنده SMPTE 3G SFP | پهنای باند | 50 مگابیت بر ثانیه - 2.97 گیگابیت بر ثانیه |
| نوع ماژول | فرستنده + گیرنده | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP | محدوده دما | تجاری/صنعتی |
| طول موج مرکز | 1310 نانومتر | حداکثر رسیدن | 10 کیلومتر |
| اتصال فیبر | ال سی دوتایی | نوع فیبر | SMF |
| نوع فرستنده | FP | نوع گیرنده | پین |
| قدرت فرستنده | -8 ~ 0dBm | حساسیت Rx (SD-SDI) | < -16dBm |
| حساسیت Rx (HD-SDI) | < -15dBm | ||
| حساسیت Rx (3G-SDI) | < -14dBm | ||
| نسبت انقراض | > 5dB | اضافه بار گیرنده | > -3dBm |
| مصرف برق | ≤1W | زمان گارانتی | 3 سال |
| DOM/DDM | پشتیبانی به صورت پیش فرض | OEM/ODM | آره |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | نرخ سریال SMPTE259M، SMPTE 344M، SMPTE 292M و SMPTE 424M | ||
| انطباق | SFP MSA، SFF-8472، SMPTE 297M-2006 | ||
شرح
ماژول گیرنده ویدیوی GTS-L1330-10DC SMPTE 3G SDI Gigaopto برای انتقال/دریافت نرخ داده از 50 مگابیت بر ثانیه تا 2.97 گیگابیت بر ثانیه از طریق لینک انتقال حداکثر فیبر تک حالته تا 2 کیلومتر طراحی شده است و به طور خاص برای عملکرد آسیب شناسی قوی در حضور SDI طراحی شده است. الگوهای نرخ سریال SMPTE259M، SMPTE 344M، SMPTE 292M و SMPTE 424M.ماژول کاملاً با SMPTE 297M-2006 مطابقت دارد.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری FP، یک دیود نوری PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این 3G SDI SFP با قرارداد چند منبع SFP (MSA) سازگار است.عملکردهای پایش تشخیصی دیجیتالی بی‌درنگ از طریق یک I2C، همانطور که توسط SFF-8472 پیش‌فرض شده است، در دسترس هستند.
امکانات
کاربرد
تعریف پین
فرستنده گیرنده 3G SDI SFP، FP+PIN 1310 نانومتری، LC دوگانه 2 کیلومتری، پین اوت MSA، SD/HD/3G SDI
