جزئیات محصول:
|
| نام محصول: | 6G SDI SMPTE SFP | نرخ داده: | 50 مگابیت در ثانیه 6 گیگابیت بر ثانیه |
|---|---|---|---|
| نوع ماژول: | SFP | نوع رابط: | LC |
| فاصله کابل: | 10 کیلومتر | کلید واژه ها: | ماژول گیرنده ویدئو 6 گیگابیت بر ثانیه |
| برجسته کردن: | ماژول فرستنده و گیرنده ویدئو 1310 نانومتری,ماژول فرستنده گیرنده ویدئو 10 کیلومتر,sfp 6g |
||

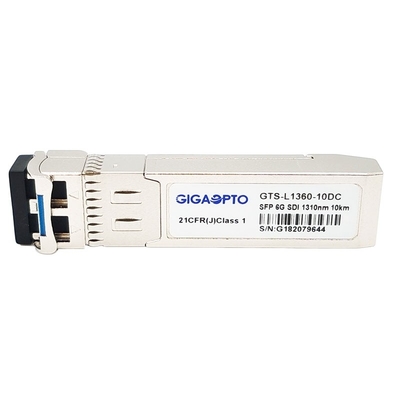

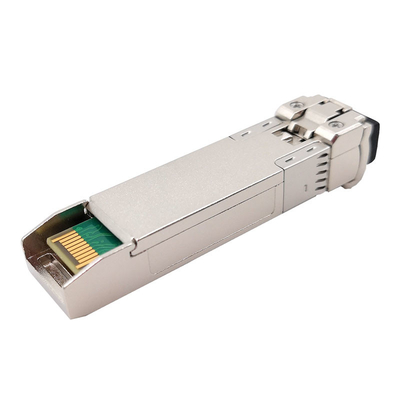

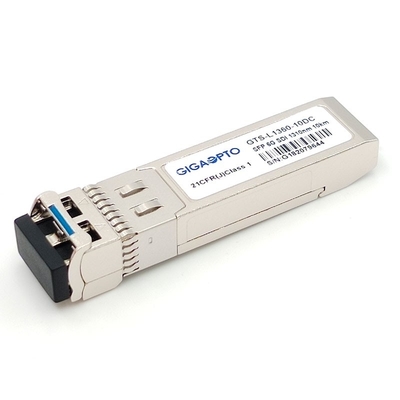

گیرنده تصویر دیجیتال SMPTE 6G فیبر دوگانه 1310 نانومتری 10 کیلومتر DOM MSA
شرح
این فرستنده ویدئوی فیبر دوگانه 6 گیگابیت در ثانیه ماژول با کارایی بالا و مقرون به صرفه برای برنامه های انتقال ویدئوی دو کاناله از طریق فیبر تک حالته است.
سرعت داده از 50 مگابیت بر ثانیه تا 5.94 گیگابیت بر ثانیه را پشتیبانی می کند و به طور خاص برای عملکرد قوی در حضور الگوهای آسیب شناسی SDI برای نرخ های سریال SMPTE259M، SMPTE 344M، SMPTE 292M، SMPTE 424M و ST-2081 طراحی شده است.حداکثر فاصله کابل می تواند تا 10 کیلومتر در طول موج 1310 نانومتر با کانکتور LC دوبلکس برسد.
فرستنده گیرنده از سه بخش تشکیل شده است: یک لیزر DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده ترانس امپدانس (TIA) و IC فرستنده گیرنده با واحد کنترل MCU برای DDM.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.فرستنده‌ها با قرارداد چند منبع SFP (MSA) و SFF-8472 سازگار هستند.
مشخصات عملکردی ماژول فرستنده و گیرنده الگوهای آسیب شناسی ویدئویی فرستنده و گیرنده MSA 1310 نانومتری 10 کیلومتری MSA 1310 نانومتری در ثانیه
| نام محصول | 6G SDI SMPTE SFP | نرخ داده | 50Mbps~5.94Gb/s |
| نوع ماژول | فرستنده گیرنده | MSA/Non-MSA | MSA |
| فاکتور فرم | SFP | محدوده دما | عملکرد: 0 تا 70 درجه سانتیگراد (32 تا 158 درجه فارنهایت) |
| طول موج | 1310 نانومتر | انتقال کابل | 10 کیلومتر |
| اتصال فیبر | LC | نوع فیبر | SMF |
| نوع فرستنده | DFB | نوع گیرنده | پین |
| قدرت فرستنده | -5 ~ -2 dBm | نسبت انقراض | > 7 دسی بل |
| حساسیت گیرنده | < -14 dBm | اضافه بار گیرنده | > +0.5 دسی‌بل متر |
| DOM | پشتیبانی به صورت پیش فرض | زمان گارانتی | 36 ماه |
| OEM/ODM | پشتیبانی به صورت پیش فرض | شماره قطعه |
GTS-L1360-10DC |
| پشتیبانی از الگوهای پاتولوژیک ویدیویی | آره | ||
| کاربرد | انتقال سیگنال نوری ویدئوی 4K (6G Ultra-SDI)، SMPTE 424M/297M (1080p-2.97Gbps)، SMPTE 292M/297M (HDTV–1.485Gbps)، SMPTE 259M/297M(SDTV–270Mp Link Optical–270Mt) | ||
امکانات
اطلاعات سفارش فرستنده ویدئوی دیجیتال SMPTE 6G Gigaopto، Single TX، Single RX، Dual RX و Dual TX سری:0-70درجه سانتی گرادمحدوده دمای عملیاتی
| شماره قطعه | شرح-6G SMPTE | فاکتور فرم | مسافت (کیلومتر) | نوع ماژول | MSA |
| GTS-L1360-10DC | ماژول های فرستنده گیرنده LC دوبلکس 1310 نانومتری | SFP+ | 10 کیلومتر | فرستنده گیرنده | MSA |
| GTS-Cxx60-10DC | ماژول گیرنده LC دوگانه CWDM SFP 1270nm-1450nm | SFP+ CWDM | 20 کیلومتر | فرستنده گیرنده | MSA |
| GTS-B3560-10DC | ماژول های فرستنده گیرنده BIDI TX1310nm RX1550nm | SFP+ BiDi | 10 کیلومتر | فرستنده گیرنده | MSA |
| GTS-B5360-10DC | ماژول های فرستنده گیرنده BIDI TX1550nm RX1310nm | SFP+ BiDi | 10 کیلومتر | فرستنده گیرنده | MSA |
| GTS-L1360-10DCT | ماژول های فرستنده تک LC 1310 نانومتری | SFP+ | 10 کیلومتر | فرستنده تک | MSA |
| GTS-L1360-10DCTN | ماژول های فرستنده تک LC 1310 نانومتری | SFP+ | 10 کیلومتر | فرستنده تک | غیر MSA |
| GTS-Cxx60-10DCT | ماژول‌های فرستنده تک فرستنده LC 1270-1450 نانومتری CWDM | SFP+ CWDM | 20 کیلومتر | فرستنده تک | MSA |
| GTS-Cxx60-10DCTN | ماژول‌های فرستنده تک فرستنده LC 1270-1450 نانومتری CWDM SFP | SFP+ CWDM | 20 کیلومتر | فرستنده تک | MSA |
| GTS-LXX60-10DCR | ماژول های گیرنده تک 6G SDI SMPTE SFP PIN LC | SFP+ | 10 کیلومتر | گیرنده تک | MSA |
| GTS-LXX60-10DCRN | ماژول های گیرنده تک 6G SDI SMPTE SFP PIN LC | SFP+ | 10 کیلومتر | گیرنده تک | غیر MSA |
| GTS-L3360-10DCTT | ماژول های فرستنده دوگانه LC دوبلکس 1310 نانومتری | SFP+ | 10 کیلومتر | فرستنده دوگانه | غیر MSA |
| GTS-B3460-10DCTT | ماژول‌های فرستنده دوگانه TX1310nm TX1490nm BIDI LC | SFP+ BiDi | 10 کیلومتر | فرستنده دوگانه | غیر MSA |
| GTS-LXX60-10DCRR | ماژول های گیرنده دوگانه 6G SDI SMPTE SFP PIN Duplex LC | SFP+ | 10 کیلومتر | گیرنده دوگانه | غیر MSA |
| GTS-B3460-10DCRR | ماژول‌های گیرنده دوگانه RX1310nm RX1490nm PIN BIDI LC | SFP+ BiDi | 10 کیلومتر | گیرنده دوگانه | غیر MSA |
6G-SDI:این استاندارد ساختار داده سریال بیتی، سیگنال الکتریکی و رابط کابل کواکسیال را برای انتقال سیگنال ها با حجم کل 5.940 گیگابیت بر ثانیه یا 5.940/1.001 گیگابیت بر ثانیه تعریف می کند.این استاندارد همچنین مشخصات الکتریکی و فیزیکی را مشخص می کند
از کابل های کواکسیال و کانکتورها.این استاندارد چندین حالت نگاشت را برای فرمت‌های تصویر 2160 خطی و 1080 خطی و داده‌های جانبی مرتبط را در یک رابط سریال بیتی SDI تک پیوندی 6 گیگابیت بر ثانیه [اسمی] تعریف می‌کند.
