جزئیات محصول:
|
| نام محصول: | ماژول گیرنده دوگانه 12G-SDI SFP+ | نرخ داده: | 12 گیگابیت بر ثانیه |
|---|---|---|---|
| نوع ماژول: | SFP+ 2RX در 1 فیبر | طول موج: | 1310nm-Rx1 / 1310nm-Rx2 |
| نوع رابط: | سیمپلکس ال سی | دسترسی کابل: | 10 کیلومتر |
| MSA / غیر MSA: | غیر MSA | کلید واژه ها: | ماژول گیرنده دوگانه 12G-SDI SFP+ |

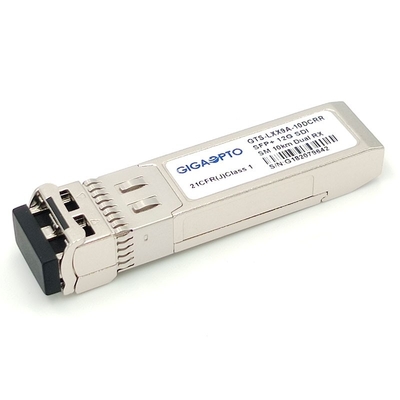

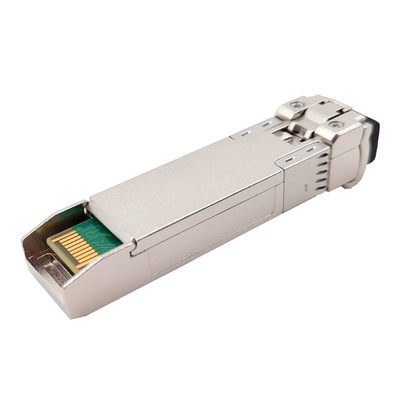

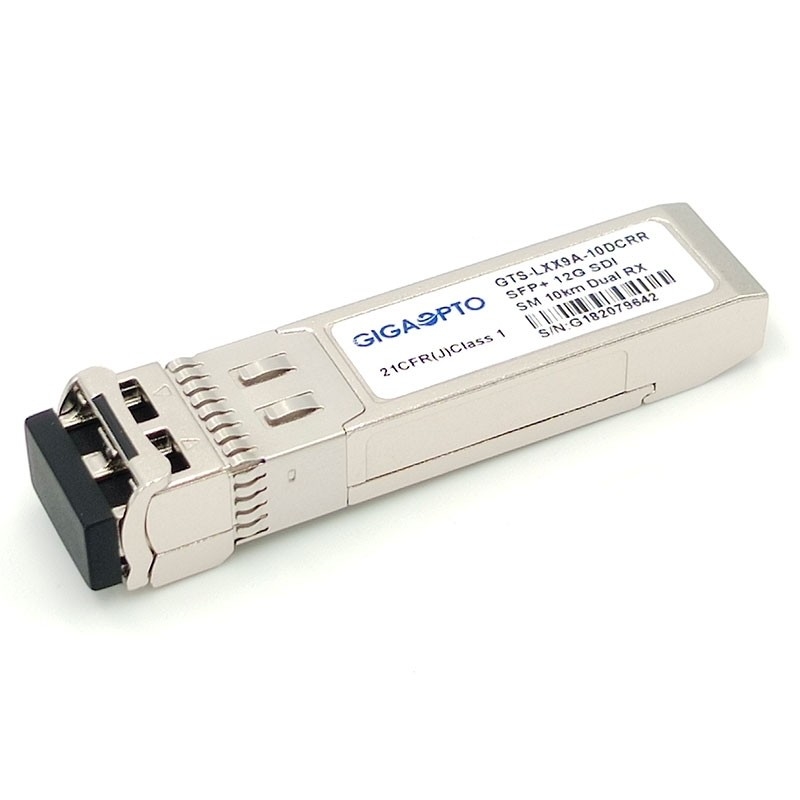

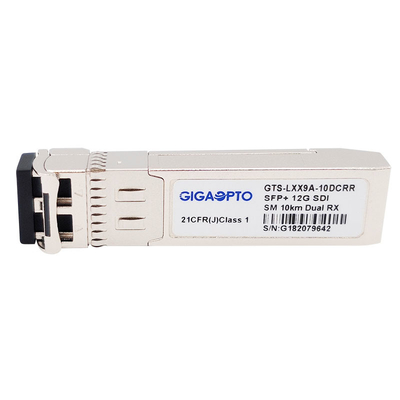

ماژول گیرنده دوگانه 12G-SDI SFP+ 10km LC DOM NON MSA Pinout
مشخصات عملکردی
| شماره قطعه | GTS-LXX9A-10DCRR | نرخ داده | 50 مگابیت بر ثانیه ~ 11.88 گیگابیت بر ثانیه |
| نام محصول | گیرنده دوگانه 12G-SDI SFP+ | MSA/Non-MSA | غیر MSA |
| نوع ماژول | دوگانه RX | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| طول موج | 1310nm-Rx1 / 1310nm-Rx2 | انتقال کابل | 10 کیلومتر |
| اتصال فیبر | ال سی دوبلکس | نوع فیبر | فیبر تک حالته |
| بخش فرستنده | N/A | نوع گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه | 260 میلی آمپر |
| حساسیت Rx@ 11.88 گیگابیت بر ثانیه | <-11dBm | حساسیت Rx@ 5.94 گیگابیت بر ثانیه | <-13dBm |
| حساسیت Rx @ 2.97 گیگابیت بر ثانیه | <-15dBm | اضافه بار گیرنده | > 1.0dBm |
| تشخیص دیجیتال | آره | زمان گارانتی | 3 سال |
| OEM/ODM | پشتیبانی | MTBF | 1,000,000 ساعت |
| پروتکل ها | SMPTE ST 259، SMPTE ST 344، SMPTEST292-1/2، SMPTEST 424، SMPTE ST 2081-1 و SMPTE ST 2082-1 | ||
توضیحات محصول
GTS-LXX9A-10DCRR_12G یک ماژول گیرنده نوری دو کاناله است که برای دریافت سیگنال های دیجیتال سریال نوری همانطور که در SMPTE 2082، SMPTE 424M، SMPTE 292M، SMPTE 259M، و DVB-ASI تعریف شده است، طراحی شده است.تا 12 گیگابیت در ثانیه پشتیبانی می کند و به طور خاص برای دریافت الگوهای آسیب شناسی HD-SDI، 3G-SDI، 6G-SDI، و 12G-SDI طراحی شده است.این دارای کانکتور 20 پین SFP+ است تا قابلیت اتصال داغ را فراهم کند.عملکردهای تشخیص دیجیتال از طریق I2C در دسترس هستند.حداکثر فاصله 10 کیلومتری با سیگنال های پاتولوژیک 12 گیگابیت در ثانیه قابل دستیابی است.
گیرنده شامل این بخش‌ها می‌شود: دیودهای نوری پین یکپارچه با یک پیش تقویت‌کننده ترانس امپدانس (TIA)، Reclockers و یک کنترل‌کننده MCU.
امکانات
کاربرد
تعریف پین
