جزئیات محصول:
|
| نام محصول: | CATV 1.5G WDM BOSA | طول موج: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| نرخ داده: | 1.5 گرم | دمای عملیاتی (℃): | 0 -75 ℃ / -20- 85 ℃ |
| توان خروجی @25℃: | 1.1-2.99mW | پاسخگویی: | 0.8A/W |
| برجسته کردن: | LC APC Pigtail,1550nm SC APC Pigtail,Fiber Pigtail SC |
||

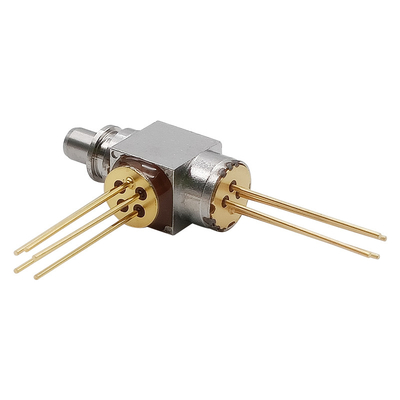

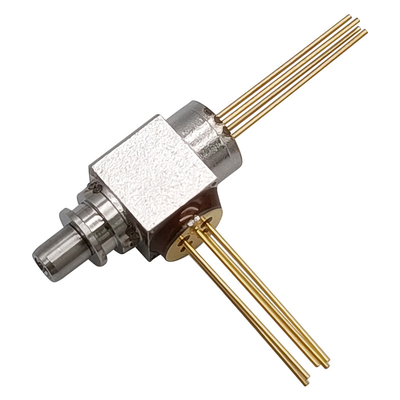

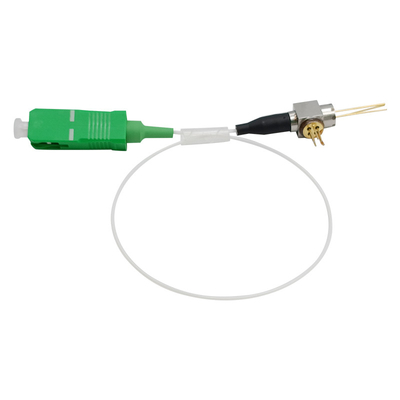

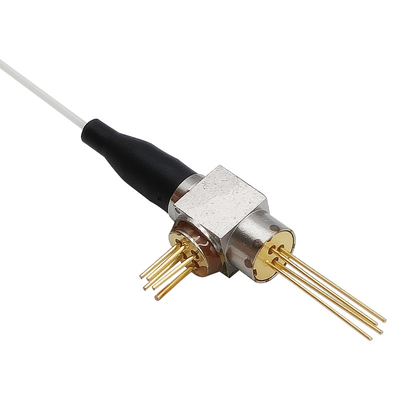

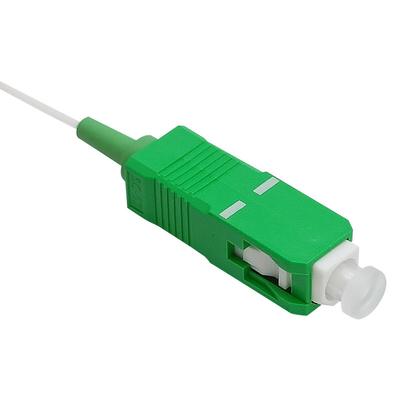

مخزن 1.5G CATV WDM BOSA LC SC ST FC APC Pigtail TX 1310nm RX 1550nm
امکانات:
برنامه های کاربردی:
اعتبار حداکثر مطلق
| پارامتر | نماد | رتبه بندی ها | واحد |
| دمای ذخیره سازی | Tstg | -40~+85 | ℃ |
| دمای کیس عملیاتی | بالا | -20~85 | ℃ |
| ولتاژ معکوس (مانیتور PD) | VRD | 20 | V |
| جریان رو به جلو فتودیود (مانیتور PD) | IFD | 2 | mA |
| لحیم کاری سرب (دما)/(زمان) | --- | 260/10 | ℃/ ثانیه |
| ولتاژ معکوس (آنالوگ PD) | Vrpd | 30 | V |
| جریان پیشرو (آنالوگ PD) | ifpd | 10 | mA |
توجه 1: بیش از هر یک از این مقادیر ممکن است دستگاه را فوراً از بین ببرد
مشخصات الکتریکی و نوری - فرستنده
(اگر=Ith+20mA، Pf=1mW، SMF (9.5/125μm)، Tc=+25+/-2°C، مگر اینکه خلاف آن ذکر شده باشد.)
| پارامتر | نماد | وضعیت | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | Ith | در Tc=25±3℃ | --- | 10 | 15 | mA |
| توان خروجی (پس از جفت شدن) | Pf | CW، Iop=Ith+20mA | 1.0 | --- | 2.99 | میلی وات |
| بهره وری شیب | ببینید | CW، میانگین | 0.05 | --- | 0.15 | mW/mA |
| ولتاژ بهره برداری | Vop | CW، Iop=Ith+20mA | --- | 1.1 | 1.6 | V |
| اوج طول موج | λc |
CW، Iop=Ith+20mA، Tc= -20 تا 85 درجه سانتیگراد |
1290 | 1310 | 1330 | نانومتر |
| نسبت سرکوب حالت جانبی | SMSR |
CW، Iop=Ith+20mA، Tc= -20 تا 85 درجه سانتیگراد |
35 | 40 | --- | دسی بل |
| نظارت بر جریان | من هستم | CW، Iop=Ith+20mA | 0.1 | --- | 1.0 | mA |
| نظارت بر جریان تاریک | شناسه | VRD=5V | --- | --- | 0.1 | μA |
| شدت نسبی نویز | --- | --- | --- | --- | -145 | dB/Hz |
| جداسازی نوری | ایزو | --- | 30 | --- | --- | دسی بل |
| خطای ردگیری | TE | APC، -20℃~+85℃ | -1.5 | --- | 1.5 | دسی بل |
| زمان ظهور/سقوط | Tr/Tf | Ib=Ith، 20 تا 80% | --- | 0.1 | 0.15 | ns |
مشخصات الکتریکی / نوری - گیرنده
| پارامتر | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| طول موج عملیاتی*نکته 2 | λ | --- | 1500 | 1550 | 1600 | نانومتر |
| منطقه ی فعال | Φ | --- | --- | 75 | --- | میکرومتر |
| - پهنای باند 3dBm | BW | VR = 5 ولت | 2 | --- | --- | گیگاهرتز |
| جریان تاریک | شناسه | VR = 5 ولت | --- | --- | 1.0 | nA |
| پاسخگویی | آر | λ=1550 نانومتر | --- | 0.80 | --- | A/W |
توجه: طول موج عملیاتی گیرنده را می توان سفارشی کرد.
تخصیص پین
ابعاد بسته
