جزئیات محصول:
|
| نرخ داده: | 1.25 گیگابیت بر ثانیه | طول موج: | TX1310nm/RX1550nm |
|---|---|---|---|
| رابط: | ظرف LC/SC | نوع فرستنده: | FP |
| نوع گیرنده: | سنجاق | حساسیت: | <-25dBm |
| کلید واژه ها: | پین 1.25G BOSA T1310nm R1550nm، 1310nm FP 1550nm | ||
| برجسته کردن: | زیرمجموعه نوری TX1310nm,زیرمجموعه نوری RX1550nm,زیرمجموعه نوری 1.25 گیگابیت بر ثانیه |
||

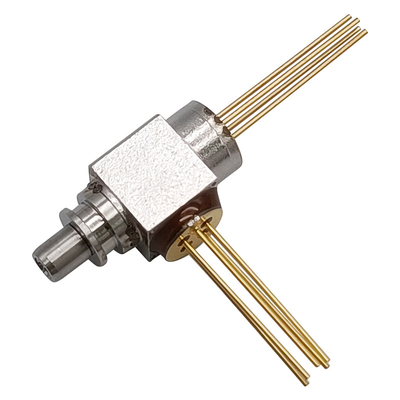

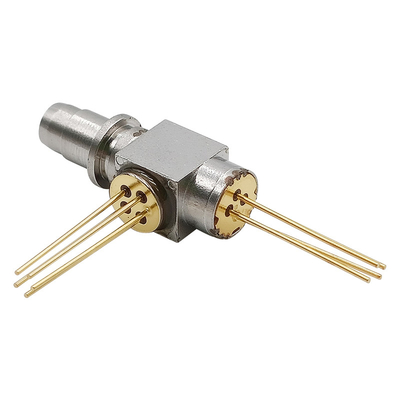

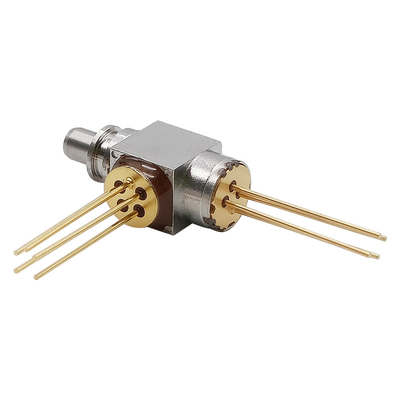

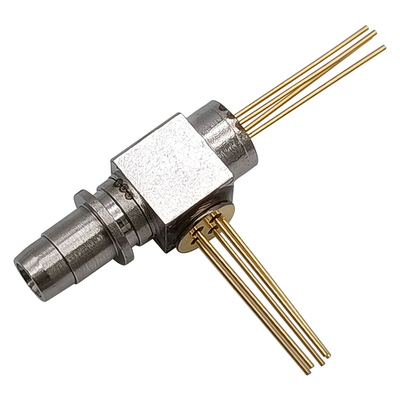

1.25G Bi-زیر نوری جهت دار-آمجلس WDM TX1310nm FP/پین RX1550nm BOSA LC SC
شرح
فرستنده گیرنده BOSA-T1310FP-R1550PIN-1.25G-LC-REC GIGAOPTO از سرعت داده 1.25Gbps با فیبر تک حالته پشتیبانی می کند.سمت فرستنده از لیزر 1310 نانومتری FP استفاده می کند.سمت گیرنده از یک پین 1550 نانومتری با TIA استفاده می کند.
اعتبار حداکثر مطلق
| پارامتر | نماد | حداقل | حداکثر | واحد | شرایط آزمایشی |
| ولتاژ معکوس | VR | --- | 2 | V | CW |
| دمای کیس عملیاتی | بالا | -20 | +70 | ℃ | |
| دمای ذخیره سازی | Tst | -40 | +100 | ℃ | |
| دما/زمان لحیم کاری | تیاس | --- | 260/10 | ℃/S |
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| فرستنده(Tc=25℃) | ||||||
| جریان آستانه | منهفتم | --- | 8 | 15 | mA | CW |
| توان خروجی نوری | پo | 0.25 | 0.4 | --- | میلی وات | CW، If=Ith+20mA |
| ولتاژ بهره برداری | Vop | --- | 1.2 | 1.8 | V | CW |
| زمان برخاستن | Tr | --- | --- | 100 | ps | Ib=Ith، 20%~80% |
| زمان سقوط | Tf | --- | --- | 150 | ps | Ib=Ith، 80%~20% |
| طول موج مرکزی | λc | 1290 | 1310 | 1330 | نانومتر | CW |
| عرض طیف (-20dB) | Δλ | --- | --- | 3.0 | نانومتر | CW |
| جریان مانیتور PD | من هستم | 100 | --- | --- | μA | CW، Iop＝Ith+20mA |
| خازن PD | Ct | --- | 5 | 7 | pF | VRPD=5V،f=1MHz |
| خطای ردیابی (CW) | TE | -1.0 | --- | 1.0 | دسی بل |
Im = Const.(@ Po = 5.0 mW، TC = 25 ℃) TC = -40 تا +85 درجه سانتیگراد |
| گیرنده(Tc=25℃) | ||||||
| منبع تغذیه | VCC | 3.0 | 3.3 | 3.6 | V | |
| جریان عرضه | منسی سی | --- | 22- | 35 | mA | بدون بار |
| طول موج نوری | 1530 | 1550 | 1570 | نانومتر | ||
| حساسیت (BER=10-10) | حس | --- | --- | -25 | dBm |
λ=1550 نانومتر،@1.25Gbps، BER=1E-10، PRBS=27-1 |
|
قدرت اشباع (BER=10-10) |
پسات | 0 | --- | --- | dBm | λ=1550 نانومتر، @1.25 گیگابیت بر ثانیه |
| مقاومت خروجی | روت کردن | 60 | 75 | 90 | اهم | تک به پایان رسید |
| زمان ظهور/پاییز | tr/tf | --- | --- | 400 | ص | از 20 تا 80 درصد |
| پارامتر نوری و الکتریکی | ||||||
| بحث متقابل | Ct | --- | --- | -45 | دسی بل | |
| جداسازی نوری | ISO | 35 | --- | --- | دسی بل | |
امکانات
کاربرد
ابعاد بسته و توضیحات پین (LC)
