جزئیات محصول:
|
| نام محصول: | 3G SDI ROSA | طول موج: | 1310 نانومتر |
|---|---|---|---|
| حساسیت: | <-22dBm | اضافه بار: | 0dBm |
| OEM/ODM: | پشتیبانی | توان نوری: | ＜5dBm |
| برجسته کردن: | زیرمجموعه نوری گیرنده CATV,زیر مجموعه نوری گیرنده TIA,LC ROSA |
||

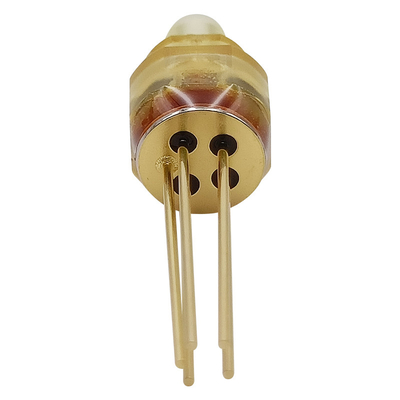

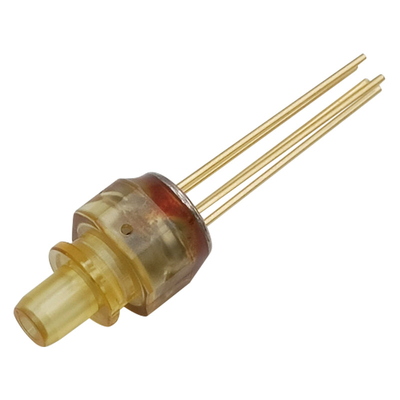

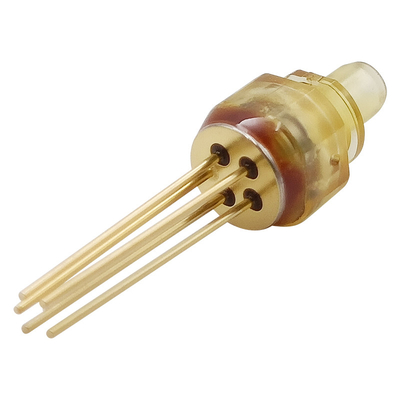

گیرنده پین TIA CATV 3G LC ROSA
امکانات
برنامه های کاربردی
شرح
این ROSA یک PIN-TIA 5 پین 3G مبتنی بر TO است.این محصول برای نرخ داده SD-SDI، HD-SDI و 3G-SDI طراحی شده است.یک فتودیود در یک بسته کواکسیال با ظرفیت کم که با یک مخزن ادغام شده است سوار می شود.
اعتبار حداکثر مطلق:
| پارامتر | نماد | حداقل | حداکثر | واحد |
| دمای ذخیره سازی | Tstg | -40 | 100 | ℃ |
| دمای عملیاتی | بالا | -40 | 85 | ℃ |
| ولتاژ منبع تغذیه | معاون | -0.5 | 4 | V |
| توان نوری | سنجاق | - | 5 | dBm |
| دمای لحیم کاری / زمان | - | 260/10 | درجه سانتی گراد/اس |
ویژگی های الکتریکی و نوری:
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| طول موج عملیاتی | λ | 1100 | 1310 | 1650 | نانومتر | |
| ولتاژ تغذیه | V | V | ||||
| جریان عرضه | Icc | 41 | 52 | mA |
Vcc = 3.3 ولت، P = 0 وات، RL = 50 |
|
| توان نوری | پسات | - | - | 5 | dBm | VR=5V,25°C |
|
فرکانس بالا پهنای باند (-3dB) |
BW | 2.1 | 3 | گیگاهرتز | RL = 50 | |
|
فرکانس پایین پهنای باند (-3dB) |
BW1 | 500 | کیلوهرتز | RL = 50 | ||
|
حساسیت |
- |
-22 |
dBm |
λ=1310 نانومتر، سرعت=2.97G PRBS=223-1، BER=10-12، ER=9-10dB فیبر SM |
||
| زمان ظهور/سقوط | Tr/Tf | 150/150 | ps | |||
|
قدرت اضافه بار |
بارگذاری کنید |
0 |
dBm |
PRBS=223-1، BER=10-12ER=9-10dB | ||
| مقاومت خروجی | رو | 50 | Ω | |||
| شیب RSSI | 0.9 | 1.0 | 1.1 | mA/mA | ||
| افست RSSI | 0 | 25 | 200 | nA | ||
| حد خطی RSSI | 1.0 | mA |
تخصیص پین:
سری پکیج ظرف:
