جزئیات محصول:
|
| جریان رو به جلو (LD): | 150 میلی آمپر | ولتاژ معکوس (LD): | 2 ولت |
|---|---|---|---|
| ولتاژ معکوس (PD): | 20 ولت | جریان معکوس (PD): | 2 میلی آمپر |
| جریان آستانه: | 8 میلی آمپر | قدرت کوپلینگ فیبر: | 1.5 میلی وات |
| برجسته کردن: | زیرمجموعه نوری TOSA,زیرمجموعه نوری LC,زیر مجموعه نوری فرستنده 10G |
||
LC TOSA 1310nm 1550nm FP DFB 1.25G 2.5G 3G 10G Video SONET SDH Datatelecom
شرح:

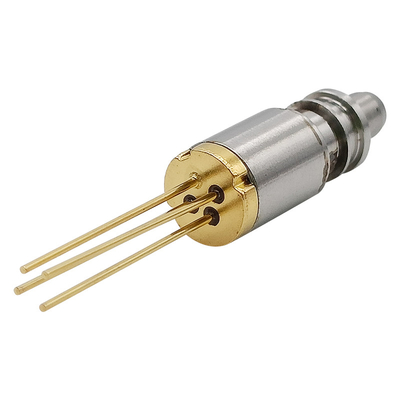

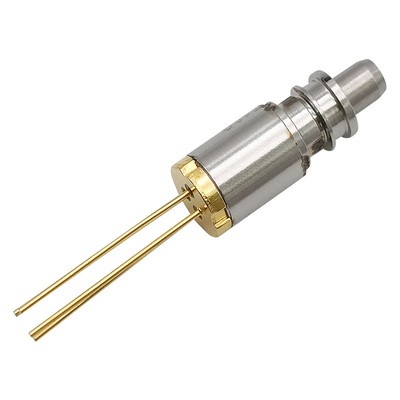

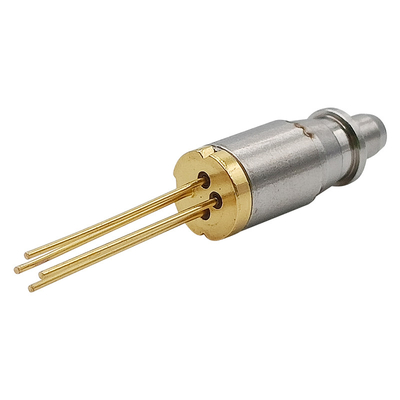

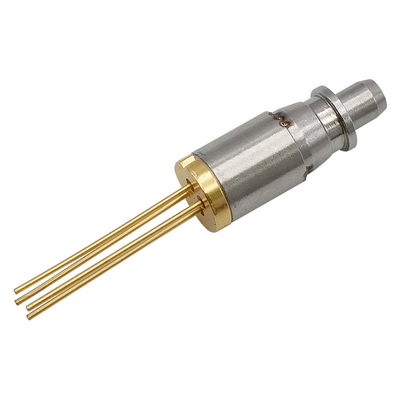

سری TOSA-1310-FP-3G-LC-10km ماژول های دیود لیزری 1310 نانومتری InGaAsP/InP MQW-DFB هستند که برای سیستم های ارتباطی فیبر نوری طراحی شده اند.این ماژول‌ها مجموعه فرعی نوری فرستنده با جریان آستانه پایین و عملکرد بالا در دمای بالا هستند که برای کاربردهای کوتاه‌مدت نرخ داده از 155M تا 2.5G مناسب هستند.
یک دیود لیزر در یک بسته کواکسیال Ǿ5.6 میلی متری یکپارچه با یک مانیتور InGaAs PD، یک فیبر-خرد تک حالته و یک آستین شکاف برای کانکتور نوری با فرول Ǿ1.25 میلی متری نصب شده است.و ما همچنین می توانیم دو نوع اتصال دهنده پوشش فیبر-خرد ارائه دهیم.یکی عایق سرامیک است، دیگری عایق نیست.با این حال، کانکتور نوری با Ǿ2.92 میلی متر سرامیکی است و پوشش فیبر-خرد عایق است.
ترتیب اطلاعات:
| قسمت شماره | نوع رابط | نوع پین | قدرت | نرخ داده | جداساز |
| OSML-TOSA21BD013 | 2 | LD-Pin-2 | 01 | 1.25 گرم | هیچ یک |
| OSML-TOSA22BD023G | 2 | LD-Pin-2 | 02 | 2.5G | تک مرحله |
*توجه 1: برای اطلاعات بیشتر سفارش لطفا به نام گذاری مراجعه و با ما تماس بگیرید.
اعتبار حداکثر مطلق:
| پارامتر | نماد | رتبه بندی ها | واحد |
| دمای ذخیره سازی | Tstg | -40 ~ 100 | ℃ |
| دمای کیس عملیاتی | بالا | -40~+85 | ℃ |
| جریان رو به جلو (LD) | IFD | 150 | mA |
| ولتاژ معکوس (LD) | VrL | 2 | V |
| ولتاژ معکوس (PD) | VrP | 20 | V |
| جریان معکوس (PD) | آی پی | 2 | mA |
| دمای لحیم کاری (کمتر از 10 ثانیه) | استپ | 260 | ℃ |
*توجه: بیش از هر یک از این مقادیر ممکن است دستگاه را فوراً از بین ببرد.
ویژگی های الکتریکی و نوری:
(Pf=1mW، SMF (9.5/125μm)، Tc=+25°C، مگر اینکه خلاف آن ذکر شده باشد.)
| پارامتر | نماد | وضعیت | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | Ith | CW | - | 8 | 15 | mA |
| قدرت کوپلینگ فیبر | Pf | CW، If=Ith+20mA | 1 | 1.5 | 2.5 | میلی وات |
| ولتاژ بهره برداری | Vf | CW، Tc=-40~+85℃ | - | 1.2 | 1.6 | V |
| بهره وری شیب | ببینید | CW، متوسط (Ith به Ith+20mA) | 0.05 | 0.14 | mW/mA | |
|
اوج طول موج |
λp |
CW | 1290 | 1310 | 1330 | نانومتر |
| CW، Tc=-40~85°C | 1265 | 1355 | ||||
|
سرکوب حالت جانبی نسبت |
SSR | CW، Tc=-40~85°C | 35 | 40 | دسی بل | |
| زمان برخاستن | tr |
Ib=Ith، 20-80% Tc=-40~85°C |
- | 0.05 | ns | |
| زمان سقوط | tf |
Ib=Ith، 80-20% Tc=-40~85°C |
- | 0.15 | 0.05 | ns |
| خطای ردگیری | ΔPf |
Im hold(@Pf=0.16mW(25°C)) CW، Tc=-40~85°C |
-1.5 | - | 1.5 | دسی بل |
| نظارت بر جریان | من هستم |
CW، VrP=5V، Tc=-40~85°C |
100 | 500 | 900 | uA |
| نظارت بر جریان تاریک | شناسه | VrP=5V | - | - | 10 | nA |
| مانیتور ظرفیت خازنی | سی | VrP=5V، f=1MHz | - | 10 | 20 | pF |
| تکرارپذیری کانکتور | - | -1 | - | 1 | دسی بل | |
|
جداسازی نوری |
- |
تک مرحله | 30 |
دسی بل |
||
| دو مرحله ای | 40 |
سری پکیج TOSA:
تخصیص پین:
