جزئیات محصول:
|
| طول موج: | 1270 نانومتر تا 1610 نانومتر | ولتاژ بهره برداری: | 1.2 ولت |
|---|---|---|---|
| خطای ردگیری: | -1.5 ~ 1.5 دسی بل | جریان آستانه: | 8 میلی آمپر |
| قدرت کوپلینگ فیبر: | 1.5 میلی وات | نظارت بر جریان: | 500uA |
| برجسته کردن: | زیرمجموعه نوری CWDM,زیرمجموعه نوری TOSA,زیرمجموعه نوری 1270 نانومتری |
||

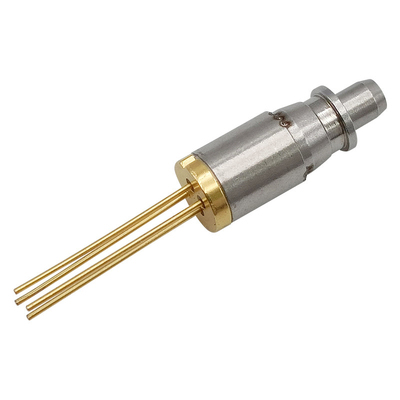

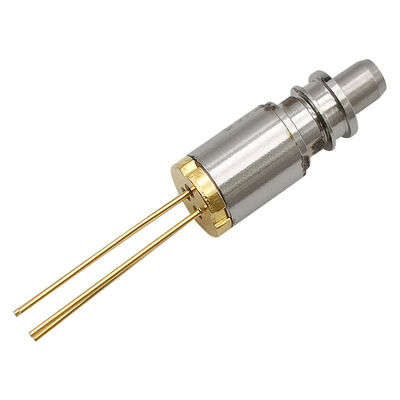

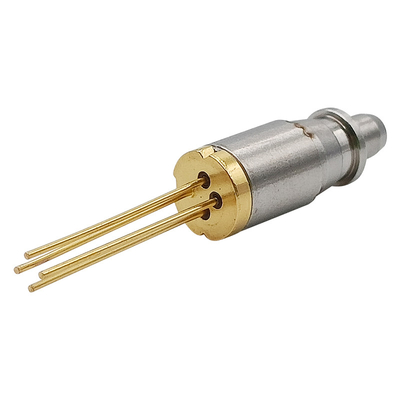

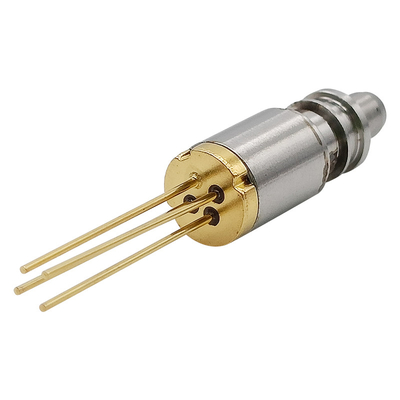

CWDM DFB LC TOSA 1.25G 2.5G 10G 1270nm تا 1610nm
شرح:
سری‌های TOSA-Cxxxx-DFB-10G-LC ماژول‌های دیود لیزر 1550 نانومتری InGaAsP/InP MQW-DFB هستند که برای سیستم‌های ارتباطی فیبر نوری طراحی شده‌اند.این ماژول ها مجموعه فرعی نوری فرستنده با جریان آستانه پایین و عملکرد بالا در دمای بالا هستند، ایده آل برای کاربردهای دسترسی کوتاه، نرخ داده از 155M تا 2.5G با یک جداکننده یکپارچه در داخل.
یک دیود لیزر در یک بسته کواکسیال φ5.6 میلی‌متری با یک مانیتور InGaAs PD، یک فیبر-خرد تک حالته و یک آستین شکاف برای اتصال نوری با فرول φ1.25 میلی‌متری نصب شده است.و ما همچنین می توانیم دو نوع اتصال دهنده پوشش فیبر-خرد ارائه دهیم.
اطلاعات سفارش: (نسخه استاندارد *Note1)
| قسمت شماره | رابط تایپ کنید |
نرخ داده | نوع پین | قدرت | λ*نکته 2 (nm) |
جداساز |
| GTT-TOSA21BD1533G2 | 2 | 1.25 گرم | LD-Pin-2 | 15 | 1330 | دو مرحله ای |
| GTT-TOSA22BD2544G | 2 | 2.5G | LD-Pin-2 | 25 | 1440 | تک مرحله |
| GTT-TOSA22BD2555G2 | 2 | 2.5G | LD-Pin-2 | 25 | 1550 | دو مرحله ای |
| GTT-TOSA22BD1561G | 2 | 2.5G | LD-Pin-2 | 15 | 1610 | تک مرحله |
*توجه1: برای اطلاعات بیشتر سفارش لطفا به نام گذاری مراجعه کنید و با فروش OSM تماس بگیرید.
*نکته2: برای جزئیات طول موج CWDM، لطفاً به جدول زیر مراجعه کنید.
اعتبار حداکثر مطلق
| پارامتر | نماد | رتبه بندی ها | واحد |
| دمای ذخیره سازی | Tstg | -40~+85 | ℃ |
| دمای کیس عملیاتی | بالا | 0 ~ 70 | ℃ |
| جریان رو به جلو (LD) | IFD | 150 | mA |
| ولتاژ معکوس (LD) | VrL | 2 | V |
| ولتاژ معکوس (PD) | VrP | 20 | V |
| جریان معکوس (PD) | آی پی | 2 | mA |
| دمای لحیم کاری (کمتر از 10 ثانیه) | استپ | 260 | ℃ |
ویژگی های الکتریکی و نوری:
(Pf=1.5mW، SMF(9.5/125μm)، Tc=+25°C، مگر اینکه خلاف آن ذکر شده باشد.)
| پارامتر | نماد | وضعیت | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | Ith | CW | - | 8 | 15 | mA |
| قدرت کوپلینگ فیبر | Pf | CW، If=Ith+20mA | 1 | 1.5 | 2.5 | میلی وات |
| ولتاژ بهره برداری | Vf | CW، Tc=0~+70 | - | 1.2 | 1.6 | V |
| بهره وری شیب | ببینید | CW، متوسط (Ith به Ith+20mA) | 0.05 | 0.14 | mW/mA | |
| اوج طول موج | λp | CW | (*3) | نانومتر | ||
|
دمای طول موج Coef |
- | CW، Tc=0~+70°C | 0.1 | نانومتر/℃ | ||
|
سرکوب حالت جانبی نسبت |
SSR | CW، Tc=0~+70 | 35 | 40 | دسی بل | |
| زمان برخاستن | tr |
Ib=Ith، 20-80% Tc=0~+70 |
- | 0.05 | ns | |
| زمان سقوط | tf |
Ib=Ith، 80-20% Tc=-40~85°C |
- | 0.15 | 0.05 | ns |
| خطای ردگیری | ΔPf |
Im hold(@Pf=0.16mW (25°C) CW، Tc=0~+70 |
-1.5 | - | 1.5 | دسی بل |
| نظارت بر جریان | من هستم |
CW، VrP=5V، Tc=0~+70 |
100 | 500 | 900 | uA |
| نظارت بر جریان تاریک | شناسه | VrP=5V | - | - | 10 | nA |
| مانیتور ظرفیت خازنی | سی | VrP=5V، f=1MHz | - | 10 | 20 | pF |
| تکرارپذیری کانکتور | - | -1 | - | 1 | دسی بل | |
|
جداسازی نوری |
- | تک مرحله | 30 |
دسی بل |
||
| - | دو مرحله ای | 40 | ||||
سری پکیج TOSA:
