جزئیات محصول:
|
| نام محصول: | 10G EPON ONU PX30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| فاصله: | 20 کیلومتر | نرخ داده: | Tx1.25G/Rx10G |
| طول موج (nm): | 1310nm_Tx/1577nm_Rx | دمای عملیاتی (℃): | 0 -75 ℃ / -40- 85 ℃ |
| توان خروجی @25℃: | > 1.8 میلی وات | حساسیت @25℃: | < -30dBm |
| کلید واژه ها: | 10G EPON ONU، PX30 BOSA، SC Pigtail | ||
| برجسته کردن: | 10G EPON ONU,EPON ONU BOSA,10G APD |
||

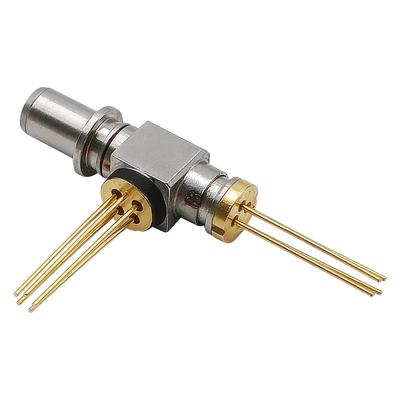

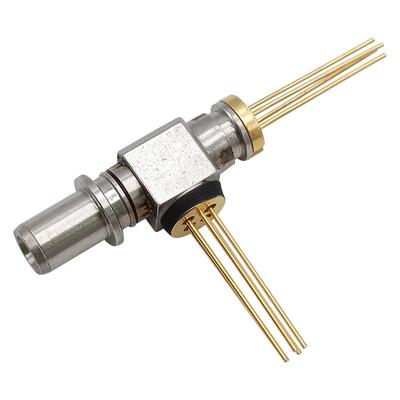

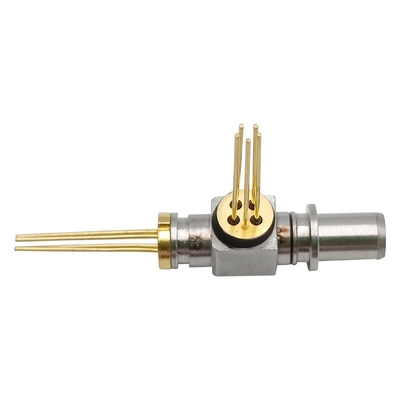

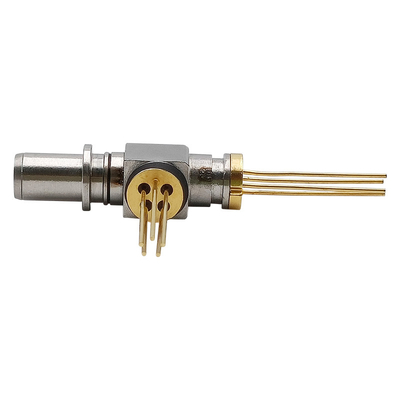

10GEPON ONU BOSA PRX30 نامتقارن SC APC UPC pigtail TX 1310nm DFB 1.25G 1G RX 1577nm APD 10G 10.3125G FTTH FTTX
طرح جوشکاری لیزر را بپذیرید
کاربرد نقطه به نقطه
ایزولاسیون نوری بالا
APD-TIA با حساسیت بالا
دمای کار: 0 ~ 75 ℃ یا -40 ~ 85 ℃
پلاگین SC BOSA
مطابق با GR - 468
اعتبار حداکثر مطلق:
| مورد | نماد | واحد | حداقل | حداکثر | توجه داشته باشید |
| دمای ذخیره سازی | تیSTG | ℃ | -40 | +85 | |
| دمای عملیاتی (محیط) | تیOPR | ℃ | 0 | +75 | |
| ولتاژ تغذیه | VCC | V | -0.5 | 4.5 | |
| دمای لحیم کاری سرب (حداکثر 10 ثانیه) |
تیاس | ℃ | --- | 260 | |
| جریان رو به جلو (LD) | منFLD | mA | --- | 150 | |
| ولتاژ معکوس (LD) | VRLD | V | --- | 2 | |
| جریان پیشرو (MPD) | منFMPD | mA | --- | 2 | |
| ولتاژ معکوس (MPD) | VRMPD | V | --- | 20 | |
| جریان پیشرو (PD) | منFPD | mA | --- | 10 | |
| ولتاژ معکوس (PD) | VRPD | V | --- | 20 |
مشخصات الکترواپتیکی فرستنده (TC=25°C، CW)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | منTH | TC=25℃ | --- | -- | 15 | mA |
| TC = 0 تا 75 ℃، | --- | -- | 40 | |||
| ولتاژ جلو | VF | PF=PF (حداقل)، TC =25℃ | --- | --- | 1.5 | V |
| توان خروجی نوری | Pf | CW، @ITH+20mA، 25℃، بدون پیچ خوردگی | 1.8 | --- | --- | میلی وات |
| توان خروجی نوری | Pf | CW، @ITH+20mA، 0 تا 75℃، | 1.1 | میلی وات | ||
| توان خروجی نوری | Pf | یا با توجه به نیاز مشتری | میلی وات | |||
| طول موج مرکز | λC | CW، TC=0 تا 75 ℃،، TX؛ 1310 نانومتر | 1270 | 1310 | 1360 | نانومتر |
| نظارت بر جریان | منم | CW، Pf=Ith+20mA، VRMPD=1.5V، Tc=25C، |
100 | --- | 900 | uA |
| تحمل از دست دادن بازگشت نوری | ORLT | در 1270 نانومتر یا 1310 نانومتر تست شده است | --- | --- | 12 | دسی بل |
| خطای ردگیری | ΔPf/Pf | 0 تا 75 ℃، CW، Pf (Ith+20mA)@Iم نگه دارید |
-1.5 | --- | +1.5 | دسی بل |
ویژگی های الکترواپتیکی گیرنده (TC=25°C، Vcc=3.3V)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| جریان عرضه | ICC | با توجه به انتخاب TO، محدوده متفاوت خواهد بود | --- | --- | --- | mA |
| عملیات طول موج | λ | RX: 1577 نانومتر | 1575 | 1577 | 1580 | نانومتر |
| قدرت اشباع | پSAT | Tc=0~75℃، (تست در 10.3125Gbps PRBS31 ER=6dB BER<10E-3) |
-8 | --- | --- | dBm |
| حساسیت | سن | Tc=0~75℃، (تست در 10.31252Gbps PRBS31 ER=6dB BER<10E-3) |
--- | -30 | dBm | |
| افت برگشت نوری | ORL | λ=1577 نانومتر | 20 | --- | --- | دسی بل |
| تداخل نوری | XTALK | 1270 نانومتر/1577 نانومتر یا 1310 نانومتر/1577 نانومتر |
40 | --- | دسی بل |
طرح کلی ابعاد
