جزئیات محصول:
|
| نام محصول: | XGPON ONU BOSA | بسته: | DFB+APD-TIA |
|---|---|---|---|
| فاصله: | 20 کیلومتر | نرخ داده: | Tx 2.5G/Rx10GG |
| طول موج (nm): | TX1270nm/RX1577nm | دمای عملیاتی (℃): | 0-75 درجه سانتیگراد |
| توان خروجی @25℃: | > 2.5 میلی وات | حساسیت @25℃: | < -29.5dBm |
| کلید واژه ها: | XGPON ONU BOSA، DFB APD، SC APC Pigtail | ||
| برجسته کردن: | APC XGPON ONU,BOSA XGPON ONU,DFB UPC Pigtail |
||

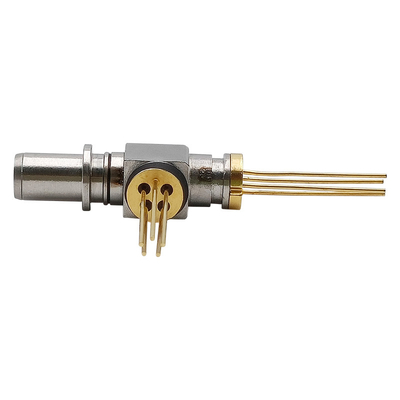

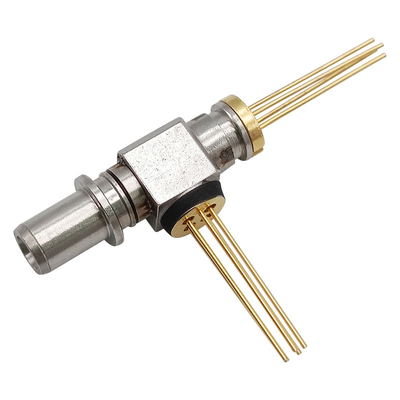

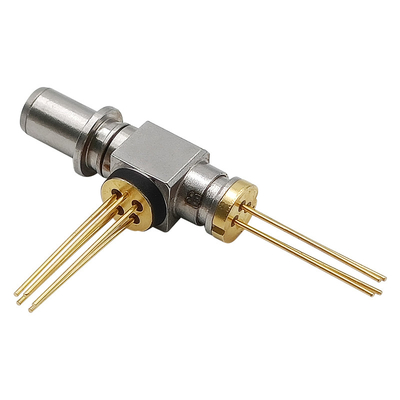

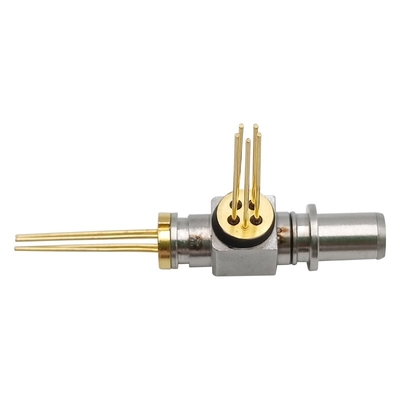

XGPON ONU BOSA N1 SC APC UPC Pigtail Recetacle TX 1270nm DFB 2.488G 2.5G 2G RX 1577nm APD 9.953G 10G FTTH FTTX
شرح
این XGPON BOSA یک زیرمجموعه نوری با کارایی بالا در تک فیبر با استفاده از فرستنده 1270 نانومتری و گیرنده 1577 نانومتری است.
بخش فرستنده از یک لیزر 1270 نانومتری DFB چاه کوانتومی چندگانه استفاده می کند که از عملکرد حالت انفجاری پشتیبانی می کند.بخش گیرنده از یک TO-can ساخته شده در یک تراشه APD با طول موج بلند و یک تقویت کننده ترانس امپدانس 10Gbps استفاده می کند.ایزولاسیون نوری بالا و بدون بازتاب با استفاده از فیلتر CWDM و ایزولاتور نوری به دست می آید.
اعتبار حداکثر مطلق
| مورد | واحد | حداقل | حداکثر | توجه داشته باشید |
| جریان رو به جلو برای LD | mA | -- | 120 | |
| ولتاژ معکوس برای LD | V | -- | 2 | |
| جریان رو به جلو برای MPD | mA | -- | 2 | |
| ولتاژ معکوس برای MPD | V | -- | 20 | |
| APD ولتاژ معکوس | V | -- | Vbr | |
| ولتاژ تغذیه TIA | V | -0.4 | 4 | |
| دمای عملیاتی | درجه سانتی گراد | -40 | 85 | |
| دمای ذخیره سازی | درجه سانتی گراد | -40 | 85 | |
| رطوبت نسبی ذخیره سازی | % | -- | 85 | |
| دمای لحیم کاری | درجه سانتی گراد | -- | 260 | (*1) |
| آستانه ESD | V | 500 |
(*1): برای لحیم کاری با آهن و 10 ثانیه روی سرب
مشخصات الکترواپتیکی فرستنده (TC=25°C، CW)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| نرخ بیت فرستنده | -40 تا 85 درجه سانتیگراد | -- | 2.488 | -- | گیگابیت بر ثانیه | |
| جریان آستانه | Ith | 25 درجه سانتی گراد | -- | 8 | 15 | mA |
| Ith | -40 تا 85 درجه سانتیگراد | -- | -- | 50 | mA | |
| توان خروجی نوری (*2) | Pf | 25 درجه سانتی گراد، اگر = Ith + 20 میلی آمپر | 2.5 | -- | -- | میلی وات |
| Pf | 85 درجه سانتیگراد، اگر=Ith+20mA | 1.5 | -- | -- | میلی وات | |
| بهره وری شیب | SE | 25 درجه سانتی گراد، اگر = Ith + 20 میلی آمپر | 0.125 | -- | -- | میلی وات |
| 85 درجه سانتیگراد، اگر=Ith+20mA | 0.075 | -- | -- | میلی وات | ||
| ولتاژ جلو | Vf | If=Ith+20mA | -- | 1.1 | 1.8 | V |
| طول موج مرکزی | ال سی | If=Ith+20mA, 25°C | 1260 | 1270 | 1280 | نانومتر |
| نسبت سرکوب حالت جانبی | SMSR | If=Ith+20mA، -40~85°C | 30 | -- | -- | دسی بل |
| نظارت بر جریان | من هستم | If=Ith+20mA | 100 | -- | 1200 | mA |
| خطای ردیابی (*3) | TE | Tc=-40~85 درجه سانتیگراد | -1.5 | -- | 1.5 | دسی بل |
(*2): به SMF 9/125mm راه اندازی شد
(*3): DPf = 10x log (Pf (Tc) / Pf (25°C))، Im hold (@Pf=2.5mW، 25°C)
ویژگی های الکترواپتیکی گیرنده (TC=25°C، Vcc=3.3V)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| ولتاژ تغذیه | Vcc | بدون بار | 3.0 | 3.3 | 3.6 | V |
| جریان عرضه | Icc | بدون بار | -- | -- | 50 | mA |
| طول موج عملیاتی | ل | 1575 | 1577 | 1580 | نانومتر | |
| حساسیت | سن | 9.953Gbps، NRZ، PRBS23، ER=8.2dB، BER=10E-3 | -- | -- | -29.5 | dBm |
| اضافه بار | OL | -7.0 | -- | -- | dBm | |
| ولتاژ شکست | Vbr | شناسه = 10 میلی آمپر | 22 | -- | 45 | V |
| افت برگشت نوری | RL | l=1270 نانومتر | 10 | -- | -- | دسی بل |
| l=1577 نانومتر | 20 | -- | -- | دسی بل | ||
| تداخل نوری | ایکس تاک | -- | -45 | -40 | دسی بل | |
| جداسازی نوری از منبع خارجی | ISO | l=1260~1560nm | 35 | -- | -- | دسی بل |
| l=1600~1675nm | 35 | -- | -- | دسی بل |
سایر خصوصیات
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید |
| قطر میدان حالت | 8 | 9 | 10 | میلی متر | ||
| قطر گلدینگ | 123 | 125 | 127 | میلی متر | ||
| از دست دادن خمیدگی ماکرو فیبر | 0.05 | دسی بل | شعاع 16 میلی متر | |||
| فقدان درج کانکتور نوری | -- | -- | 0.4 | دسی بل | کانکتور SC/APC | |
| شعاع خمشی فیبر | 25 | -- | -- | میلی متر | ||
| قطر فیبر | 0.8 | 0.9 | 1.0 | میلی متر | ||
| طول فیبر | 280 | -- | 340 | میلی متر | L | |
| نیروی کششی در مونتاژ LD | 30 | -- | -- | کیلوگرم وزن | ||
| نیروی کششی در مونتاژ APD | 15 | -- | -- | کیلوگرم وزن | ||
| استحکام برشی در جوش XY | 30 | -- | -- | کیلوگرم وزن | ||
| نیروی کششی روی فیبر پیگتیل | 5 | -- | -- | ن |
(*4): فیبر اتصال فیبر انتهایی مطابق با IPC-8497-1 است
