جزئیات محصول:
|
| نام محصول: | GEPON ONU BOSA PX20 | بسته: | DFB + PIN-TIA |
|---|---|---|---|
| فاصله: | 20 کیلومتر | نرخ داده (Gbps): | 2.5G/1.25G |
| طول موج: | TX1310nm/RX1490nm | دمای عملیاتی (℃): | -20 تا 85 درجه سانتیگراد |
| توان خروجی @25℃: | 1.6 - 3.5mW | حساسیت @25℃: | < -29.5dBm |
| کلید واژه ها: | GEPON ONU BOSA، SC UPC APC Pigtail | ||
| برجسته کردن: | PX20 GEPON ONU,BOSA GEPON ONU,SC UPC pigtail |
||

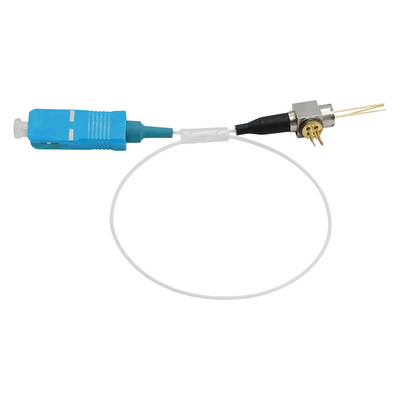

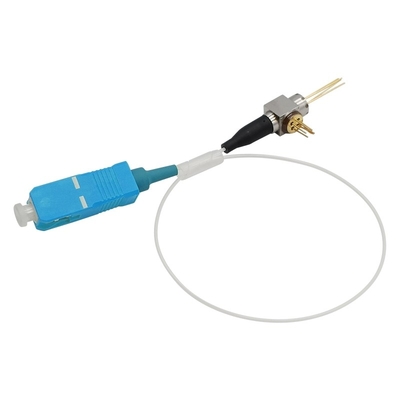

GEPON ONU BOSA PX20 SC UPC APC Pigtail Recetacle TX 1310nm FP RX 1490nm PIN 1.25G 1G FTTH FTTX
شرح

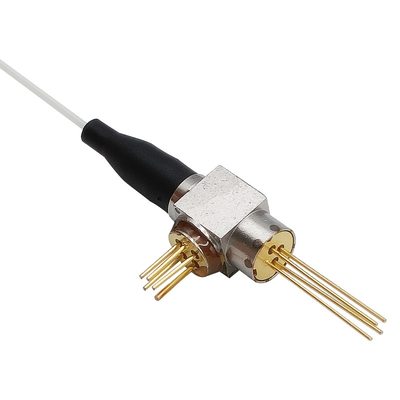

این BOSA یک زیرمجموعه نوری با کارایی بالا در تک فیبر با استفاده از فرستنده 1310 نانومتری و گیرنده 1490 نانومتری است.
بخش فرستنده از یک لیزر 1310 نانومتری DFB چاه کوانتومی چندگانه استفاده می کند که از عملیات حالت انفجاری پشتیبانی می کند.بخش گیرنده از یک TO-can ساخته شده در یک دیود پین با طول موج بلند و یک تقویت کننده Super transimpedance 2.5Gbps استفاده می کند.
اعتبار حداکثر مطلق
| مورد | واحد | حداقل | حداکثر | توجه داشته باشید |
| جریان رو به جلو برای LD | mA | -- | 120 | |
| ولتاژ معکوس برای LD | V | -- | 2 | |
| جریان رو به جلو برای MPD | mA | -- | 2 | |
| ولتاژ معکوس برای MPD | V | -- | 15 | |
| قدرت نوری برای Rx | dBm | 5 | -- | |
| APD Forward Current | mA | -- | 2 | |
| جریان معکوس APD | mA | -- | 3 | |
| APD ولتاژ معکوس | V | Vbr | ||
| ولتاژ تغذیه TIA | V | -0.4 | 4 | |
| دمای عملیاتی | درجه سانتی گراد | -5 | 75 | |
| دمای ذخیره سازی | درجه سانتی گراد | -40 | 85 | |
| رطوبت نسبی ذخیره سازی | % | -- | 85 | |
| دمای جریان مجدد لحیم کاری | درجه سانتی گراد | -- | 260 | (*1) |
(*1): برای لحیم کاری با آهن و 10 ثانیه روی سرب
مشخصات الکترواپتیکی فرستنده (TC=25°C، CW)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | Ith | Tc=25 درجه سانتی گراد | -- | 10 | 15 | mA |
| Tc=-5~75 درجه سانتیگراد | 1 | -- | 50 | mA | ||
| توان خروجی نوری (*2) | Pf | If=Ith+20mA, Tc=25°C | 1.6 | -- | 3.5 | میلی وات |
| If=Ith+20mA، Tc=-5~75°C | 1.0 | -- | -- | میلی وات | ||
| بهره وری شیب | η | If=Ith+20mA, Tc=25°C | 0.08 | -- | 0.175 | mW/mA |
| If=Ith+20mA، Tc=-5~75°C | 0.05 | -- | -- | mW/mA | ||
| جریان رو به جلو | اگر | Pf=2.5mW، Tc=-5~75°C | -- | -- | 70 | mA |
| ولتاژ جلو | Vf | If=Ith+20mA | -- | 1.1 | 1.5 | V |
| زمان ظهور/سقوط | تیr/تیf | 20% ~ 80% | -- | 0.1 | 0.2 | ns |
| طول موج مرکزی | ال سی | If=Ith+20mA, Tc=25°C | 1300 | 1310 | 1320 | نانومتر |
| If=Ith+20mA, Tc=-5~75°C | 1290 | -- | 1330 | نانومتر | ||
| عرض طیف (RMS) | DL | If=Ith+20mA, Tc=-5~75°C | -- | 0.32 | 1.0 | نانومتر |
| نسبت سرکوب حالت جانبی | SMSR | If=Ith+20mA, Tc=-5~75°C | 30 | -- | -- | دسی بل |
| نظارت بر جریان | من هستم | If=Ith+20mA, Tc=-5~75°C | 100 | -- | 1000 | mA |
| نظارت بر جریان تاریک | شناسه | Vrp=5V | -- | -- | 100 | nA |
| مانیتور ظرفیت خازنی | سی | Vrp=5V، f=1MHz | 4 | -- | 15 | pF |
| خطای ردیابی (*3) | TE | Tc=-5 ~ 75 درجه سانتی گراد | -1.5 | -- | 1.5 | دسی بل |
(*2): به SMF 9/125mm راه اندازی شد
(*3): DPf =10x log (Pf (Tc) / Pf (25°C))، Im hold (@Pf=2mW, 25°C)
ویژگی های الکترواپتیکی گیرنده (TC=25°C، Vcc=3.3V)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد | ||||||
| ولتاژ تغذیه | Vcc | 3.0 | 3.3 | 3.6 | V | |||||||
| جریان عرضه | Icc | بدون بار | -- | 20 | 24 | mA | ||||||
| طول موج عملیاتی | ل | Tc=-5~75 درجه سانتیگراد | 1480 | -- | 1500 | نانومتر | ||||||
| حساسیت | سن | 2.5Gbps، PRBS23، ER=10dB، BER=10E-10، RL=50Ω، NRZ | -- | -- | -29.5 | dBm | ||||||
| اضافه بار | OL | -7.0 | -- | -- | dBm | |||||||
| امپدانس خروجی | روت کردن | تک پایان | 40 | -- | 60 | Ω | ||||||
| ولتاژ خروجی دیفرانسیل | Vpp | بار دیفرانسیل 100Ω، 2.5 گیگابیت بر ثانیه | -- | -- | 1000 | mV | ||||||
| جریان تاریک | شناسه | Vcc=3.3V، بدون ورودی | -- | -- | 150 | nA | ||||||
| افت برگشت نوری | ORL1310 | 1310 نانومتر | -- | -- | -15 | دسی بل | ||||||
| ORL1490 | 1490 نانومتر | -- | -- | -20 | دسی بل | |||||||
| تداخل نوری | ایکس تاک | 1310 نانومتر/1490 نانومتر | -- | -- | -47 | دسی بل | ||||||
| جداسازی نوری از منبع خارجی | ISO1 | l=1441~1450nm | 25 | -- | -- | دسی بل | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440 نانومتر | 35 | -- | -- | دسی بل | |||||||
| l=1540~1625nm | ||||||||||||
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | توجه داشته باشید | ||||||
| قطر میدان حالت | 8 | 9 | 10 | میلی متر | ||||||||
| قطر گلدینگ | 123 | 125 | 127 | میلی متر | ||||||||
| از دست دادن خمیدگی ماکرو فیبر | 0.05 | دسی بل | شعاع 16 میلی متر | |||||||||

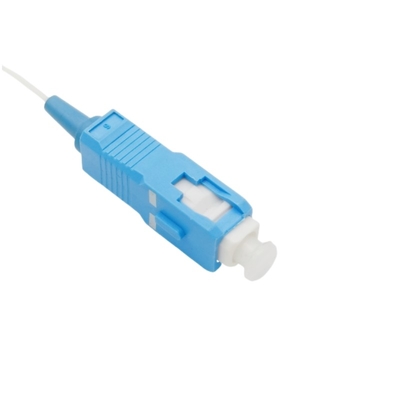

| فقدان درج کانکتور نوری | -- | -- | 0.4 | دسی بل | کانکتور SC/UPC | |||||||
| شعاع خمشی فیبر | 25 | -- | -- | میلی متر | ||||||||
| قطر فیبر | 0.8 | 0.9 | 1.0 | میلی متر | ||||||||
| طول فیبر | 210 | -- | 250 | میلی متر | L | |||||||
| دمای عملیات فیبر | 75 | -- | -- | درجه سانتی گراد | ||||||||
| نیروی کششی در مونتاژ LD | 30 | -- | -- | کیلوگرم وزن | ||||||||
| نیروی کششی در مونتاژ APD | 15 | -- | -- | کیلوگرم وزن | ||||||||
| استحکام برشی در جوش XY | 30 | -- | -- | کیلوگرم وزن | ||||||||
| نیروی کششی روی فیبر پیگتیل | 10 | -- | -- | ن | ||||||||
(*4): فیبر اتصال فیبر انتهایی مطابق با IPC-8497-1 است
طرح کلی ابعاد
