جزئیات محصول:
|
| نام محصول: | GPON ONU BOSA | بسته: | DFB+APD-TIA |
|---|---|---|---|
| فاصله: | 20 کیلومتر | نرخ داده (Gbps): | Tx 1.244Gbps/Rx2.488Gbps |
| طول موج (nm): | TX1310nm/RX1490nm | دمای عملیاتی (℃): | 0-75℃ /-40~85℃ |
| توان خروجی @25℃: | > 1.8 میلی وات | حساسیت @25℃: | < -31dBm |
| کلید واژه ها: | GPON ONU BOSA، DFB APD، SC APC Pigtail | ||
| برجسته کردن: | APC UPC Pigtail,1.244G UPC Pigtail,1310 نانومتری GPON ONU |
||

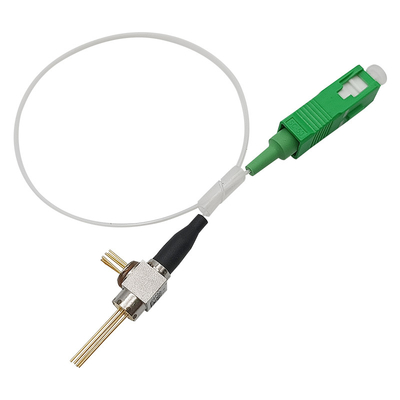

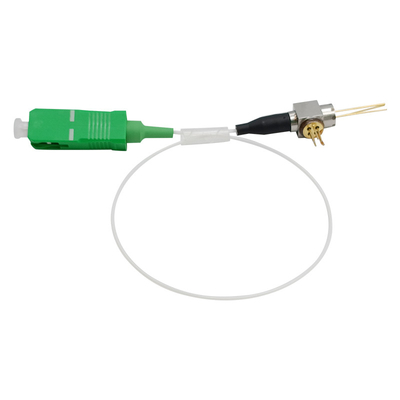

GPON ONU BOSA کلاس B+ SC APC UPC Pigtail Recetacle TX 1310nm DFB 1.244G RX 1490nm APD 2.488G for FTTH FTTX
طرح جوشکاری لیزر را بپذیرید
کاربرد نقطه به نقطه
ایزولاسیون نوری بالا
APD-TIA با حساسیت بالا
دمای کار: 0 ~ 75 ℃ یا -40 ~ 85 ℃

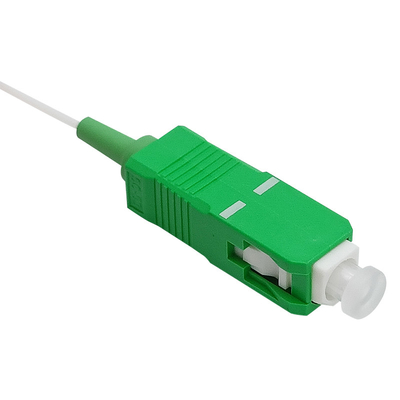

پلاگین SC BOSA
مطابق با GR - 468
شرح

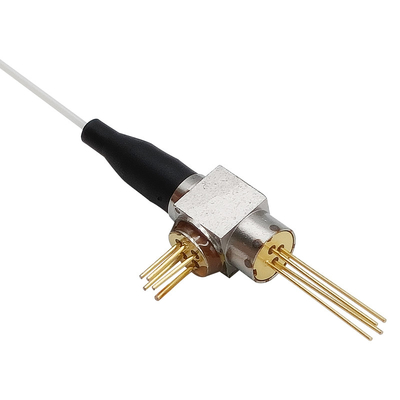

Gigaopto's GPON ONU BOSA with SC pigtail یک دستگاه فرستنده گیرنده دو جهته مناسب برای کاربرد GPON ONU است.این دستگاه از یک فرستنده، یک گیرنده، فیلتر WDM و یک پیگتیل فیبر تک حالته تشکیل شده است.بخش فرستنده از لیزر 1310 نانومتری DFB خنک نشده با فتودیود مانیتور استفاده می کند، بخش گیرنده از گیرنده APD 1490 نانومتری Continue-Mode با Super TIA استفاده می کند.
اعتبار حداکثر مطلق
| مورد | نماد | واحد | حداقل | حداکثر | توجه داشته باشید |
| دمای کیس عملیاتی (مورد) |
TOPR | ℃ | 0 | 75 | |
| دمای ذخیره سازی | TSTG | ℃ | -40 | 85 | |
| ذخیره سازی و رطوبت عملیاتی | % | 85 | |||
| دمای لحیم کاری سرب | TS | ℃ | 260 | ||
| توان خروجی نوری | dBm | 5 | |||
| جریان رو به جلو (LD) | IFLD | mA | 150 | ||
| ولتاژ معکوس (LD) | VRLD | V | 2 | ||
| MPD Forward Current | IFMPD | mA | 2 | ||
| MPD ولتاژ معکوس | VRMPD | V | 20 |
مشخصات الکترواپتیکی فرستنده (TC=25°C، CW)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| جریان آستانه | ITH | TC=25℃ | --- | -- | 12 | mA |
| TC = 0 ~ 70 ℃ | --- | -- | 40 | |||
| ولتاژ جلو | VF | PF=PF (حداقل)، TC =25℃ | --- | --- | 1.9 | V |
| توان خروجی نوری (کلاس B+) | Pf | CW، @ITH+20mA، 25℃ | 1.8 | --- | --- | میلی وات |
| توان خروجی نوری (کلاس B+) | Pf | CW، @ITH+20mA، 0 تا 75 ℃ | 1 | --- | --- | میلی وات |
| توان خروجی نوری (کلاس C+) | Pf | CW، @ITH+20mA، 25℃، بدون پیچ خوردگی | 2.4 | --- | --- | میلی وات |
| توان خروجی نوری (کلاس C+) | Pf | CW، @ITH+20mA، 0 تا 75 ℃ | 1.5 | میلی وات | ||
| توان خروجی نوری (کلاس C++) | Pf | CW، @ITH+20mA، 25℃، بدون پیچ خوردگی | 3.0 | --- | میلی وات | |
| توان خروجی نوری r (کلاس C++) | Pf | CW، @ITH+20mA، 0 تا 75 ℃ | 1.8 | میلی وات | ||
| طول موج مرکز | λC | CW، TC = 0 تا 75 ℃، TX؛ 1490 نانومتر | 1470 | 1490 | 1510 | نانومتر |
| نظارت بر جریان | من هستم | CW,Pf=Ith+20mA | 100 | --- | 900 | uA |
| خطای ردگیری | ΔPf/Pf | 0 تا 75 ℃، CW، Pf (Ith + 20 میلی آمپر) @ نگه داشتن IM | -1.5 | --- | +1.5 | دسی بل |
ویژگی های الکترواپتیکی گیرنده (TC=25°C، Vcc=3.3V)
| مورد | نماد | شرایط آزمایشی | حداقل | تایپ کنید | حداکثر | واحد |
| جریان عرضه | ICC | محدوده با توجه به انتخاب TO متفاوت خواهد بود | --- | --- | --- | mA |
| عملیات طول موج | λ | RX: 1310 نانومتر | 1290 | 1310 | 1330 | نانومتر |
| PIN-TIA قدرت اشباع | PSAT | 1.25 گیگابیت بر ثانیه، PRBS23 BER=10-10، λ=1310nm |
--- | --- | --- | dBm |
| حساسیت | سن | 1.25 گیگابیت بر ثانیه، PRBS23 BER=10-10، λ=1310nm |
--- | -31 | dBm | |
| افت برگشت نوری | ORL | -7 | --- | --- | دسی بل | |
| تداخل نوری | XTALK | --- | --- | -45 | دسی بل |
طرح کلی ابعاد
امکانات
تجاری: -5°C~70°C
صنعتی: -40 تا 85 درجه سانتیگراد
کاربرد
استانداردها
