جزئیات محصول:
|
| سرعت انتقال داده: | 10 گیگابیت بر ثانیه | طول موج مرکز: | TX1550nm/RX1490nm |
|---|---|---|---|
| نوع رابط: | ظرف LC/SC | نوع فرستنده: | EML |
| نوع گیرنده: | سنجاق | توان خروجی نوری: | > 2.8 میلی وات |
| حساسیت: | <-25.5dBm | کلید واژه ها: | 10Gbps BOSA T1550nm R1490nm، 10G BOSA EMLPIN |
| برجسته کردن: | مجموعه فرعی نوری RX1490nm,زیر مجموعه نوری TX1550nm,10G WDM |
||

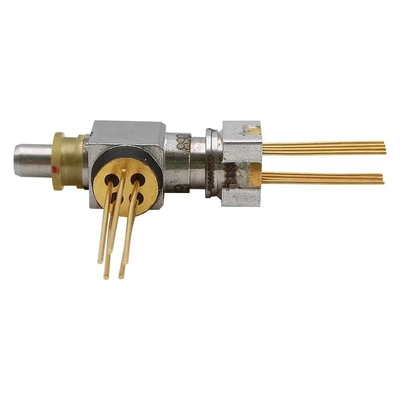

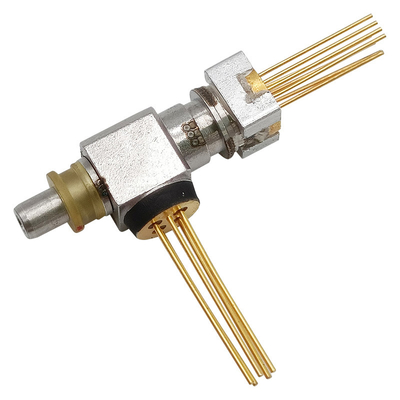

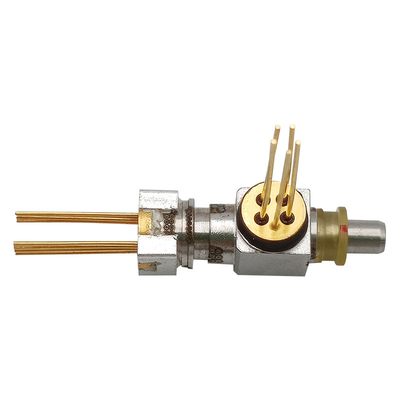

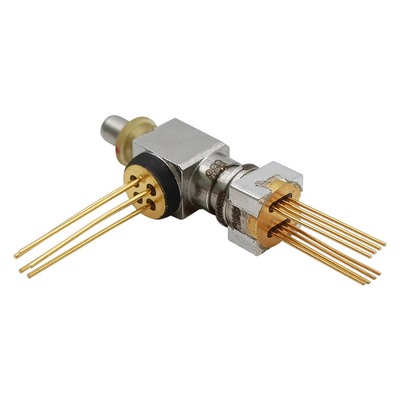

10 گرمbpsLC SC WDM BOSA TX1550nm EML/پین RX1490nmمجموعه فرعی نوری دو جهته
شرح
BOSA-T1550EML-R1490PIN-10G-LC-REC GIGAOPTO برای ارتباطات داده طراحی شده است و از سرعت داده 10Gb/s پشتیبانی می کند.سمت فرستنده از لیزر 1550 نانومتری EML استفاده می کند.سمت گیرنده از یک پین 1490 نانومتری با TIA استفاده می کند.
حداکثر مطلق رتبه بندی (Tc=25℃)
| پارامتر | نماد | حداقل | حداکثر | واحد |
| ولتاژ معکوس (LD) | VRL | --- | 2 | V |
| جریان رو به جلو (LD) | منFL | --- | 150 | mA |
| جریان پیشرو (MPD) | منFD | --- | 10 | mA |
| دمای کیس عملیاتی | تیOP | 0 | 75 | ℃ |
| دمای ذخیره سازی | تیSTG | -40 | +85 | ℃ |
| دمای لحیم کاری سرب (حداکثر 10 ثانیه) | تیاس | --- | 260 | ℃ |
| جریان NTC | INTC | 5 | V | |
| ولتاژ NTC | VNTC | 2 | mA | |
| جریان TEC | ITEC | -0.96 | 0.96 | آ |
| TEC ولتاژ | VTEC | -1.29 | 1.29 | V |
| مقاومت (استاندارد 10KΩ@25℃) | Rth | 9.5 | 10.5 | KΩ |
| ثابت B از Rth | ب | 3800 | 4000 | ک |
نوری&ویژگی های الکتریکی
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| فرستنده(TC=25±3℃) | ||||||
| جریان آستانه | منهفتم | --- | --- | 20 | mA | CW |
| تنظیم دمای لیزر | تیld | 40 | 45 | 50 | ℃ | |
| توان خروجی نوری | Pf | 2.8 | --- | --- | میلی وات |
CW، Iop = 60 میلی آمپر، Tld= 45℃،VEA=0V |
| ولتاژ بهره برداری | Vop | --- | 1.2 | 1.6 | V | CW، Iop＝Ith+20mA |
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر |
Iop = 60 میلی آمپر، Tld = 45 ℃، VEA=0V |
| نظارت بر جریان | من هستم | 50 | --- | 1500 | μA | Iop = 60 mA، Tld = 45 ℃ |
| SMSR | --- | 35 | --- | --- | دسی بل |
Iop = 60 میلی آمپر، Tld = 45 ℃، VEA=0V |
| خطای ردیابی (CW) | TE | -1.0 | --- | 1.0 | دسی بل | 0℃/+45℃، +45℃/+75℃ |
| گیرنده(TC=25±3℃) | ||||||
| ولتاژ تغذیه | VCC | 2.97 | 3.3 | 3.6 | V | |
| ولتاژ شکست | VBR | 27 | 33 | 45 | V | Id=10μA، Vcc خاموش است |
| جریان عرضه | منسی سی | --- | 27 | 43 | mA | دی سی |
| طول موج نوری | λ | 1470 | 1490 | 1510 | نانومتر | |
| حساسیت | سن | --- | --- | -25.5 | dBm |
λ=1490 نانومتر، PRBS=2^31-1، BER=10-12،ER=10dB،@10Gbps |
| قدرت اشباع | پسات | -6 | --- | --- | dBm | |
| پاسخگویی PD | آر | 0.65 | --- | --- | A/W | λ=1490 نانومتر، CW |
امکانات
کاربرد
استاندارد
طرح کلی طراحی(واحد: میلی متر)
