جزئیات محصول:
|
| سرعت: | 10 گیگابیت بر ثانیه | طول موج: | TX1490nm/RX1550nm |
|---|---|---|---|
| کانکتور نوری: | ظرف LC/SC | نوع فرستنده: | EML |
| نوع گیرنده: | APD | حساسیت: | <-25.5dBm |
| اضافه بار: | >-6dBm | کلید واژه ها: | 10Gbps BOSA T1490nm، 10G BOSA EML APD |
| برجسته کردن: | زیرمجموعه نوری APD,زیرمجموعه نوری EML,زیرمجموعه نوری 10 گیگابیت در ثانیه |
||

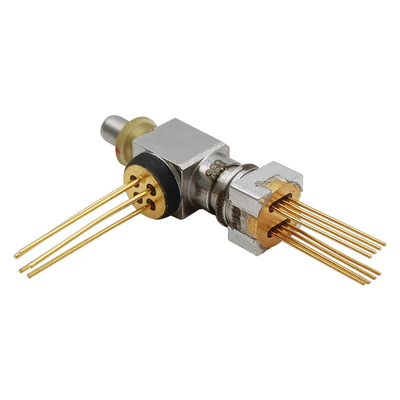

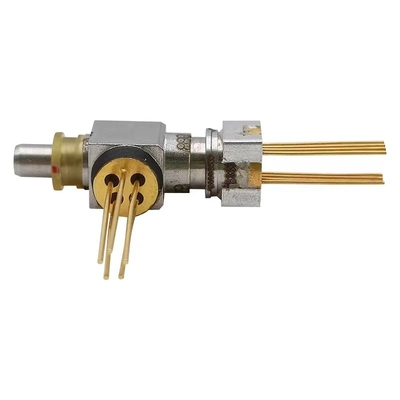

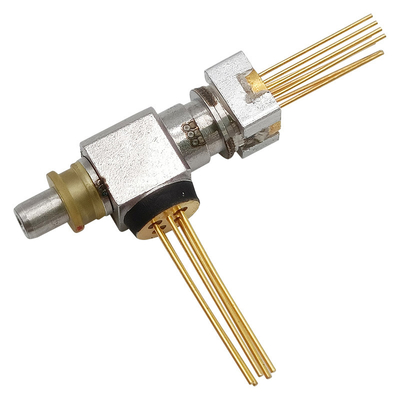

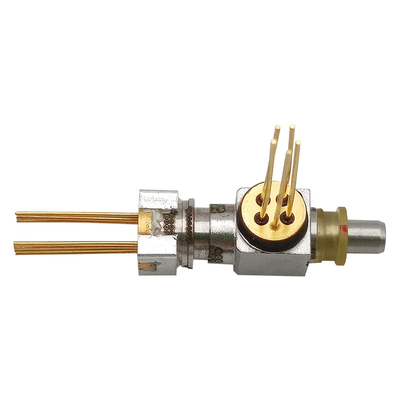

10 گرمbpsWDM BOSA TX1490nm EML/RX1550nm APD LC SCمجموعه فرعی نوری دو جهته
شرح
BOSA-T1490EML-R1550APD-10G-LC-REC GIGAOPTO برای ارتباطات داده طراحی شده است و تا سرعت داده 10Gbps را پشتیبانی می کند.سمت فرستنده از لیزر 1490 نانومتری EML استفاده می کند.سمت گیرنده از APD 1550 نانومتری با TIA استفاده می کند.
حداکثر مطلق رتبه بندی (Tc=25℃)
| پارامتر | نماد | حداقل | حداکثر | واحد |
| ولتاژ معکوس (LD) | VRL | --- | 2 | V |
| جریان رو به جلو (LD) | منFL | --- | 150 | mA |
| جریان پیشرو (MPD) | منFD | --- | 10 | mA |
| دمای کیس عملیاتی | تیOP | 0 | 75 | ℃ |
| دمای ذخیره سازی | تیSTG | -40 | +85 | ℃ |
| لحیم کاری سرب (دما)/(زمان) | --- | --- | 260/10 | ℃/ ثانیه |
| جریان NTC | INTC | 5 | V | |
| ولتاژ NTC | VNTC | 2 | mA | |
| جریان TEC | ITEC | -0.96 | 0.96 | آ |
| TEC ولتاژ | VTEC | -1.29 | -1.29 | V |
| مقاومت (استاندارد 10KΩ@25℃ | Rth | 9.5 | 10.5 | KΩ |
| ثابت B از Rth | ب | 3800 | 4000 | ک |
نوری&ویژگی های الکتریکی
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| فرستنده(TC=25±3℃) | ||||||
| جریان آستانه | منهفتم | --- | --- | 20 | mA | CW |
| تنظیم دمای لیزر | تیld | 40 | 45 | 50 | ℃ | |
| توان نوری خروجی | پf | 2.8 | --- | --- | میلی وات |
CW، Iop = 60 میلی آمپر، Tld= 45℃،VEA=0V |
| ولتاژ بهره برداری | Vop | --- | 1.2 | 1.8 | V | Iop = 60 mA، Tld = 45 ℃ |
| طول موج مرکز | λc | 1470 | 1490 | 1510 | نانومتر |
Iop = 60 میلی آمپر، Tld = 45 ℃، VEA=0V |
| نظارت بر جریان | من هستم | 50 | --- | 1500 | μA | Iop = 60 mA، Tld = 45 ℃ |
| SMSR | --- | 35 | --- | --- | دسی بل |
op=60 mA,Tld=45℃, VEA=0V |
| خطای ردیابی (CW) | TE | -1.0 | --- | 1.0 | دسی بل | 0℃/+45℃، +45℃/+75℃ |
| گیرنده(TC=25±3℃) | ||||||
| ولتاژ تغذیه | VCC | 2.97 | 3.3 | 3.6 | V | |
| ولتاژ شکست | VBR | 27 | 33 | 45 | V | Id=10μA، Vcc خاموش است |
| جریان عرضه | منسی سی | --- | 27 | 43 | mA | دی سی |
| طول موج نوری | λ | 1530 | 1550 | 1570 | نانومتر | |
| حساسیت | سن | --- | --- | -25.5 | dBm |
λ=1550 نانومتر، PRBS=2^31-1، BER=10-10،ER=10dB،@10Gbps |
| قدرت اشباع | پسات | -6 | --- | --- | dBm | |
امکانات
تجاری: 0°C~70°C
صنعتی: -40 تا 85 درجه سانتیگراد
کاربرد
استاندارد
طرح کلی (واحد: میلی متر)
