جزئیات محصول:
|
| سرعت: | 10 گیگابیت بر ثانیه | طول موج: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| رابط: | ظرف LC/SC | نوع لیزر: | DFB |
| نوع PD: | سنجاق | حساسیت: | >-16dBm |
| توان خروجی نوری: | 0.8 تا 1.6mW | کلید واژه ها: | 10G T1330nm R1270nm BOSA، پین 1270nm DFB |
| برجسته کردن: | زیرمجموعه نوری 10 گیگابیت بر ثانیه,زیرمجموعه نوری WDM,LC SC TX1330nm |
||

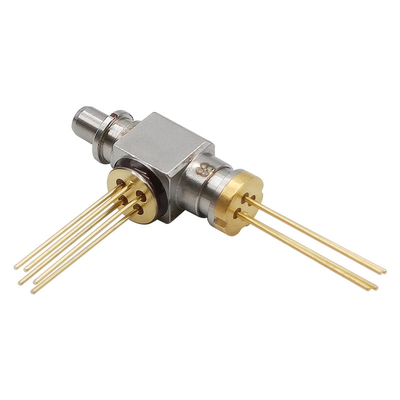

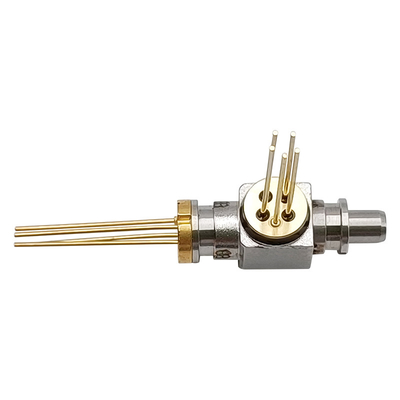

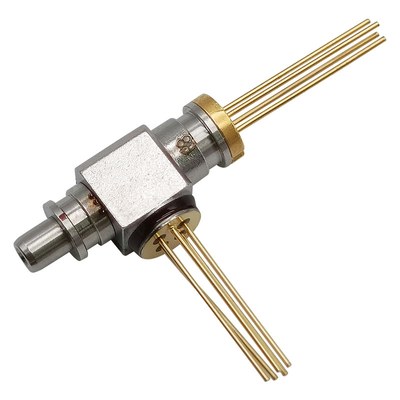

BOSA 10 گرمbpsWDM TX1330nm DFB/پین RX1270nm LC SCمجموعه فرعی نوری دو جهته
شرح
BOSA-T1330DFB-R1270PIN-10G-LC-REC GIGAOPTO برای ارتباطات داده طراحی شده است.سمت فرستنده از لیزر 1330 نانومتری DFB استفاده می کند.سمت گیرنده از یک پین 1270 نانومتری با TIA استفاده می کند.یک فیلتر WDM می تواند نور ورودی 1270 نانومتری و نور خروجی 1330 نانومتری را جدا کند.
حداکثر مطلق رتبه بندی (Tc=25℃، مگر این که خلاف آن قید شود)
| پارامتر | نماد | حداقل | حداکثر | واحد |
| ولتاژ معکوس (LD) | VRL | --- | 2 | V |
| ولتاژ معکوس (MPD) | VآرD | --- | 15 | V |
| جریان پیشرو (MPD) | منافD | --- | 2 | mA |
| ولتاژ عملیاتی TIA | VCC | 3.0 | 3.6 | V |
| دمای کیس عملیاتی | تیop | -40 | +85 | ℃ |
| دمای ذخیره سازی | تیSTG | -40 | +85 | ℃ |
| دمای لحیم کاری سرب (حداکثر 10 ثانیه) | تیاس | --- | 260 | ℃ |
| LD TO-can Pull Force | --- | 30 | --- | کیلوگرم |
| PD TO-can Pull Force | --- | 15 | --- | کیلوگرم |
| نیروی برشی | --- | 30 | --- | کیلوگرم |
| ESD | 500 | --- | --- | --- |
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| انتقال دهدr(TC=25±3℃) | ||||||
| جریان آستانه | منهفتم | --- | 8 | 15 | mA | سی دبلیو، تیسی=25℃ |
| --- | --- | 30 | CW، TC=85℃ | |||
| توان خروجی نوری | Pf | 0.8 | --- | 1.6 | میلی وات | CW، Iop=35mA، Tc=25℃ |
| ولتاژ بهره برداری | Vop | --- | 1.2 | 1.6 | V | CW، Iop＝Ith+20mA |
| زمان ظهور/سقوط | Tr /Tf | --- | --- | 120 | ps |
PF=5.0mW، نسبت خاموشی > 10dB، 20 تا 80 درصد بدون فیلتر |
| طول موج مرکز | λ | 1320 | 1330 | 1340 | نانومتر | Iop=30mA، Tc=25℃ |
| عرض طیف (-20dB) | Δλ | --- | --- | 1 | نانومتر |
Iop = 30 میلی آمپر، TC=-40℃~85℃ |
| نظارت بر جریان | من هستم | 100 | --- | 1000 | μA | CW، Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | دسی بل |
Iop = 30 میلی آمپر، TC=-40℃~85℃ |
| نظارت بر جریان تاریک | شناسه | --- | --- | 100 | nA | Vrd=5V |
| ظرفیت PD | سی | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| خطای ردیابی (CW) | TE | -1.5 | --- | 1.5 | دسی بل |
CW، -40℃/+85℃، مانیتور نگه داشتن جریان @ Iop=35mA |
| گیرنده(TC=25±3℃) | ||||||
| ولتاژ تغذیه | VCC | 3.0 | 3.3 | 3.6 | V | CW |
| جریان عرضه | منسی سی | 15 | 27 | 39 | mA | Vcc=3.3V |
| طول موج نوری | λ | 1250 | 1270 | 1290 | نانومتر | CW |
| حساسیت | سن | --- | --- | -16 | dBm |
λ=1270 نانومتر، PRBS=2^31-1، BER=10-12، ER=10dB، @10Gbps |
| قدرت اشباع | پسات | 0 | --- | --- | dBm | |
| پاسخگویی PD | آر | 0.7 | --- | --- | A/W | CW، λ=1270 نانومتر |
امکانات
کاربرد
استانداردس
طرح کلی (واحد: میلی متر)
