جزئیات محصول:
|
| نرخ داده (Gbps): | 10 گیگابیت بر ثانیه | طول موج: | Tx1270nm/Rx1330nm |
|---|---|---|---|
| کانکتور نوری: | LC/SC | نوع فرستنده: | DFB |
| نوع گیرنده: | سنجاق | حساسیت: | <-16dBm |
| کلید واژه ها: | 10G BOSA 1270 نانومتری، مجموعه فرعی نوری LC SC | ||
| برجسته کردن: | زیرمجموعه نوری LC SC,زیرمجموعه نوری RX1330nm,زیرمجموعه نوری دو جهته |
||

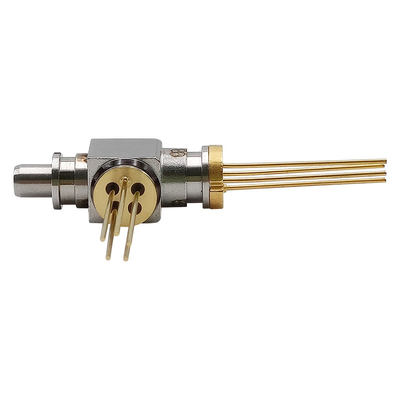

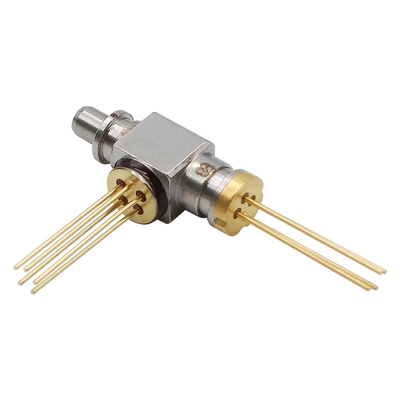

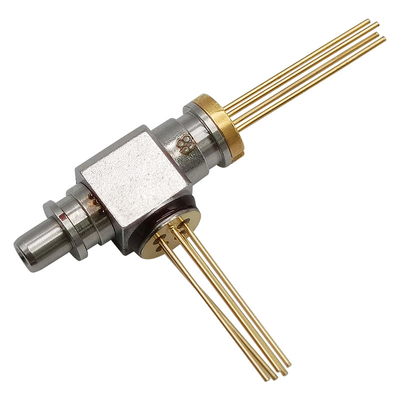

10 گرمbpsLC SC WDM BOSA TX1270nm DFB/پین RX1330nmمجموعه فرعی نوری دو جهته
شرح
BOSA-T1270DFB-R1330PIN-10G-LC-REC GIGAOPTO برای ارتباطات راه دور طراحی شده است و از سرعت داده تا 10 گیگابیت بر ثانیه پشتیبانی می کند.سمت فرستنده از لیزر 1270 نانومتری DFB استفاده می کند.سمت گیرنده از یک پین 1330 نانومتری با TIA استفاده می کند.
حداکثر مطلق رتبه بندی (Tc=25℃)
| پارامتر | نماد | حداقل | حداکثر | واحد |
| ولتاژ معکوس (LD) | VRL | --- | 2 | V |
| جریان رو به جلو (LD) | IFL | --- | 120 | mA |
| ولتاژ معکوس (MPD) | VRD | --- | 15 | V |
| جریان پیشرو (MPD) | منافD | --- | 2 | mA |
| ولتاژ عملیاتی TIA | VCC | +3.0 | +3.6 | V |
| دمای کیس عملیاتی | تیسی | -40 | +85 | ℃ |
| دمای ذخیره سازی | تیSTG | -40 | +85 | ℃ |
| دمای لحیم کاری سرب (حداکثر 10 ثانیه) | تیاس | --- | 260 | ℃ |
| LD TO-can Pull Force | --- | 30 | --- | کیلوگرم |
| PD TO-can Pull Force | --- | 15 | --- | کیلوگرم |
| نیروی برشی | --- | 30 | --- | کیلوگرم |
نوری&ویژگی های الکتریکی
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | شرایط آزمایشی |
| فرستنده(TC=25±3℃) | ||||||
| جریان آستانه | منهفتم | --- | 8 | 15 | mA | سی دبلیو، تیسی=25℃ |
| --- | 15 | 30 | CW، TC=85℃ | |||
| توان نوری خروجی | پf | 0.8 | --- | 1.6 | میلی وات | CW، Iop=35mA، Tc=25℃ |
| ولتاژ بهره برداری | Vf | --- | 1.2 | 1.8 | V | CW، Iop ＝35 میلی آمپر |
| زمان ظهور/سقوط | Tr /Tf | --- | --- | 120 | ps |
PF=5.0mW، انقراض نسبت > 10dB 20 تا 80 درصد بدون فیلتر |
| طول موج مرکز | λp | 1260 | 1270 | 1280 | نانومتر | Iop=30mA، Tc=25℃ |
| عرض طیف (RMS) | Δλ | --- | --- | 1 | نانومتر | Iop= 30mA، TC=-40℃~85℃ |
| نظارت بر جریان | من هستم | 100 | --- | 1000 | μA | Vrd=5V |
| SMSR | --- | 30 | 35 | --- | دسی بل | Iop=30mA، TC=-40℃~85℃ |
| ظرفیت PD | سی | --- | 3 | 10 | pF | Vrd=5V@f=1MHz |
| خطای ردگیری | TE | -1.5 | --- | 1.5 | دسی بل |
CW، -40℃/+85℃، نگه داشتن جریان مونتیور @ Iop=35mA |
| گیرنده(TC=25±3℃) | ||||||
| ولتاژ تغذیه | VCC | 3.0 | 3.3 | 3.6 | V | CW |
| جریان تامین TIA | منسی سی | 15 | 27 | 39 | mA | Vcc=3.3V |
| طول موج نوری | λ | 1310 | 1330 | 1350 | نانومتر | CW |
| حساسیت | سن | --- | --- | -16 | dBm |
λ=1330 نانومتر، PRBS=2^31-1، BER=10-12،ER=10dB، @10Gbps |
| قدرت اشباع | پسات | 0 | --- | --- | dBm | |
| پاسخگویی PD | آر | 0.7 | --- | --- | A/W | CW، λ = 1330nm. |
امکانات
کاربرد
استاندارد
طرح کلی (واحد: میلی متر)
