جزئیات محصول:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| برجسته کردن: | فرستنده و گیرنده نوری دو طرفه 10GBASE-BX,فرستنده و گیرنده نوری دو طرفه XFP,ماژول گیرنده نوری دو طرفه دیگر |
||

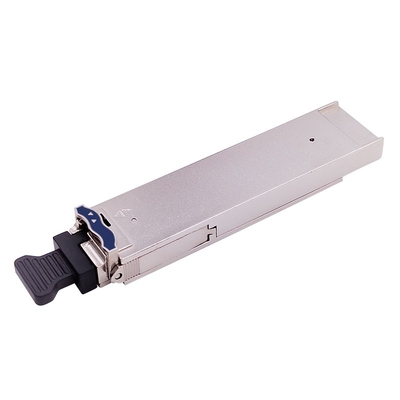

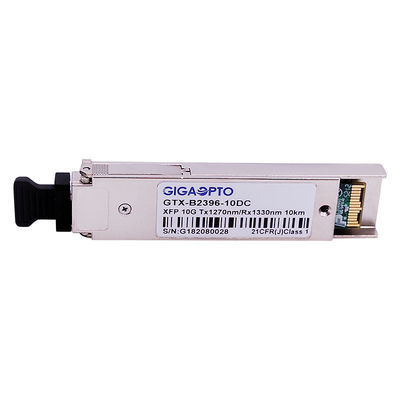

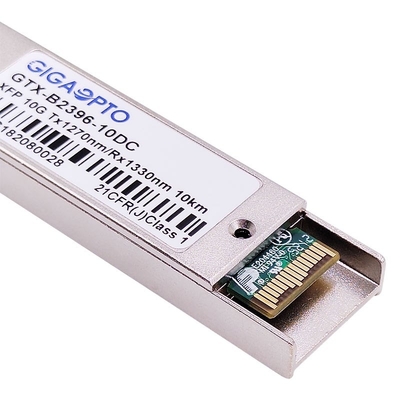

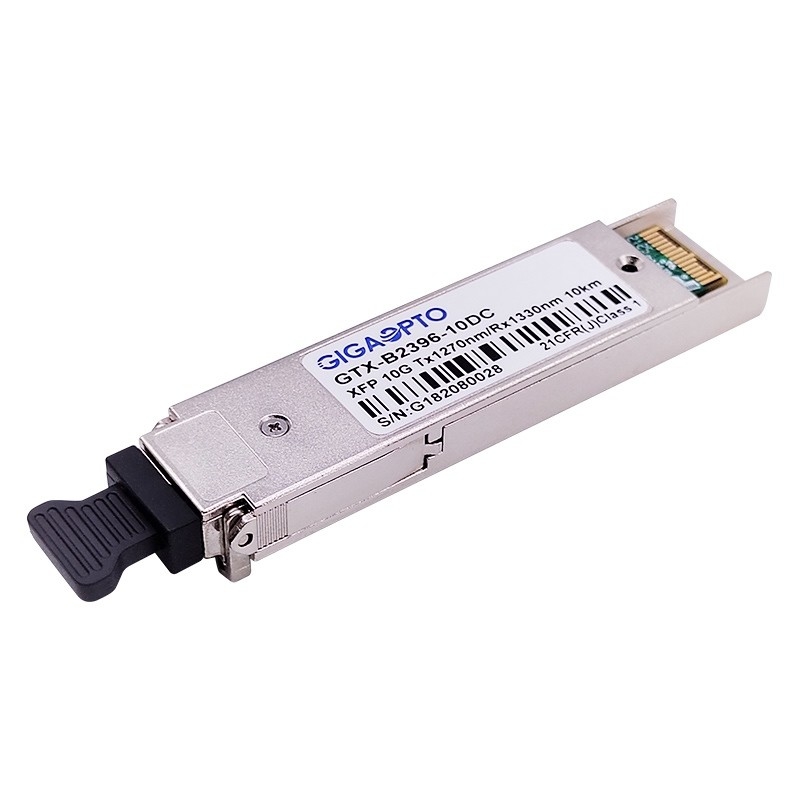

10GBASE-BX XFPگیرنده دو طرفه 1270 نانومتر/1330 نانومتر 10 کیلومتر LC DOM
شرح
Gigaopto's10GBASE-BX XFP یک ماژول فرستنده گیرنده دو جهته XFP با قابلیت اتصال داغ است.
بخش فرستنده از یک DFB 1270 نانومتری استفاده می کند که طبق استاندارد ایمنی بین المللی IEC-60825 مطابق با لیزر کلاس 1 است.بخش گیرنده از یک گیرنده فتودیود پین 1330 نانومتری استفاده می کند که انتقال 10 کیلومتری را از طریق فیبر تک رشته ای تک رشته ای (G.652 SMF) فراهم می کند.
عملکردهای مانیتورینگ تشخیصی دیجیتال (DDM) از طریق یک رابط I2C در دسترس هستند که نظارت در زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ منبع فرستنده گیرنده را فراهم می کند.
10GBASE-BX XFP با مشخصات XFP MSA Rev 4.5، مشخصات اترنت 10 گیگابیتی (10GBASE-LR/LW در هر IEEE 802.3ae) و کانال فیبر 10G (1200-SM-LL-L) مطابقت دارد.فرستنده و گیرنده نیز یک محصول لیزری کلاس 1 است که با استانداردهای FDA/CDRH و IEC-60825 مطابقت دارد.
مشخصات
| نام محصول | 10GBASE-BX XFP | شماره قطعه | GTX-B2396-10DC |
| فاکتور فرم | XFP | نرخ بیت (Gbps) | 10 گیگابیت بر ثانیه |
| طول موج مرکز | 1270nm -TX/1330nm -RX | انتقال | 10 کیلومتر |
| رابط | ال سی سیمپلکس | نوع کابل | SMF |
| بخش فرستنده | DFB BiDi | قسمت گیرنده | پین |
| TX Power | -5 ~ 0dBm | حساسیت گیرنده | < -14dBm |
| نسبت انقراض | > 3.5 دسی بل | قدرت اضافه بار | > 0.5 dBm |
| مصرف برق | <1.5 وات | دمای کیس عملیاتی | 0 تا 70 درجه سانتی گراد / -40 تا 85 درجه سانتی گراد |
| DDM/DOM | پشتیبانی (پیش‌فرض) | مدت زمان محدود گارانتی | 3 سال |
امکانات
برنامه های کاربردی
10GBASE-BX XFPویژگی های نوری
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد |
| بودجه برق | 9 | دسی بل | |||
| نرخ داده | 9.95 | 11.3 | گیگابیت بر ثانیه | ||
| فرستنده | |||||
| طول موج مرکز | λسی | 1260 | 1270 | 1280 | نانومتر |
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||
| میانگین توان خروجی*توجه داشته باشید3 | پوت، AVG | -5 | 0 | dBm | |
| نسبت انقراض | ER | 3.5 | دسی بل | ||
| متوسط قدرت فرستنده خاموش | -30 | dBm | |||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | ||
| TX غیرفعال کردن زمان اعلام کردن | t_off | 10 | ما | ||
| گیرنده | |||||
| طول موج مرکز | λسی | 1320 | 1340 | نانومتر | |
| حساسیت*توجه داشته باشید4 | پین | -14 | dBm | ||
| اضافه بار گیرنده | PMAX | 0.5 | dBm | ||
| LOS De-Assert | LOSدی | -16 | dBm | ||
| ادعای LOS | LOSآ | -28 | dBm | ||
