جزئیات محصول:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| برجسته کردن: | ماژول فرستنده گیرنده فیبر 1270 نانومتری,ماژول فرستنده گیرنده فیبر 60 کیلومتر,فرستنده گیرنده فیبر اترنت DOM |
||

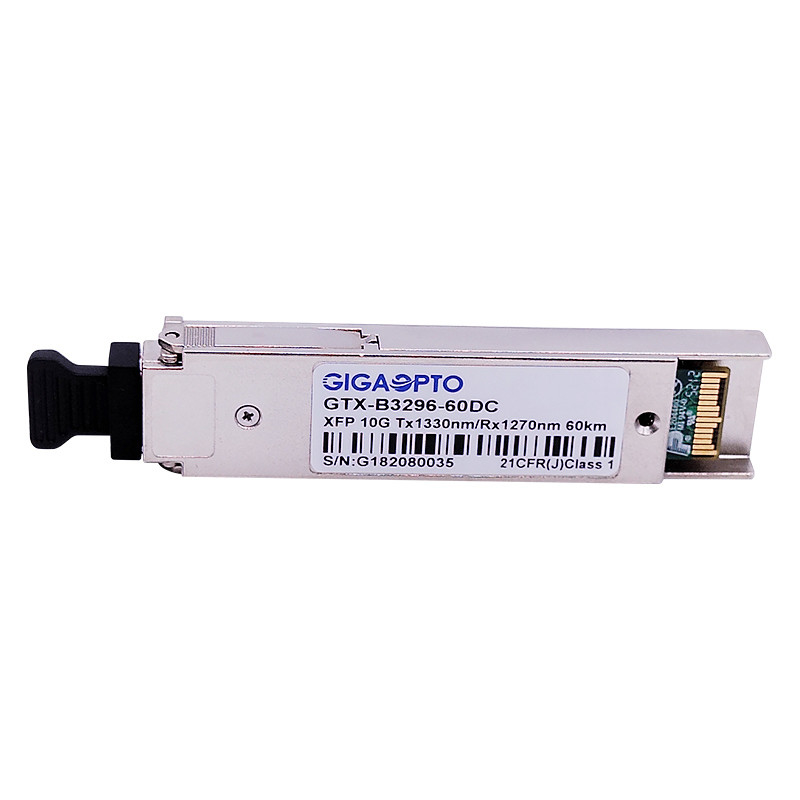

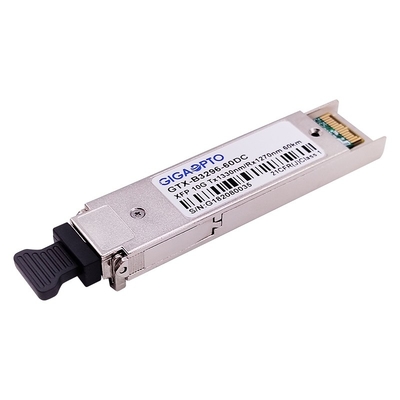

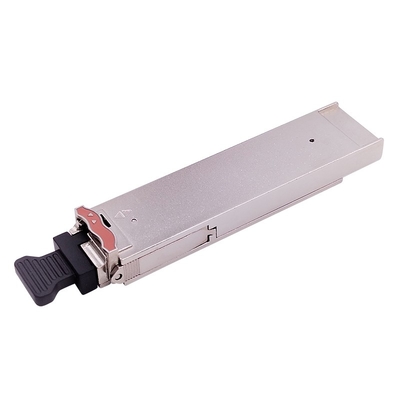

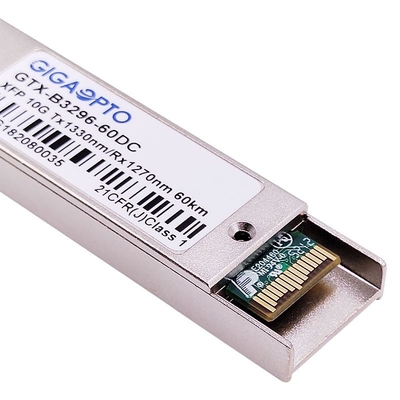

10 گرمbps ماژول فرستنده گیرنده فیبر اترنت XFP WDM ER60 1330 نانومتر/1270 نانومتر 60 کیلومتر DOM
شرح
فرستنده گیرنده XFP WDM ER60 Gigaopto یک فرستنده گیرنده XFP (ماژول قابل اتصال 10 گیگابیتی Small Form Factor Pluggable) با MSA چند فروشنده است.بخش فرستنده از یک DFB 1330 نانومتری استفاده می کند، بخش گیرنده از گیرنده دیود نوری پین 1270 نانومتری استفاده می کند که انتقال 60 کیلومتری را از طریق فیبر تک رشته ای تک رشته ای (G.652 SMF) فراهم می کند.
از عیب‌یابی نوری DDM/DOM پشتیبانی می‌کند که اطلاعات تشخیصی را در مورد شرایط عملیاتی فعلی ارائه می‌دهد.
مشخصات
| نام تجاری سازگار | سیسکو | شماره قطعه | GTX-B3296-60DC |
| بسته بندی | XFP WDM | نرخ بیت (Gbps) | 10.3 گیگابیت بر ثانیه |
| طول موج (TX/RX) | 1330 نانومتر/1270 نانومتر | فاصله پیوند | 60 |
| رابط | ال سی سیمپلکس | رسانه ها | فیبر تک حالته |
| بخش Tx | DFB | قسمت Rx | APD |
| توان متوسط TX | 1 ~ 5dBm | حساسیت RX | < -20dBm |
| خارجنسبت | > 3.5 دسی بل | توان ورودی اشباع | > 0.5dBm |
| بودجه برق (dB) | 21 دسی بل | دمای عملیاتی | 0 تا 70 درجه سانتی گراد / -40 تا 85 درجه سانتی گراد |
| اتلاف قدرت | < 2 وات | OEM/ODM | حمایت کردن |
| DDM/DOM | پشتیبانی (پیش‌فرض) | ضمانتنامه | 36 ماه |
| پروتکل ها | اترنت 10G، FC 10G، کانال فیبر 8G، OTU2، STM-64 | ||
امکانات
برنامه های کاربردی
ویژگی های نوری و الکتریکی
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1320 | 1330 | 1340 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| میانگین توان خروجی | نفخ | +1 | +6 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | VIN | 180 | 950 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | ZIN | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1260 | 1270 | 1280 | نانومتر | ||
| حساسیت گیرنده | -20 | dBm | 3 | ||||
| اضافه بار گیرنده | -8.0 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -21 | dBm | ||||
| ادعای LOS | LOSA | -35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسان خروجی داده | ووت | 400 | 600 | 800 | mV | 2 | |
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
توجه داشته باشید1:قدرت نوری به SMF راه اندازی می شود.
توجه داشته باشید2: کوپل شده داخلی AC.
توجه داشته باشید3:با الگوی آزمایشی PRBS 231-1 @9953Mbps، BER ≤1×10-12 اندازه‌گیری شد.
مشخصات مکانیکی
