جزئیات محصول:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| برجسته کردن: | ماژول فرستنده گیرنده فیبر 10 گیگابیت در ثانیه,ماژول فرستنده گیرنده فیبر 1490 نانومتر,فرستنده گیرنده فیبر دو جهته DOM |
||

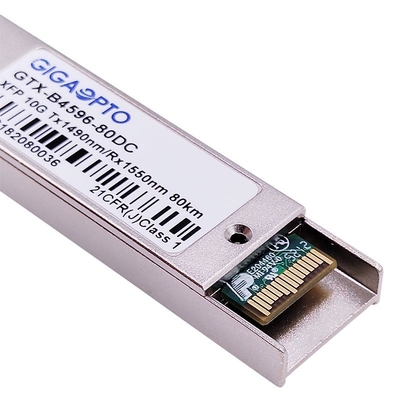

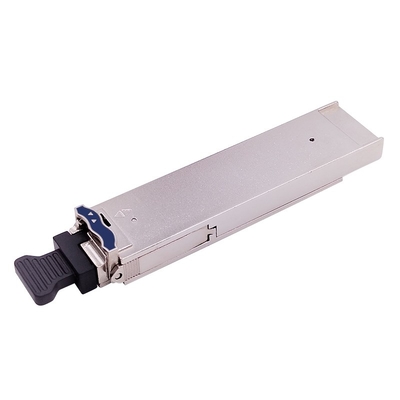

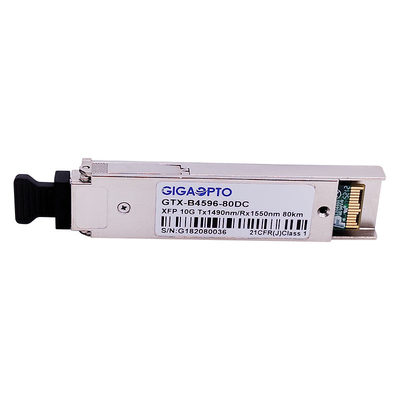

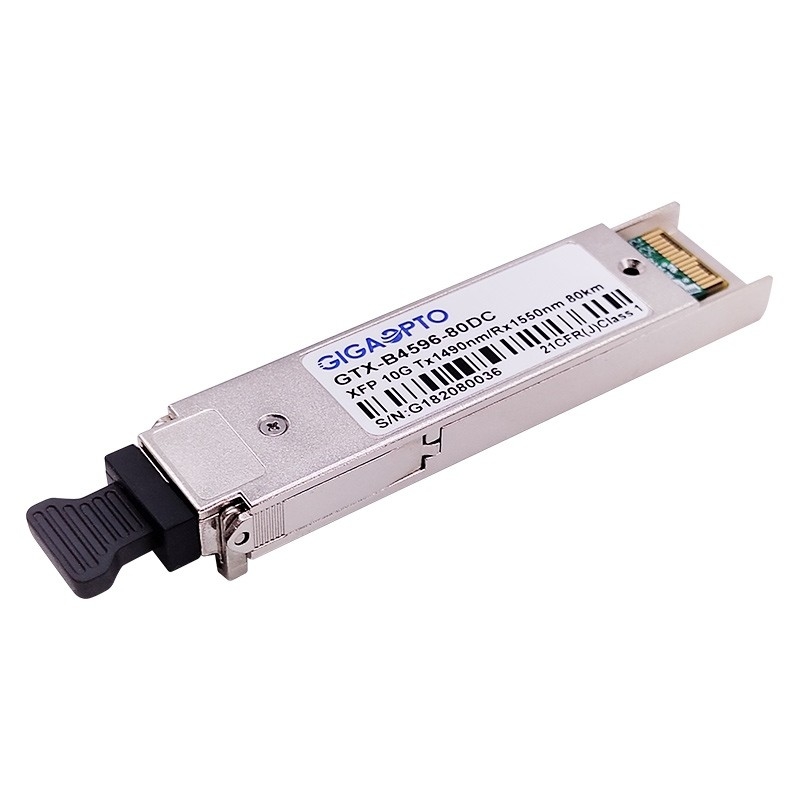

10 گرمbps WDMXFPماژول فیبر فرستنده گیرنده دو جهته ZR 1490 نانومتر/1550 نانومتر 80 کیلومتر DOM
شرح
این WDM XFP ZR سازگار با سیسکو، فرستنده ماژول قابل اتصال 10 گیگابیتی (XFP) است که روی کابل نوری فیبر تک حالته فیبر (SMF) کار می کند.حداکثر انتقال تا 80 کیلومتر روی فیبر تک حالت ایستاده با کانکتور سیمپلکس LC.
این فرستنده گیرنده WDM XFP ZR از فرستنده لیزری DFB با کیفیت بالا که در طول موج اسمی 1490 نانومتر کار می کند و یک گیرنده ردیاب نوری 1550 نانومتری APD استفاده می کند.همه ماژول ها الزامات ایمنی لیزر کلاس 1 را برآورده می کنند.
عملکردهای مانیتورینگ تشخیصی دیجیتال از طریق یک رابط I2C در دسترس هستند که نظارت در زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ تغذیه فرستنده گیرنده را فراهم می کند.
ماژول فرستنده گیرنده WDM XFP ER با مشخصات XFP MSA Rev 4.5، مشخصات اترنت 10 گیگابیتی (10GBASE-ZR/ZW در هر IEEE 802.3ae) و کانال فیبر 10G مطابقت دارد.
این فرستنده گیرنده WDM XFP ZR دارای گواهینامه CE/RoHS می باشد.
مشخصات
| نام آیتم | WDM XFP ZR | شماره قطعه | GTX-B4596-80DC |
| بسته | XFP | حداکثر نرخ بیت (Gbps) | 11.3 گیگابیت بر ثانیه |
| طول موج (TX/RX) | 1490 نانومتر/1550 نانومتر | رسیدن | 80 کیلومتر @ G.652 |
| رابط | ال سی سیمپلکس | نوع کابل | فیبر تک حالته |
| فرستنده | DFB BiDi | گیرنده | APD |
| توان متوسط TX | 0 ~ 5dBm | حساسیت RX | < -24dBm |
| خارجنسبت | > 6.0 دسی بل | اضافه بار گیرنده | > -6dBm |
| بودجه نوری (dB) | 24 دسی بل | دمای عملیاتی | 0 تا 70 درجه سانتی گراد / -40 تا 85 درجه سانتی گراد |
| اتلاف قدرت | < 3.5 وات | OEM/ODM | حمایت کردن |
| DDM/DOM | پشتیبانی (پیش‌فرض) | ضمانتنامه | 3 سال |
| پروتکل ها | اترنت 10G، FC 10G، کانال فیبر 8G، OTU2، STM-64 | ||
امکانات
برنامه های کاربردی
ویژگی های الکتریکی و نوری
| پارامتر | سمبل | حداقل | تایپ کنید | حداکثر | واحد | یادداشت |
| مصرف برق | پ | 3.5 | دبلیو | 1 | ||
| جریان عرضه | ICC | 1000 | mA | |||
|
فرستنده |
||||||
| تحمل ولتاژ ورودی تک سر |
Vcc |
-0.3 |
4.0 |
V |
||
| نوسان ولتاژ ورودی دیفرانسیل | وین، ص | 120 | 820 | mVpp | ||
| امپدانس ورودی دیفرانسیل | زین | 85 | 100 | 115 | اهم | 2 |
| Transmit Disable Assert Time | 10 | ما | ||||
| انتقال ولتاژ غیرفعال | Vdis | Vcc-1.3 | Vcc | V | 3 | |
|
انتقال ولتاژ فعال |
ون |
وی |
وی +0.8 |
V |
||
|
گیرنده |
||||||
| نوسان ولتاژ خروجی دیفرانسیل | Vout, pp | 300 | 650 | 850 | mVpp | |
| امپدانس خروجی دیفرانسیل | زوت | 80 | 100 | 120 | اهم | 4 |
| زمان افزایش/افت خروجی داده | Tr/Tf | 40 | ps | 5 | ||
| LOS Assert Voltage | VlosH | Vcc-1.3 | Vcc | V | 6 | |
|
LOS ولتاژ را کاهش دهید |
VlosL |
وی |
وی +0.8 |
V |
6 |
|
| رد منبع تغذیه | PSR | 7 | ||||
|
پارامتر |
سمبل |
حداقل |
معمول |
حداکثر |
واحد |
یادداشت |
| فرستنده | ||||||
|
طول موج مرکز |
λسی |
1480 | 1490 | 1500 | نانومتر | GTX-B4596-80DC |
| 1540 | 1550 | 1560 | نانومتر | GTX-B5496-80DC | ||
|
عرض طیفی نوری |
Δλ |
1 |
نانومتر |
|||
| نسبت سرکوب حالت جانبی |
SMSR |
30 |
دسی بل |
|||
|
توان نوری متوسط |
PO |
0 | 5 | dBm | GTX-B4596-80DC | |
| -1 | 3 | dBm | GTX-B5496-80DC | |||
|
نسبت خاموشی نوری |
ER |
6.0 |
دسی بل |
|||
| متوسط قدرت راه اندازی (لیزر خاموش) |
پوف |
-30 |
dBm |
|||
| ماسک چشم فرستنده | مطابق با IEEE802.3ae | |||||
| گیرنده | ||||||
|
طول موج مرکز |
λسی |
1540 | 1550 | 1560 | نانومتر | GTX-B4596-80DC |
| 1480 | 1490 | 1500 | نانومتر | GTX-B5496-80DC | ||
| حساسیت گیرنده (متوسط توان) |
سن |
-24 |
dBm |
2 |
||
| توان اشباع ورودی (اضافه بار) |
پسات |
-6 |
dBm |
|||
| ادعای LOS | LOSA | -38 | dBm | |||
| LOS De-Assert | LOSD | -26 | dBm | |||
| LOS Hysteresis | LOSH | 0.5 | 6 | دسی بل | ||
