جزئیات محصول:
|
| تولید - محصول: | 100 گیگابایت SWDM4 | نرخ تاریخ: | 100 گیگابیت بر ثانیه |
|---|---|---|---|
| فاکتور فرم: | QSFP28 | فاصله: | 150m@OM5/100m@OM4/75m@OM3 |
| رابط: | ال سی دوبلکس | مولفه: | VCSEL + پین |
| کلید واژه ها: | ماژول های 100G QSFP28 SWDM4، SWDM4 | ||
| برجسته کردن: | فرستنده و گیرنده 850 نانومتری MMF,فرستنده گیرنده 100GBASE-SWDM4 MMF,فرستنده گیرنده 940 نانومتری 100G QSFP28 |
||
ببر اساس یک قرارداد چند استاندارد صنعتی (SWDM-MSA)، جبه طور موثر پهنای باندارتقاء از 25G به 100Gبدون تغییر موجودالیاف
شرح

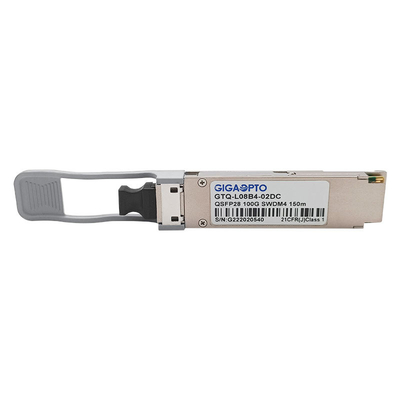

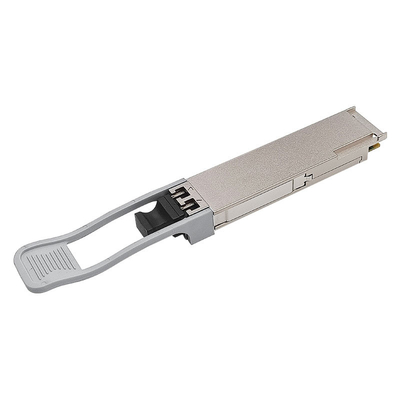

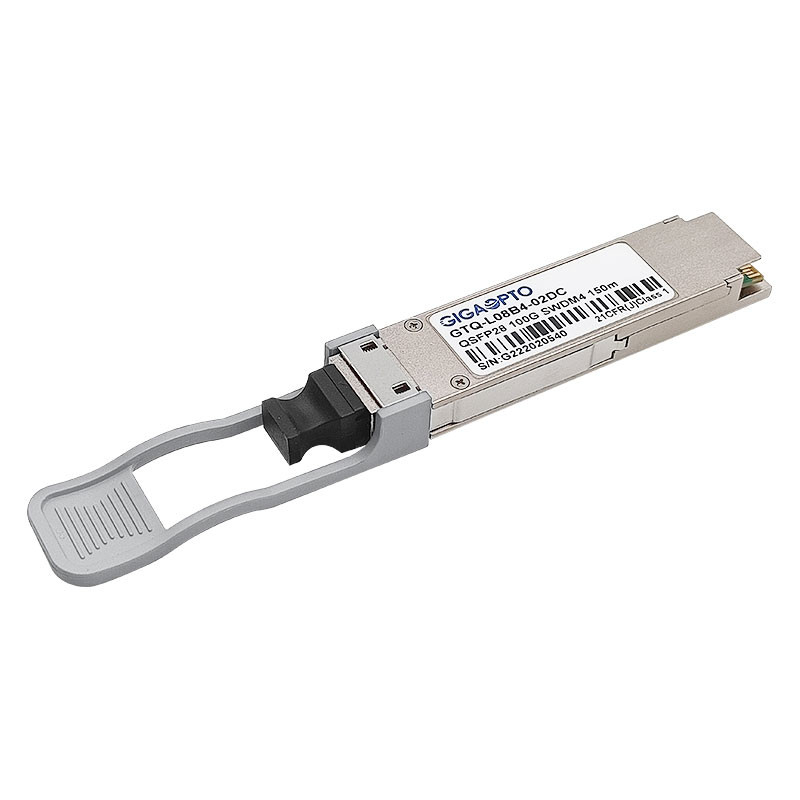

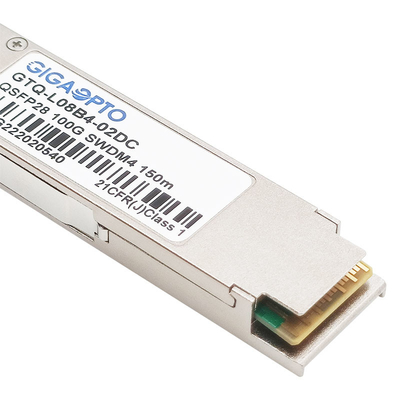

GTQ-L08B4-02DC Gigaopto نوعی فرستنده نوری قابل اتصال است که از فناوری SWDM (Short Wavelength Division Multiplex) استفاده می کند که با فیبر چند حالته کار می کند و 4 کانال را در منطقه 850-940 نانومتری با سرعت 25.78 گیگابیت بر ثانیه ارائه می دهد که می تواند سیگنال های چندگانه را روی 10 ارسال کند. فیبر چند حالته دوبلکس با کانکتور LC، حداکثر انتقال تا 75 متر در OM3/100 متر در OM4/150 متر در OM5.
عملکردهای تشخیص دیجیتال از طریق یک رابط I2C، همانطور که توسط QSFP28 MSA مشخص شده است، در دسترس هستند.
مشخصات
| نام محصول | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| نوع بسته | QSFP28 | نرخ داده | 103.12 گیگابیت در ثانیه (4×25.78 گیگابیت در ثانیه) |
| فاصله پیوند | 150m@OM5/100m@OM4/75m@OM3 | نوع کابل | فیبر چند حالته |
| طول موج (CH1-CH4) | 850 نانومتر، 880 نانومتر، 910 نانومتر، 940 نانومتر | رابط | ال سی دوبلکس |
| ولتاژ منبع تغذیه | +3.3 ولت (معمولی) | مصرف برق | ≤ 3.5 وات |
| نوع فرستنده | SWDM VCSEL | نوع گیرنده | پین |
| برق TX در هر خط | -5.5 ~ +3dBm | حساسیت گیرنده | < -3.4dBm |
| نسبت انقراض | > 2dB | فرمت مدولاسیون | NRZ |
| محیط | عملکرد: 0 تا 70 درجه سانتی گراد | DOM/DDM | پشتیبانی |
| ذخیره سازی: -40 درجه سانتیگراد تا 85 درجه سانتیگراد | ضمانتنامه | 3 سال | |
| پروتکل ها | 100G اترنت، سازگار با MSA | ||
ویژگی
برنامه های کاربردی
ویژگی های نوری
| پارامتر فرستنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 25.78125±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| فرمت مدولاسیون | NRZ | |||||
| تفاوت در قدرت پرتاب بین هر دو خط | 4.5 | dBm | ||||
| عرض طیفی RMS | 0.59 | نانومتر | 1 | |||
| دامنه مدولاسیون نوری (OMA)، هر خط | -5.5 | 3 | dBm | 2 | ||
| میانگین قدرت پرتاب در هر خط @ TX Off State | -30 | dBm | ||||
|
Power را در OMA منهای TDEC راه اندازی کنید |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7.4 -7.7 |
dBm |
|||
|
بسته شدن چشم فرستنده و پراکنده |
Lane0 Lane1 Lane2 Lane3 |
4 4 4.4 4.8 |
دسی بل |
3 |
||
| نسبت انقراض | 2 | دسی بل | ||||
| تحمل از دست دادن بازگشت نوری | 12 | دسی بل | ||||
| شار احاطه شده |
≥86٪ در 19 um ≤30٪ در 4.5 um |
4 | ||||
|
تعریف ماسک چشم فرستنده {X1، X2، X3، Y1، Y2، Y3} نسبت ضربه 1.5x10-3 ضربه در هر نمونه |
{0.3,0.38,0.45,0.35,0.41,0.5} |
|||||
|
یادداشت: 1. عرض طیفی RMS انحراف استاندارد طیف است. 2. کمترین مقدار هنجاری OMA برای فرستنده سازگار «قدرت راه اندازی در OMA منهای TDEC، هر خط (دقیقه)» به اضافه مقدار واقعی «TDEC» است، اما با مقدار حداقل «OMA، هر خط (دقیقه) )'. 3. TDEC از TDECm اندازه گیری شده با استفاده از روش های 3.6 محاسبه می شود.TDECm طبق روش IEEE 802.3 بند 95.8.5 با استفاده از گیرنده مرجع پهنای باند 12.6 گیگاهرتز برای همه خطوط اندازه گیری می شود. 4. اگر مطابق با IEC 61280-1-4 به فیبر 50 um نوع A1a.2 یا نوع A1a.3 اندازه گیری شود. |
||||||
| پارامتر گیرنده | مسیر | حداقل | معمول | حداکثر | واحد | توجه داشته باشید |
| نرخ سیگنالینگ، هر خط | 25.78125±100ppm | گیگابیت بر ثانیه | ||||
|
محدوده طول موج خط |
Lane0 Lane1 Lane2 خط 3 |
844 874 904 934 |
858 888 918 948 |
نانومتر |
||
| فرمت مدولاسیون | NRZ | |||||
| آستانه خسارت | 4.4 | dBm | ||||
|
میانگین توان دریافتی، هر خط |
Lane0 Lane1 Lane2 خط 3 |
-9.5 -9.4 -9.4 -9.4 |
3.4 |
dBm |
||
| قدرت گیرنده، هر خط (OMA) | 3 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | ||||
|
حساسیت گیرنده بدون استرس (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8.2 -8.4 -8.6 -8.8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0.5 | dBm | ||||
|
1. حساسیت بدون تنش در BER از 5E-5 (قبل از FEC) |
||||||
ویژگی های الکتریکی
| مشخصات سیگنال ورودی الکتریکی فرستنده (TP1) | حداقل | معمول | حداکثر | واحد |
| نرخ سیگنال دهی در هر خط (محدوده) | 25.78125 ± 100 ppm | GBd | ||
| از دست دادن بازگشت ورودی دیفرانسیل | معادله (83-5) | دسی بل | ||
| دیفرانسیل با از دست دادن بازگشت ورودی حالت معمولی | معادله (83-6) | دسی بل | ||
| عدم تطابق خاتمه دیفرانسیل | 10 | % | ||
| تست ورودی تحت فشار ماژول | 83E3.4.1 را ببینید | |||
| تحمل ولتاژ ورودی دیفرانسیل pk-pk | 900 | mV | ||
| ولتاژ حالت مشترک DC | -350 | 2850 | mV | |
| محدوده تحمل ولتاژ منفرد | -0.4 | 3.3 | V | |
| مشخصات سیگنال خروجی الکتریکی گیرنده (TP4) | حداقل | معمول | حداکثر | واحد |
| نرخ سیگنال دهی در هر خط (محدوده) | 25.78125 ± 100 ppm | GBd | ||
| ولتاژ خروجی حالت مشترک AC (RMS) | 17.5 | mV | ||
| ولتاژ خروجی دیفرانسیل | 900 | mV | ||
| پهنای چشم | 0.57 | UI | ||
| ارتفاع چشم، دیفرانسیل | 228 | mV | ||
| بسته شدن چشم عمودی | 5.5 | دسی بل | ||
| افت بازده خروجی دیفرانسیل | معادله (83E-2) | دسی بل | ||
| از دست دادن بازگشت تبدیل به حالت دیفرانسیل معمولی | معادله (83-3) | دسی بل | ||
| عدم تطابق خاتمه دیفرانسیل | 10 | % | ||
| زمان انتقال (20% تا 80%) | 12 | ps | ||
| ولتاژ حالت مشترک DC | -350 | 2850 | mV | |
ابعاد مکانیکی
واحد: میلی متر
