جزئیات محصول:
|
| نام آیتم: | ماژول فرستنده و گیرنده 100G eLR4 | بسته بندی/فناوری: | QSFP28/ LAN WDM |
|---|---|---|---|
| پهنای باند: | 103.1Gbps (4x25.78Gbps) | طول موج: | 1295-1310 نانومتر |
| TOSA/ROSA: | 4 x LAN WDM DFB/PIN | طول پیوند: | 20 کیلومتر |
| CDR: | TX & RX | DOM/DDM: | پشتیبانی |
| کلید واژه ها: | فرستنده گیرنده 20 کیلومتری QSFP28 100GBASE-eLR4 | ||
| برجسته کردن: | فرستنده و گیرنده نوری QSFP28,فرستنده و گیرنده نوری QSFP28,QSFP28 ELR4 |
||
شرح

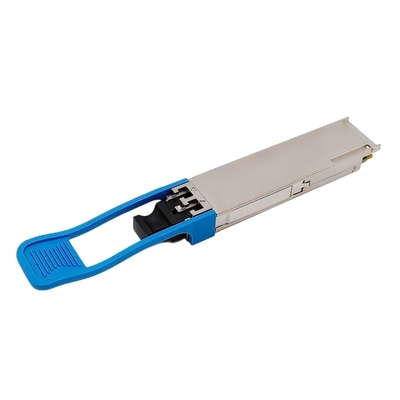

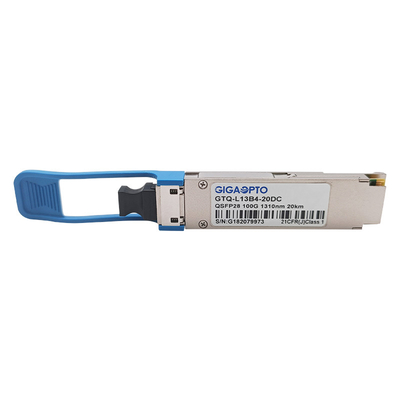

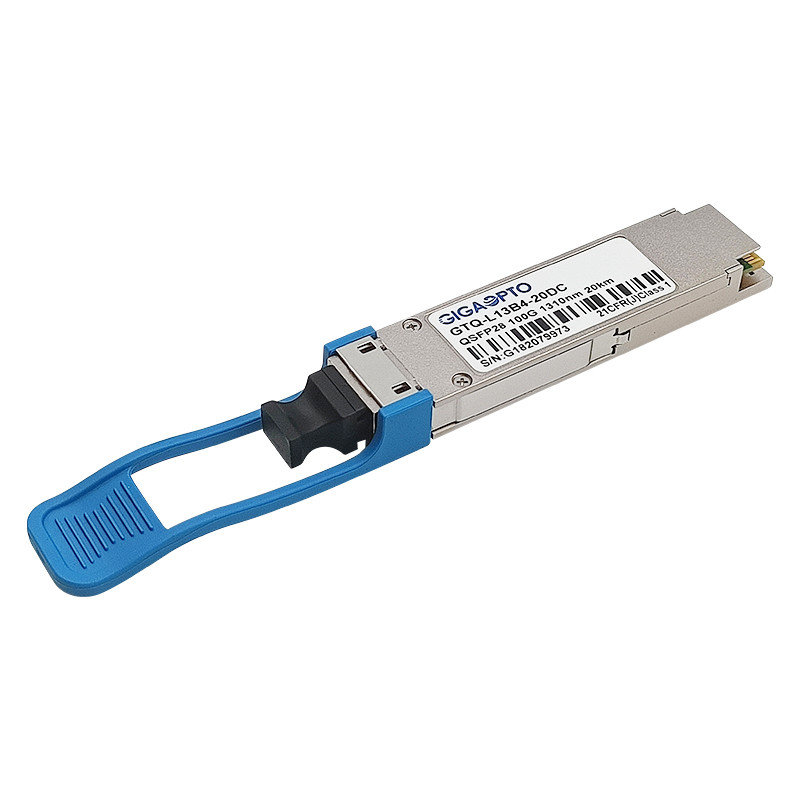

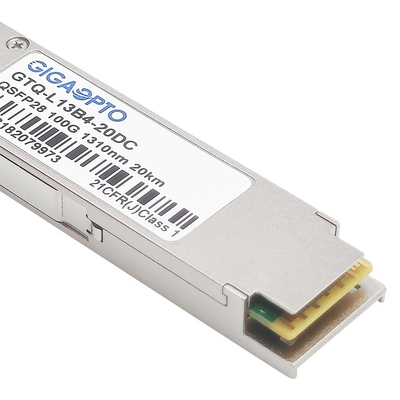

شماره قطعه فرستنده گیرنده QSFP28 100G eLR4 GigaoptoGTQ-NL3B4-20DCبرای استفاده در پیوندهای اترنت 100 گیگابیتی در تا 20 کیلومتر بر روی فیبر تک حالته (SMF) 9/125 از طریق یک کانکتور LC استاندارد صنعتی طراحی شده است.
این ماژول 4 کانال ورودی داده های الکتریکی 25.78 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری LAN WDM تبدیل می کند و سپس آنها را به یک کانال واحد برای انتقال نوری 100 گیگابیت بر ثانیه تبدیل می کند.برعکس در سمت گیرنده، ماژول یک ورودی نوری 100 گیگابیت بر ثانیه را به 4 کانال سیگنال های نوری LAN WDM تبدیل می کند و سپس آنها را به 4 کانال خروجی داده های الکتریکی تبدیل می کند.طول موج مرکزی 4 کانال LAN WDM 1295.56،1300.05،1304.58 و 1309.14nm به عنوان اعضای شبکه طول موج LAN WDM تعریف شده در IEEE 802.3ba است.
فرستنده‌های LAN WDM DFB خنک‌شده با کارایی بالا و گیرنده‌های پین با حساسیت بالا عملکرد عالی و قابلیت اطمینان بالایی را ارائه می‌کنند.
این با QSFP28 MSA، 100GBASE-LR4 و IEEE 802.3bm CAUI-4 سازگار است.
عملکردهای تشخیص دیجیتال از طریق رابط I2C در دسترس هستند، همانطور که توسط QSFP28 MSA مشخص شده است.
مشخصات
| نام محصول | QSFP-100G-eLR4 | شماره قطعه | GTQ-L13B4-20DC |
| نوع فرم | QSFP28 | حداکثر سرعت (گیگابیت بر ثانیه) | 103.125 گیگابیت بر ثانیه |
| LANE COUNT | 4x (Tx/Rx) | سرعت در هر خط | 25.78 گیگابیت بر ثانیه |
| طول موج (معمولی) | 1295.56 نانومتر، 1300.05 نانومتر، 1304.58 نانومتر، 1309.14 نانومتر | فاصله کابل | 20 کیلومتر در G.652 |
| رابط | ال سی دوبلکس | نوع رسانه | فیبر تک حالته |
| نوع TOSA | LAN WDM DML | نوع ROSA | پین |
| TX Power (dBm) | -4.3 ~ 4.5dBm | حساسیت گیرنده | <-14.5dBm |
| قدرتبمقدار (dB) | 10.2 دسی بل | اضافه بار | > 4.5dBm |
| اتلاف قدرت | ≤3.5W | خارجنسبت | > 4dB |
| DDM | پشتیبانی | دمای تجاری | 0 تا 70 درجه سانتی گراد |
| نسبت خطای بیت (BER) | <1E-12 | فرمت مدولاسیون | NRZ |
| CDR (ساعت و بازیابی اطلاعات) | دوگانه TX & RX | OEM/ODM | پشتیبانی |
| فناوری بسته بندی | جعبه | ضمانتنامه | 3 سال |
| پروتکل ها | IEEE 802.3ba 100GBASE-LR4، QSFP28 MSA، SFF-8661، SFF-8636 | ||
| کاربرد | 100G اترنت، مرکز داده، شبکه بی سیم 5G | ||
امکانات
کاربرد
برای اطلاعات بیشتر از سری فرستنده گیرنده QSFP28 100GBASE، لطفاً به فرم زیر مراجعه کنید
| شماره قطعه | شرح | طول موج | طول | رسانه ها | TX Power (dBm) | Rx Sens. (dBm) |
| GTQ-M08B4-01DC | QSFP28 100G SR4 | 850 نانومتر | 100 متر | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M08B4-02DC | QSFP28 SR BD | 850/900 نانومتر | 100 متر | MMF | -5.5 - 3 | <-9.5 |
| GTQ-M08B4-03DC | 100 گیگابایت eSR4 | 850 نانومتر | 300 متر | MMF | -8.4~2.4 | <-10.3 |
| GTQ-M13B4-P5DC | QSFP28 PSM4-S | 1310 نانومتر | 500 متر | SMF | -9.4~2 | <-12.66 |
| GTQ-M13B4-02DC | QSFP28 PSM4-S | 1310 نانومتر | 2 کیلومتر | SMF | -6.0~2 | <-10.5 |
| GTQ-L27B4-02DC | 100 گرم CWDM4 | 1311 نانومتر CWDM | 2 کیلومتر | SMF | -6.5~2.5 | <-11.5 |
| GTQ-L27B4-10DC | 100G eCWDM4 | 1311 نانومتر CWDM | 10 کیلومتر | SMF | -6.5~2.5 | <-13 |
| GTQ-L13B4-10DC | QSFP28 LR4 | LAN WDM | 10 کیلومتر | SMF | -4.3 ~ 4.5 | <-10.6 |
| GTQ-L13B4-20DC | QSFP28 eLR4 | LAN WDM | 20 کیلومتر | SMF | -4.3 ~ 4.5 | <-14.5 |
| GTQ-L13B4-40DC | QSFP28 ER4 Lite | LAN WDM | 40 کیلومتر (با FEC) | SMF | -2.9~4.5 | <-20.9d |
| GTQ-L13B4-80DC | QSFP28 ZR4 | LAN WDM | 80 کیلومتر | SMF | 2 ~ 6.5 | <-28 |
| GTQ-N13B4-10MC | دوگانه 100/112G LR4 | LAN WDM | 10 کیلومتر | SMF | -4.3~4.5/-0.6~4 | <-8.6/<-8.4 |
| GTQ-N13B4-20MC | دوگانه 100/112G eLR4 | LAN WDM | 20 کیلومتر | SMF | -1.0~+4.5/0~4 | <-9.5/<-9.0 |
| GTQ-N13B4-40MC | دوتایی 100/112G ER4 | LAN WDM | 40 کیلومتر | SMF | -2.5~2.9/-1~3.3 | <-15/<-19 |
| GTQ-L13D1-P5DC | 100G QSFP28 DR1 | 1310 نانومتر | 500 متر | SMF | -2.9~4 | <-5.9 |
| GTQ-L13D1-02DC | 100G QSFP28 FR1 | 1310 نانومتر | 2 کیلومتر | SMF | -2.4~4 | <-6.4 |
| GTQ-L13D1-10DC | 100G QSFP28 LR1 | 1310 نانومتر | 10 کیلومتر | SMF | -1.4~4.5 | <-7.7 |
توجه: OEM/ODM پشتیبانی می شود.
