جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 100GBASE-ZR4 | نوع فرم: | QSFP28 |
|---|---|---|---|
| مولفه: | 4 x LAN WDM EML/SOA+PIN | طول موج: | 1295.6nm، 1300.1nm، 1304.6nm، 1309.1nm |
| رابط: | ال سی دوبلکس | حداکثر فاصله: | 80 کیلومتر |
| CDR: | دوگانه | بودجه برق: | 30 دسی بل |
| کلید واژه ها: | فرستنده فیبر 100GBASE ZR4 80km | ||
| برجسته کردن: | 100 گرم qsfp28 zr4,qsfp28 100 گرم 80 کیلومتر,100GBASE ZR4 |
||
100G QSFP28 ZR4 با دو CDR 80 کیلومتر، λ1296-1309 نانومتر، LC-Duplex، تک حالتبرای پیوندهای اترنت 100GBASE-ZR4
شرح

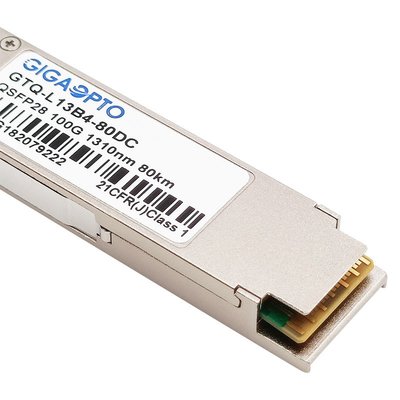

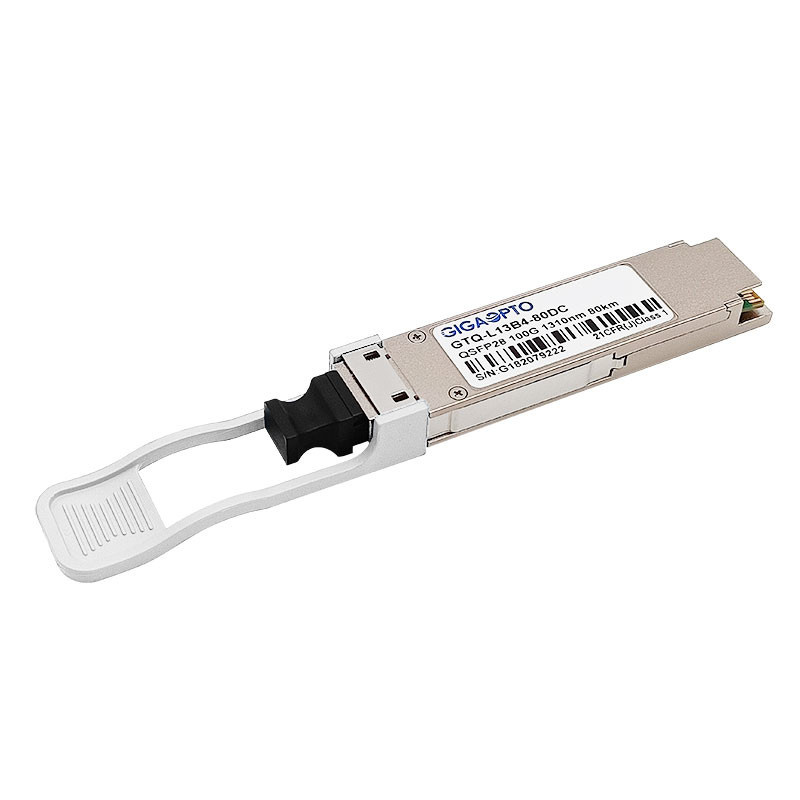

ماژول فرستنده گیرنده GTQ-L13B4-80DC Gigaopto که برای کاربردهای ارتباط نوری منطبق با 100GBASE-ZR4 طراحی شده است که روی کابل نوری تک حالته دو رشته ای با چهار خط ارتباط نوری مستقل، جدا از یکدیگر با استفاده از فناوری LAN WDM، کار می کند و حداکثر انتقال را می تواند افزایش دهد. تا 80 کیلومتر (با میزبان FEC) و مسافت 40 کیلومتر (بدون میزبان FEC).
این فرستنده و گیرنده 100Gbase ZR4 از دو بخش تشکیل شده است: فرستنده لیزری با حساسیت بالا 4x25Gb/s LAN WDM TOSA (1295.56، 1300.05، 1304.58، 1309.14nm) خنک شده با EML خنک شده با 4x25Gb/s LAN WDM TOSA و دریافت با حساسیت بالا 4.تمام گیرنده ها دارای گواهینامه CE/RoHS هستند و با استانداردهای ایمنی محصول مطابقت دارند
یک EEPROM سریال در فرستنده گیرنده به کاربر این امکان را می دهد که به نظارت و پیکربندی فرستنده گیرنده از طریق رابط مدیریتی 2 سیمه QSFP دسترسی داشته باشد.این رابط از یک آدرس واحد به نام A0h استفاده می کند که یک نقشه حافظه به دو قسمت پایین و بالایی تقسیم می شود.داده‌های تشخیصی دیجیتال پایه (DD) در ناحیه پایین‌تر نگهداری می‌شوند در حالی که داده‌های خاص در یک سری جداول در ناحیه حافظه بالا نگهداری می‌شوند.
با این ویژگی‌ها، این فرستنده و گیرنده 100G ZR4 با قابلیت تعویض گرم با نصب آسان، برای استفاده از فیبر ارائه‌دهنده خدمات اینترنت (ISP) به Home Aggregation و Backbone، شبکه‌های اصلی اپراتور تلفن همراه و اتصالات شبکه‌های Backhaul موبایل و مرکز داده مناسب است.
مشخصات
| نام محصول | فرستنده و گیرنده 100GBASE ZR4 | شماره قطعه | GTQ-L13B4-80DC |
| فاکتور فرم | QSFP28 LAN WDM | حداکثر نرخ داده | 103.125Gbps (4x25.78Gbps) |
| طول موج | 1295.6nm، 1300.1nm، 1304.6nm، 1309.1nm | حداکثر فاصله پیوند | 80 کیلومتر |
| رابط | دوبلکس-LC | نوع کابل | فیبر تک حالته |
| نوع فرستنده | 4 x LAN WDM EML | نوع گیرنده | SOA+PIN |
| توان خروجی TX | 2~6.5dBm | حساسیت گیرنده | <-28 dBm |
| توان-بودجه (dB) | 30 دسی بل | اضافه بار | > 2 dBm |
| مصرف برق | ≤6.5W | نسبت انقراض | > 6dB |
| DDM/DOM | پشتیبانی | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| CDR (ساعت و بازیابی اطلاعات) | CDR داخلی TX & RX | فرمت مدولاسیون | NRZ |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
| پروتکل ها | IEEE 802.3ba 100GBASE-ZR4، CE، QSFP28 MSA، RoHS، SFF-8636، SFF-8665 | ||
| یادآوری مهم | دسترسی کامل به 80 کیلومتر مستلزم استفاده از FEC در سکوی میزبان است.بدون FEC، دسترسی 40 کیلومتر است | ||
اطلاع:هنگامی که فرستنده گیرنده دسترسی طولانی در انتقال فاصله کوتاه استفاده می شود، لطفا با تضعیف کننده مناسب مطابق جدول مطابقت دهید.
| فاصله | ≤ 10 کیلومتر | ≤ 25 کیلومتر | ≤ 35 کیلومتر |
| تضعیف کننده | 15 دسی بل | 10 دسی بل | 5dB |
امکانات
برنامه های کاربردی
سازگاری
فرستنده‌های نوری Gigaopto 100% با تمام برندهای اصلی سوئیچ سازگار هستند و آسیبی به دستگاه‌های OEM وارد نمی‌کنند.
به منظور اطمینان از کیفیت و سازگاری محصولات ما، هر محصول قبل از تحویل به مشتریان به دقت بر روی تجهیزات مربوطه آزمایش می شود.
برای این سازگاری 100G ZR4 GTQ-L13B4-80DC، لطفاً به جدول مکاتبات P/N مراجعه کنید. اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که موارد بیشتری را در اختیار شما قرار دهیم. جزئیات.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTQ-L13B4-80DC | درخت عرعر | QSFP-100GBASE-ZR4 |
| سیسکو | QSFP-100G-ZR4-S | ||
