جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده سازگار با سیسکو | نرخ داده: | 10.3125 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1270 تا 1610 نیوتن متر | انتقال: | 10 کیلومتر |
| بودجه نوری: | 10 دسی بل | کاربرد: | مرکز داده، اترنت 10G |
| برجسته کردن: | فرستنده و گیرنده نوری 1610 نانومتری سیسکو,فرستنده و گیرنده نوری سیسکو SMF,فرستنده گیرنده 10 کیلومتری سیسکو سازگار |
||

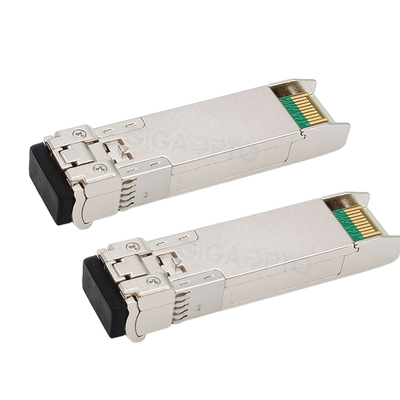

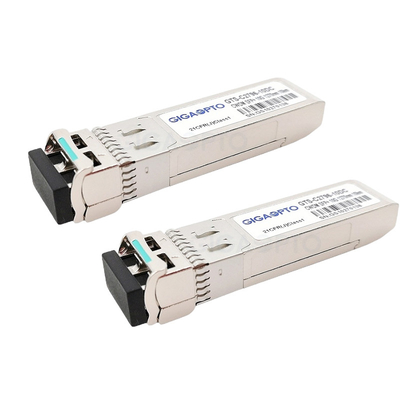

10Gbps SFP+ 1270 تا 1610 نانومترسازگار با سیسکوگیرنده نوریrsSMF 10 کیلومتربرایCWDM-SFP10G-xx-10
توضیحات محصولات سری 10G SFP+ CWDM LR (1270~1610)nm
این فرستنده گیرنده سازگار با 10 گیگابیت بر ثانیه سیسکو CWDM-SFP10G-xx-10 راه حل های ارتباطی با ظرفیت بالا و پهنای باند بالا را برای شبکه های نوری چندگانه ارائه می دهد.این ماژول فرستنده گیرنده CWDM SFP+ برای 10 پیوند اترنت گیگابیتی تا 10 کیلومتر روی فیبر تک حالته دو رشته ای طراحی شده است.
دارای یک فرستنده بسیار قابل اعتماد CWDM DFB و آشکارساز عکس پین در یک کانکتور نوری LC دوبلکس است.18 طول موج مرکزی از 1270 نانومتر تا 1610 نانومتر با هر مرحله 20 نانومتر موجود است.حداقل بودجه لینک نوری تضمین شده 10 دسی بل ارائه می شود.
فرستنده گیرنده CWDM-SFP10G-xx-10 با SFF-8431، SFF-8432 و IEEE 802.3ae 10GBASE-LR و کانال فیبر 10G سازگار است.عملکردهای تشخیص دیجیتال از طریق یک رابط سریال 2 سیم، همانطور که در SFF-8472 مشخص شده است، در دسترس هستند.
مشخصات عملکردی
| نام تجاری سازگار | سیسکو | P/N (شماره قسمت) | CWDM-SFP10G-xx-10 |
| فروشنده | Gigaopto | نرخ داده (Gbps) | 10.3 گیگابیت بر ثانیه |
| طول موج | 1270nm ~ 1610nm | رسیدن | 10 کیلومتر |
| رابط | ال سی دوتایی | نوع رسانه | G.652 SMF |
| فرستنده | CWDM DFB | گیرنده | پین |
| تامین کننده ولتاژ | 3.3 ولت | حساسیت Rx | <-14.4dBm |
| توان خروجی TX (dBm) | -6~+0.5dBm | توان ورودی اشباع | <0.5 دسی بل متر |
| بودجه برق (dB) | 8.4 دسی بل | نسبت انقراض | > 3.5 دسی بل |
| اتلاف قدرت | <1.0 وات | درجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
| DOM/DDM | حمایت کردن | OEM/ODM | پشتیبانی |
ترتیب اطلاعات
| شماره قطعه | شرح | CWDM/CH | دسترسی (کیلومتر) | رابط | رنگ چفت |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270 نانومتر | 10 کیلومتر | ال سی دوبلکس | بنفش روشن |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290 نانومتر | 10 کیلومتر | ال سی دوبلکس | آبی آسمانی |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310 نانومتر | 10 کیلومتر | ال سی دوبلکس | زرد سبز |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330 نانومتر | 10 کیلومتر | ال سی دوبلکس | اخرای زرد |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350 نانومتر | 10 کیلومتر | ال سی دوبلکس | رنگ صورتی |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370 نانومتر | 10 کیلومتر | ال سی دوبلکس | رنگ بژ |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390 نانومتر | 10 کیلومتر | ال سی دوبلکس | سفید |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410 نانومتر | 10 کیلومتر | ال سی دوبلکس | نقره |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430 نانومتر | 10 کیلومتر | ال سی دوبلکس | مشکی |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450 نانومتر | 10 کیلومتر | ال سی دوبلکس | زرد نارنجی |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470 نانومتر | 10 کیلومتر | ال سی دوبلکس | خاکستری |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490 نانومتر | 10 کیلومتر | ال سی دوبلکس | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510 نانومتر | 10 کیلومتر | ال سی دوبلکس | آبی |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530 نانومتر | 10 کیلومتر | ال سی دوبلکس | سبز |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550 نانومتر | 10 کیلومتر | ال سی دوبلکس | رنگ زرد |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570 نانومتر | 10 کیلومتر | ال سی دوبلکس | نارنجی |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590 نانومتر | 10 کیلومتر | ال سی دوبلکس | قرمز |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610 نانومتر | 10 کیلومتر | ال سی دوبلکس | رنگ قهوه ای |
امکانات
کاربرد
استاندارد
ویژگی های نوری
| ویژگی های فرستنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| میانگین توان خروجی | پخارج | -6 | 0.5 | dBm | |||
| طول موج مرکز | λc | λc-6 | λc | λc+7.5 | نانومتر | 1 | |
| پهنای طیف (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | ||||
| افت برگشت نوری | 12 | دسی بل | |||||
| فرستنده و جریمه پراکندگی | TDP | 3.2 | دسی بل | ||||
| فرستنده خاموش است | پخاموش | -45 | dBm | ||||
| نمودار چشمی خروجی | مطابق با IEEE802.3ae است | ||||||
| ویژگی های گیرنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1260 | 1620 | نانومتر | |||
| حساسیت گیرنده | پSEN | -14.4 | dBm | 2 | |||
| توان اشباع ورودی (اضافه بار) | پSAT | 0.5 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | |||||
| سطح لغو ادعای LOS | LOSD | -17 | dBm | ||||
| سطح ادعای LOS | LOSA | -30 | dBm | ||||
| LOS هیسترزیس | HYS | 0.5 | 6 | دسی بل | |||
یادداشت 1.ITU-T G.694.2 طول موج CWDM از 1270 نانومتر تا 1610 نانومتر، هر مرحله 20 نانومتر.
تبصره 2.اندازه گیری با PRBS 231-1 الگوی تست، @10.3125Gbps، BER<10-12.
