جزئیات محصول:
|
| نام: | فرستنده و گیرنده سازگار با سیسکو | طول موج: | 1550 نانومتر |
|---|---|---|---|
| انتقال کابل: | 100 کیلومتر | بودجه نوری: | 24 دسی بل |
| رابط: | ال سی دوبلکس | کلید واژه ها: | سیسکو SFP 10G ZR100 |
| برجسته کردن: | ماژول فرستنده گیرنده فیبر 100 کیلومتر,ماژول فرستنده گیرنده فیبر 1550 نانومتری,SFP-10G-ZR100 سازگار با سیسکو |
||

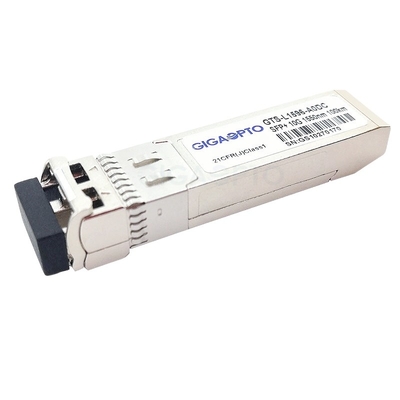

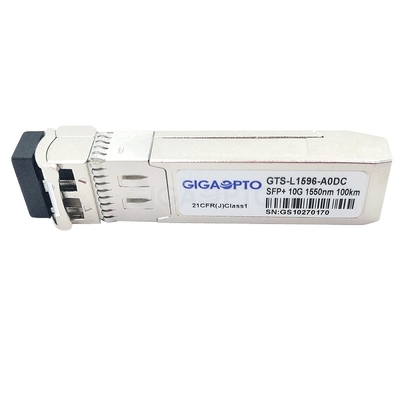

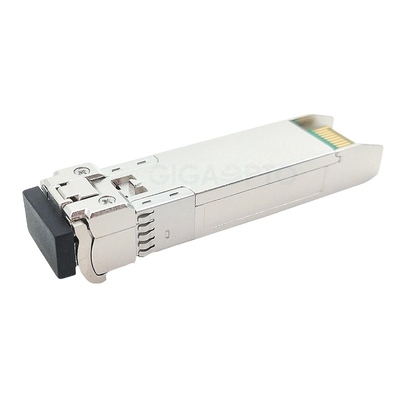

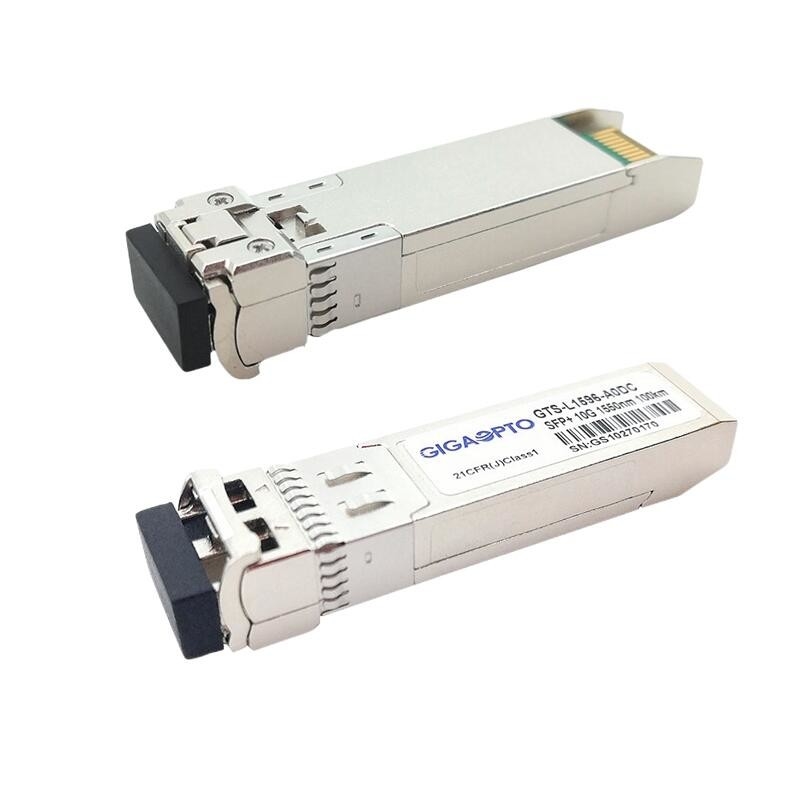

10 گیگابایتهZR 100کیلومتر1550 نانومترسازگار با سیسکو فیبرماژول فرستنده گیرندهبرایSFP-10G-ZR100
توضیحات سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
این ماژول فرستنده گیرنده فیبری سازگار با سیسکو SFP-10G-ZR100 یک ماژول فرستنده گیرنده 10 گیگابیت بر ثانیه SFP+ eZR با کارایی بالا و مقرون به صرفه است که برای پیوندهای اترنت 10 گیگابیتی تا مسافت فوق العاده طولانی 100 کیلومتر روی فیبر Single Mode با استفاده از یک فیبر موجی 150 میلی متر است. .
این ماژول SFP-10G-ZR100 با مشخصات SFP+ MSA (SFF-8431، SFF-8432، SFF-8472)، مشخصات اترنت 10 گیگابیتی (10GBASE-ZR/ZW در هر IEEE 802.3ae) و استانداردهای کانال فیبر 10G مطابقت دارد.مانیتورینگ تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه، همانطور که در SFF-8472 مشخص شده است، در دسترس است.
این SFP-10G-ZR قادر است به طور یکپارچه با طیف گسترده ای از تجهیزات شبکه سیسکو مانند سری سیسکو 3100 WS، سری سیسکو 4500 WS، سری سیسکو 4900، سری سیسکو 5700 ایر، سیسکو 6000، سری سیسکو 6800، سری سیسکو 6000، و ، سری Nexus 2000 سیسکو، سری نکسوس 3000 سیسکو، سری نکسوس 5000 سیسکو، سری نکسوس 7000 سیسکو، سری نکسوس 9000 سیسکو، سری سیسکو WS-C2960S، سری سیسکو WS-C3560ECS و غیره، سیسکو
مشخصاتاز سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
| نام تجاری سازگار | سیسکو | P/N (شماره قسمت) | SFP-10G-ZR100 |
| فروشنده | Gigaopto | تایپ کنید | 10Gbps SFP+ |
| طول موج | 1550 نانومتر | فاصله کابل | 100 کیلومتر |
| فرستنده | لیزر EML | گیرنده | APD |
| توان خروجی TX | 1~5dBm | حساسیت RX | <-25dBm |
| قدرت-بودجه | 26 دسی بل | نسبت انقراض | > 8.2 دسی بل |
| مصرف برق | ≤1.8W | اضافه بار | >-6dBm |
| پشتیبانی DOM | آره | محدوده دما | 0 تا 70 درجه سانتی گراد |
| OEM/ODM | پشتیبانی | ضمانتنامه | 3 سال |
توجه: هنگامی که فرستنده گیرنده دوربرد در انتقال فاصله کوتاه استفاده می شود، لطفاً مطابق جدول با تضعیف کننده مناسب مطابقت دهید.
| فاصله | ≤ 10 کیلومتر | ≤ 30 کیلومتر | ≤ 50 کیلومتر |
| تضعیف کننده | 12 دسی بل | 10 دسی بل | 5dB |
امکاناتاز سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
کاربرداز سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
ویژگی های الکتریکی و نوریاز سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
| SFP-10G-ER100ویژگی های الکتریکی | ||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| جریان عرضه کل | منCC | 300 | mA | |||
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل فرستنده | 180 | 1200 | mV | |||
| Tx_Fault ولتاژ خروجی - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault ولتاژ خروجی - کم | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Input Voltage - High | Vآی اچ | 2 | Vcc | V | LVTTL | |
| Tx_Disable Input Voltage - Low | VIL | 0 | 0.8 | V | LVTTL | |
| امپدانس دیفرانسیل ورودی | 90 | 100 | 110 | Ω | ||
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل گیرنده | 300 | 850 | mV | |||
| ولتاژ خروجی LOS - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| ولتاژ خروجی LOS - کم | VOL | 0 | 0.4 | V | LVTTL | |
| امپدانس دیفرانسیل خروجی | 90 | 100 | 110 | Ω | ||
| SFP-10G-ER100ویژگی های فرستنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| میانگین توان خروجی | پخارج | 1 | 5 | dBm | |||
| طول موج مرکز | λc | 1530 | 1550 | 1565 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| نسبت انقراض | ER | 8.2 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | ||||
| زمان ظهور/سقوط نوری | تیآر/ تیاف | 28 | 50 | ps | |||
| فرستنده و جریمه پراکندگی | TDP | 2 | دسی بل | ||||
| فرستنده خاموش است | پخاموش | -30 | dBm | ||||
| نمودار چشمی خروجی | مطابق با IEEE802.3ae است | ||||||
| ویژگی های گیرنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1260 | 1610 | نانومتر | |||
| حساسیت گیرنده | پSEN | -25 | dBm | 1 | |||
| توان اشباع ورودی (اضافه بار) | پSAT | -6 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | |||||
| سطح لغو ادعای LOS | LOSD | -26 | dBm | ||||
| سطح ادعای LOS | LOSA | -38 | dBm | ||||
| LOS هیسترزیس | HYS | 0.5 | 6 | دسی بل | |||
یادداشت 1.اندازه گیری با PRBS231-1 الگو، @10.3125Gbps، ER=8.2dB، BER=1x10-12.
طرح کلی بستهاز سیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
سوالات متداول
س: آیا شما شرکت تجاری یا سازنده هستید?
ما سازنده اصلی هستیمما می توانیم تجارت OEM/ODM را انجام دهیم.شرکت ما عمدتا فرستنده گیرنده SFP را تولید می کند.
س:محصولات اصلی شما چیست؟?
PON، SFP، SFP+، SFP28، QSFP+، QSFP28، CFP/CFP2/CFP4، FC، Video SFP، 1x9، XFP، x2، Xenpak، سری فرستنده گیرنده نوری SFF، و همچنین کابل نوری فعال، OSA Attach و C بر.و غیره.
س: چرا انتخاب کنیدGigaOpto?
1. تحویل سریع و خدمات قابل توجه
2. قیمت های فروش رقابتی
3. تجربه غنی در همکاری OEM و ODM
4. 100٪ مواد جدید برای تولید و 100٪ کیفیت قابل اعتماد
س: چگونه می توانید محافظت کنیدآکیفیت را در نظر بگیرید?
GigaOpto دارای تجربه غنی در ارائه خدمات با کیفیت قابل اعتماد به مشتریان است، با یک سیستم مدیریت کیفیت عالی، همه محصولات ما قبل از ارسال 100٪ تست شده اند.
س:چه خبر از گارانتیاز اینسیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر?
3 سال گارانتی برای محصولات جدید و پشتیبانی فنی مادام العمر.
س: آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما چیست؟برای اینسیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر?
بله، یک سفارش نمونه برای تست و بررسی کیفیت شما در دسترس است.نمونه های مخلوط قابل قبول هستند، MOQ ما فقط یک قطعه است.
س:آیا می توانم از آرم، برچسب و بسته خود استفاده کنم؟روی اینسیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر?
بله، ما می توانیم به شما کمک کنیم تا فرستنده گیرنده های شخص ثالث برند خود را بازاریابی کنید
سفارشی سازی OEM: لوگوی شما (برچسب گذاری).P/N شما (برچسب زدن);S/N شما (برچسب زدن)؛
اطلاعات EEPROM: نام فروشنده: اطلاعات شما سفارشی شده است.P/N: اطلاعات شما را سفارشی کرد.S/N: اطلاعات شما را سفارشی کرد.
س:چه هستندشرایط پرداخت شمابرای اینسیسکوSFP 10 گرم ZR100ماژول فرستنده و گیرنده فیبر?
ما T/T، Western Union، Paypal، L/C، و غیره را می پذیریم. برای نمونه: 100٪ پرداخت.سفارش رسمی: 30٪ به عنوان سپرده، 70٪ پرداخت مانده قبل از حمل و نقل.Gigaopto ممکن است بتواند با شرایط منعطف تری با مشتریان عادی یا مشتریانی که سفارشات یا محصولات ویژه بزرگ دارند موافقت کند.
س:چگونه کالا را ارسال می کنید و چقدر طول می کشد تا به دستتان برسد?
ما معمولاً توسط DHL، UPS، FedEx یا TNT ارسال می کنیم.معمولا 3-5 روز طول می کشد تا برسد.
