جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده سازگار با سیسکو | طول موج: | 1550 نانومتر |
|---|---|---|---|
| فاصله: | 80 کیلومتر | جزء: | EML+APD |
| کاربرد: | اترنت 10G | کلید واژه ها: | سیسکو SFP-10G-ZR |
| برجسته کردن: | فرستنده و گیرنده های سازگار با سیسکو 10GBASE-ZR,فرستنده گیرنده های 1550 نانومتری سازگار با سیسکو,SMF SFP-10G-ZR |
||

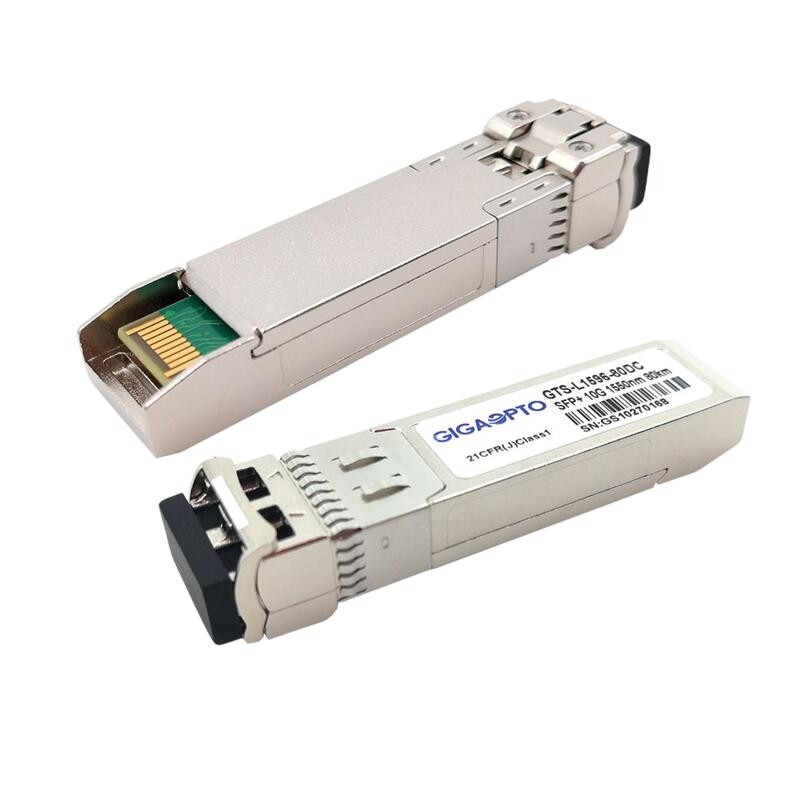

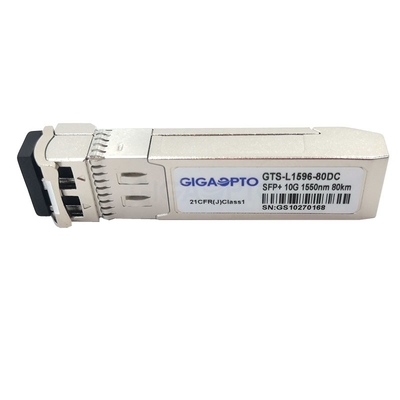

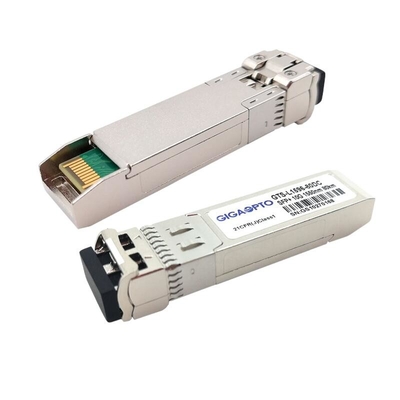

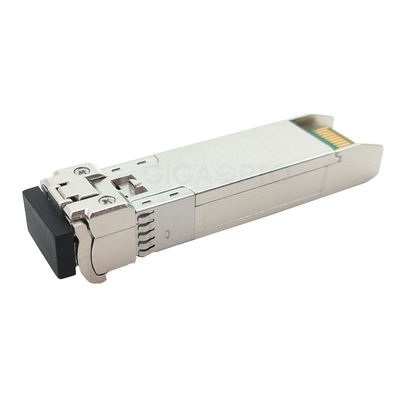

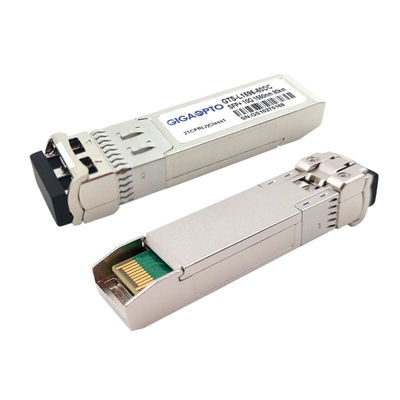

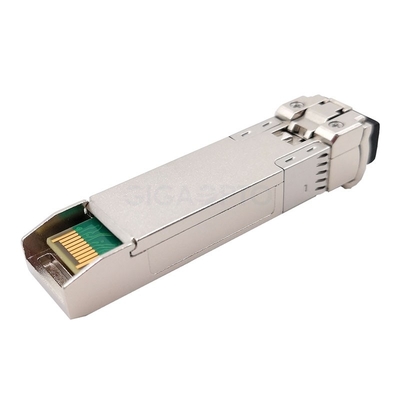

فرستنده گیرنده 1550 نانومتری 10GBASE-ZR سیسکو سازگار 80 کیلومتر SMF برایSFP-10G-ZR
شرح از سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
این فرستنده گیرنده سیسکو SFP-10G-ZR سازگار با شبکه سیسکو با استفاده از طول موج 550 میلی‌متر با طول موج 550 میلی‌متر، گذردهی 10 گیگابایتی ZR/ZW (10.3125 گیگابیت بر ثانیه/9.953 گیگابیت بر ثانیه) را تا 80 کیلومتر بر روی کابل نوری فیبر تک حالته (SMF) دوگانه G.652 ارائه می‌کند. اتصال دهنده
این ماژول SFP-10G-ZR از سه بخش تشکیل شده است: فرستنده لیزری 1550 نانومتری خنک‌شده EML با کیفیت بالا و دیود نوری APD یکپارچه با پیش تقویت‌کننده ترانس امپدانس (TIA) و واحد کنترل MCU، همه ماژول‌ها الزامات ایمنی لیزر کلاس 1 را برآورده می‌کنند.
این ماژول با مشخصات SFP+ MSA (SFF-8431، SFF-8432، SFF-8472)، مشخصات اترنت 10 گیگابیتی (10GBASE-ZR/ZW در هر IEEE 802.3ae)، و استانداردهای کانال فیبر 10G مطابقت دارد.دارای کانکتور 20 پین SFP است تا قابلیت اتصال داغ را فراهم کند.
مانیتورینگ تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه، همانطور که در SFF-8472 مشخص شده است، در دسترس است.این فرستنده گیرنده SFP-10G-ZR با مصرف انرژی کم، سرعت بالا، برای مرکز داده، اترنت 10G و کانال فیبر و غیره ایده آل است.
هر فرستنده و گیرنده 100٪ از نظر کیفیت، قابلیت اطمینان و سازگاری قبل از حمل و نقل مورد بازرسی نوری قرار می گیرد.این SFP-10G-ZR قادر است به طور یکپارچه با طیف گسترده ای از تجهیزات شبکه سیسکو مانند سری سیسکو 3100 WS، سری سیسکو 4500 WS، سری سیسکو 4900، سری سیسکو 5700 ایر، سیسکو 6000، سری سیسکو 6800، سری سیسکو 6000، و ، سری Nexus 2000 سیسکو، سری نکسوس 3000 سیسکو، سری نکسوس 5000 سیسکو، سری نکسوس 7000 سیسکو، سری نکسوس 9000 سیسکو، سری سیسکو WS-C2960S، سری سیسکو WS-C3560ECS و غیره، سیسکو
مشخصاتاز سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
| نام تجاری سازگار | سیسکو | P/N (شماره قسمت) | SFP-10G-ZR |
| فروشنده | Gigaopto | تایپ کنید | 10Gbps SFP+ |
| طول موج | 1550 نانومتر | دسترسی کابل | 80 کیلومتر @ G.652 |
| رابط | LC | نوع کابل | SMF |
| نوع LD | لیزر EML | نوع PD | APD |
| توان خروجی TX | 0~5dBm | حساسیت RX | < -23dBm |
| بودجه نوری (dB) | 23 دسی بل | خارجنسبت | > 9dB |
| مصرف برق | ≤1.5W | اضافه بار اشباع | >-7dBm |
| پشتیبانی DOM | آره | محدوده دما | 0 تا 70 درجه سانتی گراد |
توجه: هنگامی که فرستنده گیرنده دوربرد در انتقال فاصله کوتاه استفاده می شود، لطفاً مطابق جدول با تضعیف کننده مناسب مطابقت دهید.
| فاصله | ≤ 10 کیلومتر | ≤ 30 کیلومتر | ≤ 50 کیلومتر |
| تضعیف کننده | 12 دسی بل | 10 دسی بل | 5dB |
امکاناتاز سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
کاربرداز سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
ویژگی های الکتریکی و نوریاز سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1530 | 1550 | 1565 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | |||
| میانگین توان خروجی | پبیرون | 0 | +4 | dBm | 1 | ||
| نسبت انقراض | ER | 6.0 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
|
خطای TX |
عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1260 | 1600 | نانومتر | |||
| حساسیت گیرنده | -23 | dBm | 3 | ||||
| اضافه بار گیرنده | -7 | dBm | 3 | ||||
| LOS De-Assert | LOSدی | -24 | dBm | ||||
| ادعای LOS | LOSآ | -35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسان خروجی داده | Vبیرون | 300 | 900 | mV | 4 | ||
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @10.312Gbps، BER ≤1×10-12 اندازه‌گیری شده است.
4. AC-coupled داخلی.
ابعاد مکانیکیاز سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
سوالات متداول
س: آیا شما کارخانه یا شرکت تجاری هستید?
Shenzhen GigaOpto Technology Co. Ltd تولید کننده تخصصی فرستنده های نوری از 155 مگابیت بر ثانیه تا 100 گیگابیت بر ثانیه است که PON، SFP، SFP+، SFP28، QSFP+، QSFP28، CFP/CFP2/CFP4، FC1x، Video XFP2، XFP4، FC1x، XFP2، XFP2 ، سری فرستنده گیرنده نوری SFF، و همچنین کابل نوری فعال، کابل اتصال مستقیم، OSA و غیره.و غیره.
س:آیا می توانم یک سفارش نمونه داشته باشم؟MOQ شما چیست؟برایسیسکو SFP-10G-ZR فرستنده و گیرنده سازگار?
بله، ما از سفارشات نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول هستند، ما MOQ نداریم، 1 نمونه در دسترس است.
س:آیا فرستنده های شما سازگار هستند؟?
بله، ماژول‌های نوری سازگار ما همگی با انواع برندهای مختلف تجهیزات شبکه مانند Cisco، Juniper، HP، Huawei، Alcatel-Lucent، H3C و موارد دیگر سازگاری را آزمایش می‌کنند.
س: چگونه می توانید محافظت کنیدآکیفیت را در نظر بگیریداز اینسیسکو SFP-10G-ZR فرستنده و گیرنده سازگار?
GigaOpto دارای تجربه غنی در ارائه خدمات با کیفیت قابل اعتماد به مشتریان است، با یک سیستم مدیریت کیفیت عالی، همه محصولات ما قبل از ارسال 100٪ تست شده اند.
س:محدوده دمای عملیاتی چقدر استoدر سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار?
محدوده دمای تجاری (Com.): 0 تا 70 ℃
محدوده دمایی تمدید شده (خارجی): -20 تا 85 درجه سانتیگراد
محدوده دمای صنعتی (Ind.):: -40 تا 85 ℃
س:آیا می توانید سفارشات OEM/ODM را بپذیرید?
بله، لطفا یک استعلام برای ما ارسال کنید تا بتوانیم بحث مفصلی داشته باشیم.
س:زمان سرب چقدر استoدر سیسکو SFP-10G-ZR فرستنده و گیرنده سازگار?
برای محصولات معمولی، ما انبار را نگه می داریم، می تواند حدود 3 روز پس از دریافت پرداخت ارسال شود.برای مقادیر زیاد و محصولات ویژه، لطفاً زمان تحویل را با نماینده فروش ما بررسی کنید.
س: خدمات پس از فروش شما چیست؟?
همه مشتریان ما می توانند سه سال ضمانت کیفیت و پشتیبانی فنی مادام العمر دریافت کنند.
