جزئیات محصول:
|
| نام: | فرستنده و گیرنده سیسکو SFP+ | طول موج: | 1550 نانومتر |
|---|---|---|---|
| فاصله: | 40 کیلومتر | رابط: | LC |
| بودجه برق: | 15 دسی بل | کاربرد: | کانال 10G اترنت/فیبر |
| برجسته کردن: | ماژول های فرستنده گیرنده سیسکو 1550 نانومتری,ماژول های فرستنده گیرنده سیسکو 10Gbase-ER,فرستنده گیرنده های سازگار با FCC CISCO |
||

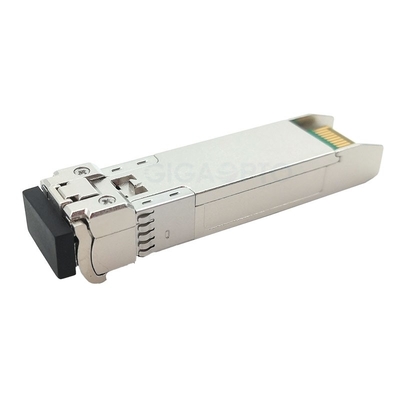

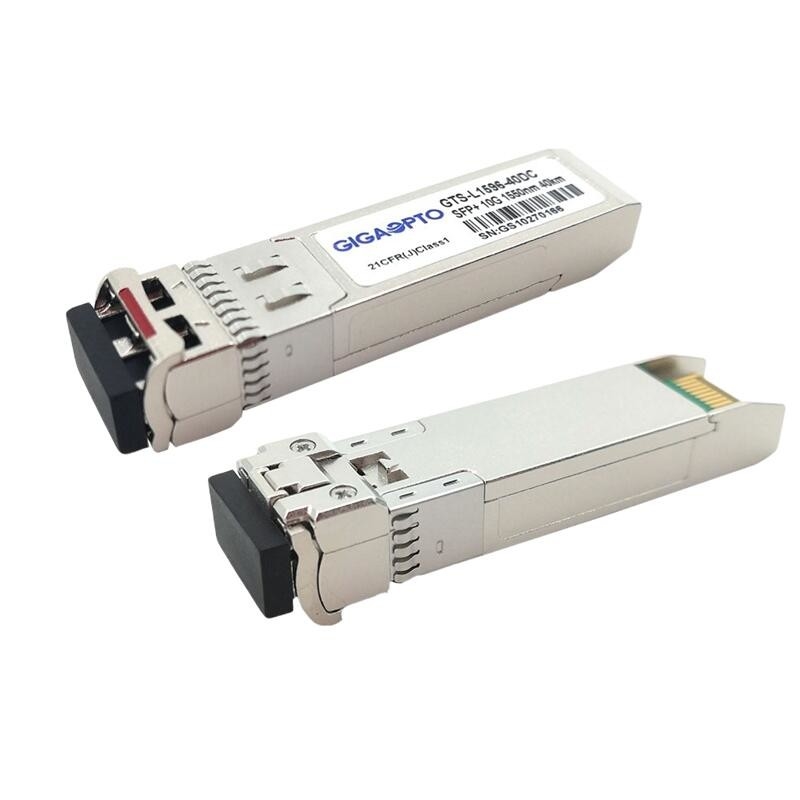

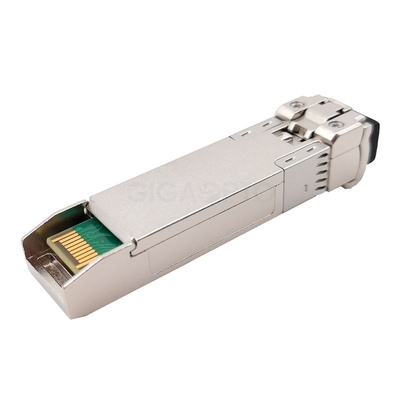

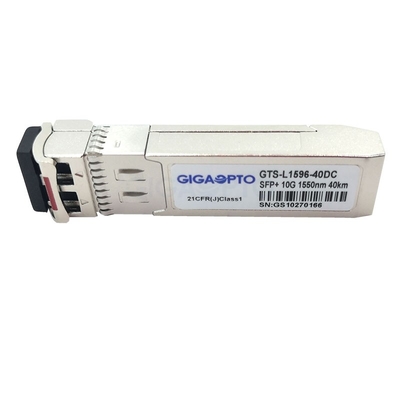

ماژول های فرستنده گیرنده سازگار با 10Gbase-ER سیسکو 1550 نانومتری برایSFP-10G-ER
توضیحات ماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
این فرستنده و گیرنده نوری سازگار با سیسکو SFP-10G-ER با قطعات باکیفیت تولید شده است و به طور دقیق برای مطابقت یا فراتر از مشخصات سازنده اصلی آزمایش شده و برای برنامه های شبکه های مرکز داده بهینه شده است.این تراشه 10GBase-ER/EW (10.3125Gbps/9.953Gbps) را تا 40 کیلومتر از طریق کابل نوری فیبر تک حالته فیبر دوگانه (SMF) G.652 با استفاده از طول موج 1550 نانومتر از طریق کانکتور LC ارائه می دهد.
این ماژول SFP-10G-ER از 1550 لیزر EML، پین InGaAs و پیش تقویت کننده در یک مجموعه فرعی نوری یکپارچه تشکیل شده است، همه ماژول ها ایمنی لیزر کلاس 1 را برآورده می کنند.
مانیتورینگ تشخیصی دیجیتال (DDM/DOM) از طریق یک رابط سریال 2 سیمه در دسترس است، همانطور که در SFF-8472 مشخص شده است، که نظارت در زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده را فراهم می کند.
این ماژول نوری SFP-10G-ER به گونه ای برنامه ریزی شده است که با طیف گسترده ای از تجهیزات شبکه سیسکو مانند سری سیسکو 3100 WS، سری سیسکو 4500 سری WS، سری سیسکو 4900، سری سیسکو 5700 ایر، سیسکو 6000، سری های سیسکو، سری 680 سازگار باشد. سری C6800، سری Nexus 2000 سیسکو، سری نکسوس 3000 سیسکو، سری نکسوس 5000 سیسکو، سری نکسوس 7000 سیسکو، سری نکسوس 9000 سیسکو، سری‌های سیسکو WS-C2960S، سری‌های سیسکو WS-C3560، سری‌های سیسکو WS-C3560 و غیره
مشخصاتماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
| نام تجاری سازگار | سیسکو | P/N | SFP-10G-ER |
| فروشنده | Gigaopto | تایپ کنید | 10Gbps SFP+ |
| طول موج | 1550 نانومتر | حداکثر رسیدن | 40 کیلومتر |
| نوع رابط | ال سی دوبلکس | نوع کابل | فیبر تک حالته |
| نوع LD | لیزر EML | نوع گیرنده | پین |
| توان متوسط TX | -1 ~ 3dBm | حساسیت RX | < -16dBm |
| قدرت-بودجه | 15 دسی بل | نسبت انقراض | > 8.2 دسی بل |
| مصرف برق | ≤1.5W | اضافه بار RX | >0.5dBm |
| پشتیبانی DOM | پشتیبانی | محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) |
توجه: هنگامی که فرستنده گیرنده دوربرد در انتقال فاصله کوتاه استفاده می شود، لطفاً مطابق جدول با تضعیف کننده مناسب مطابقت دهید.
| فاصله | ≤ 5 کیلومتر | ≤ 10 کیلومتر | ≤ 20 کیلومتر |
| تضعیف کننده | 7 دسی بل | 5dB | 3dB |
امکاناتماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
کاربردماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
ویژگی های الکتریکی و نوریماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
| ویژگی های الکتریکی | ||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت |
| جریان عرضه کل | منCC | 300 | mA | |||
| فرستنده | ||||||
| ولتاژ ورودی دیفرانسیل فرستنده | 180 | 1200 | mV | |||
| Tx_Fault ولتاژ خروجی - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| Tx_Fault ولتاژ خروجی - کم | VOL | 0 | 0.4 | V | LVTTL | |
| Tx_Disable Input Voltage - High | Vآی اچ | 2 | Vcc | V | LVTTL | |
| Tx_Disable Input Voltage - Low | VIL | 0 | 0.8 | V | LVTTL | |
| امپدانس دیفرانسیل ورودی | 90 | 100 | 110 | Ω | ||
| گیرنده | ||||||
| ولتاژ خروجی دیفرانسیل گیرنده | 300 | 850 | mV | |||
| ولتاژ خروجی LOS - بالا | Vاوه | 2.4 | Vcc | V | LVTTL | |
| ولتاژ خروجی LOS - کم | VOL | 0 | 0.4 | V | LVTTL | |
| امپدانس دیفرانسیل خروجی | 90 | 100 | 110 | Ω | ||
| ویژگی های فرستنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| میانگین توان خروجی | پخارج | -1 | +3 | dBm | |||
| طول موج مرکز | λc | 1530 | 1550 | 1565 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||
| نسبت انقراض | ER | 8.2 | دسی بل | ||||
| نویز با شدت نسبی | RIN | -128 | dB/Hz | ||||
| زمان ظهور/سقوط نوری | تیآر/ تیاف | 28 | 50 | ps | |||
| فرستنده و جریمه پراکندگی | TDP | 2 | دسی بل | ||||
| فرستنده خاموش است | پخاموش | -30 | dBm | ||||
| نمودار چشمی خروجی | مطابق با IEEE802.3ae است | ||||||
| ویژگی های گیرنده نوری | |||||||
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| طول موج مرکز | λc | 1260 | 1610 | نانومتر | |||
| حساسیت گیرنده | پSEN | -16 | dBm | 1 | |||
| توان اشباع ورودی (اضافه بار) | پSAT | 0.5 | dBm | ||||
| بازتاب گیرنده | -12 | دسی بل | |||||
| سطح لغو ادعای LOS | LOSD | -17 | dBm | ||||
| سطح ادعای LOS | LOSA | -30 | dBm | ||||
| LOS هیسترزیس | HYS | 0.5 | 6 | دسی بل | |||
یادداشت 1.اندازه گیری با PRBS231-1 الگو، @10.3125Gbps، ER=8.2dB، BER=1x10-12.
طرح کلی بستهماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER
ابعاد بر حسب میلی متر می باشد.همه ابعاد ± 0.1 میلی متر هستند مگر اینکه طور دیگری مشخص شده باشد.(واحد: میلی متر)
سوالات متداول
س:چرا ما را انتخاب کنید?
GigaOpto پیشروترین تامین کننده جهانی فرستنده و گیرنده نوری است و ما حدود 10 سال تجربه در این زمینه داریم.مزیت ما
س:آیا فرستنده های شما سازگار هستند؟
بله، ماژولهای نوری سازگار ما همگی با انواع برندهای مختلف تجهیزات شبکه مانند Cisco، Juniper، Arista، HP، Huawei، Alcatel-Lucent Nokia، H3C و غیره سازگاری دارند.
س: آیا می توانم یک سفارش نمونه داشته باشم؟ماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER?MOQ شما چیست؟
بله، ما از سفارشات نمونه برای تست و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است، ما MOQ نداریم، 1 نمونه در دسترس است.
س:شرایط پرداخت شما چیستبرایاین ماژول های فرستنده گیرنده سازگار با سیسکو برای SFP-10G-ER؟
معمولاً ما به پیش پرداخت توسط T/T، West Union یا Paypal نیاز داریم.
همچنین می تواند L/C، شرایط اعتبار را پشتیبانی کند.
س:آیا در صورت وجود مشکل کیفیت می توانم محصولات را پس بدهم؟با اینماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER?
بله، اگر مشکل کیفی پیش بیاید، می توانیم معاوضه رایگان را قبول کنیم.
س:آیا می توانم از لوگو و برچسب خودمان استفاده کنم؟روی اینهاماژول های فرستنده گیرنده سازگار با سیسکو برایSFP-10G-ER?
بله، ما می توانیم یک سرویس OEM ارائه دهیم و محصولات را با برچسب خود شما بسازیم.
