جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 32GFC LW | بسته بندی: | SFP28 |
|---|---|---|---|
| نرخ داده (Gbps): | 32 گیگابیت بر ثانیه | طول موج: | 1310 نانومتر |
| فاصله: | 10 کیلومتر | اجزای نوری: | DFB/PIN |
| رابط: | Dual-LC | کلید واژه ها: | فرستنده و گیرنده کانال فیبر 32GFC LW |
| برجسته کردن: | فرستنده و گیرنده کانال فیبر SFP28,فرستنده و گیرنده کانال فیبر 1310 نانومتری,SMF 32G FC |
||

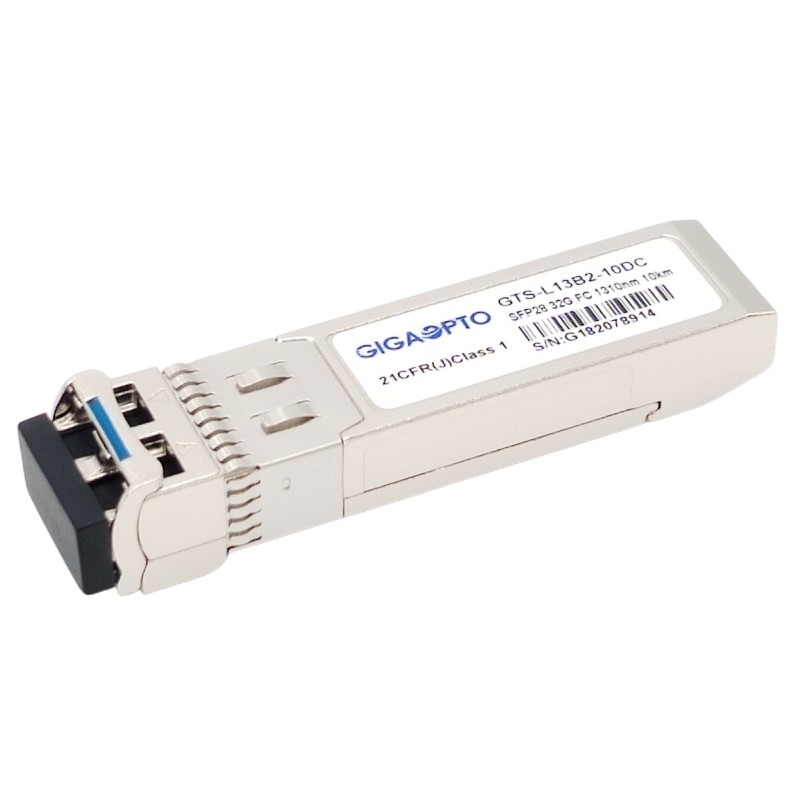

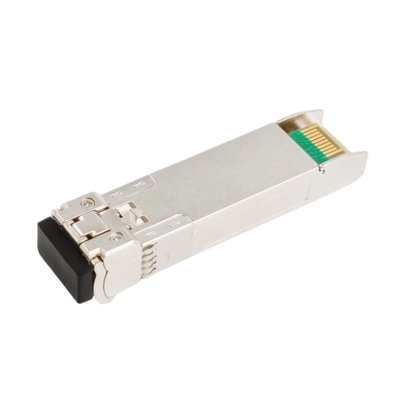

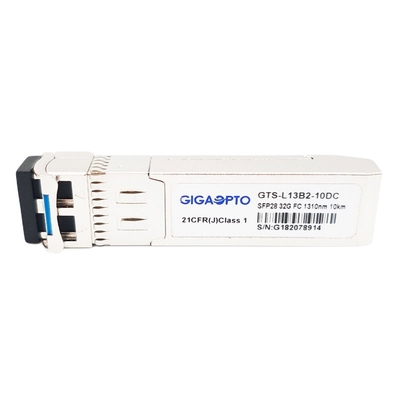

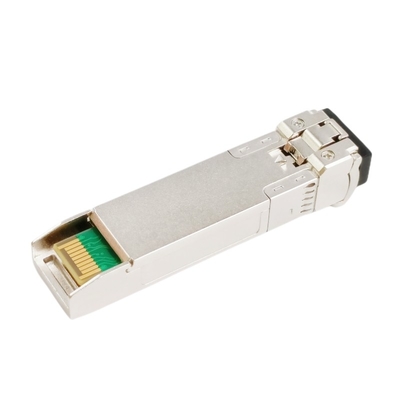

32G SMF 1310nm 10 کیلومتر کانال فیبر SFP28 ماژول فرستنده گیرنده LC DOM
شرح
این 32GFC SFP28 LW یک فرستنده و گیرنده تک کاناله و قابل اتصال گرم برای برنامه های اترنت 32GFC و 25G است.این در طول موج اسمی 1310 نانومتر کار می کند و از کانال فیبر 8G/16G/32G (FC) و 25G اترنت، مناسب برای شبکه منطقه ذخیره سازی (SAN)، پیوندهای مرکز داده تا 10 کیلومتر روی فیبر تک حالته پشتیبانی می کند.
فرستنده و گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری 1310 نانومتری DFB، یک دیود نوری PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
فرستنده فیبر طول موج بلند 32G کانال فیبر (32GFC) از عیب‌یابی نوری DDM/DOM پشتیبانی می‌کند که اطلاعات تشخیصی بلادرنگ را در مورد شرایط فعلی ارائه می‌دهد.
این به طور کامل با مشخصات قرارداد چند منبع SFF-8431 و SFF-8472 (MSA)، RoHS، کانال فیبر 32G (28.05 گیگابیت بر ثانیه)، کانال فیبر 16G (14.025 گیگابیت بر ثانیه)، کانال فیبر 8G (8.5 گیگابیت بر ثانیه) مطابقت دارد.
مشخصات
| تولید - محصول | 32GFC LW | شماره قطعه | GTS-L13B2-10DC |
| فاکتور فرم | SFP28 | حداکثر نرخ داده | 28.05 گیگابیت بر ثانیه |
| طول موج | 1310 نانومتر | حداکثر فاصله کابل | 10 کیلومتر |
| رابط | ال سی دوبلکس | رسانه ها | MMF |
| نوع فرستنده | DFB | نوع گیرنده | پین |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان منبع تغذیه | <400 میلی آمپر |
| TX Power | -7 ~ 2dBm | حساسیت گیرنده | <-11.6dBm |
| نسبت انقراض | > 4dB | اضافه بار گیرنده | <2dBm |
| محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | مانیتورینگ تشخیصی دیجیتال | پشتیبانی |
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1270 | 1310 | 1350 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | |||
| توان خروجی متوسط | پبیرون | -7 | 2 | dBm | 1 | ||
| نسبت انقراض | ER | 4 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
|
خطای TX |
عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1260 | 1600 | نانومتر | |||
| حساسیت گیرنده | -11.6 | dBm | 3 | ||||
| اضافه بار گیرنده | 2 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -15 | dBm | ||||
| ادعای LOS | LOSآ | -30 | dBm | ||||
| LOS Hysteresis | 0.5 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 300 | 900 | mV | 4 | ||
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @25.08Gps، BER ≤1×10-6 اندازه‌گیری شد.
4. AC-coupled داخلی.
سازگاری
همه GigaoptoGTS-L13B2-10DCماژول های فرستنده و گیرنده نوری منبع باز هستند، می توانند کدگذاری شوند تا کاملاً با دستگاه های جریان اصلی سازگار باشند، لطفاً به فرم زیر مراجعه کنید، برای سازگاری بیشتر محصولات، لطفا با ما تماس بگیرید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| سیسکو | DS-SFP-FC32G-LW | برواد | XBR-000238 |
