جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 32GFC SW | فاکتور فرم: | SFP28 |
|---|---|---|---|
| نرخ داده (Gbps): | 28.05 گیگابیت بر ثانیه | طول موج: | 850 نانومتر |
| فاصله: | 100 متر | اجزای نوری: | VCSEL/PIN |
| رابط: | ال سی دوتایی | کلید واژه ها: | کانال فیبر 32G، ماژول فرستنده گیرنده 32G SW 100m |
| برجسته کردن: | ماژول فرستنده گیرنده 32GFC SFP28,ماژول فرستنده گیرنده 850 نانومتری SFP28,کانال فیبر 32G |
||

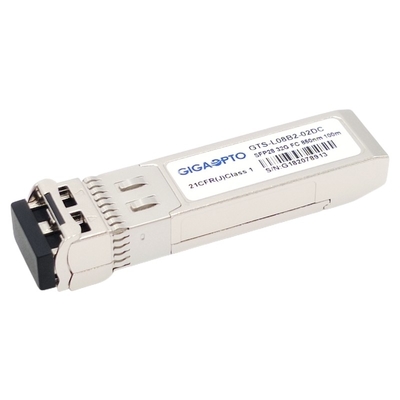

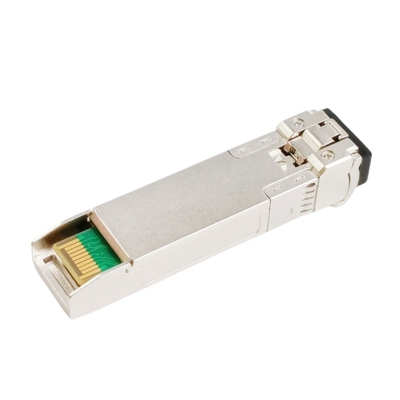

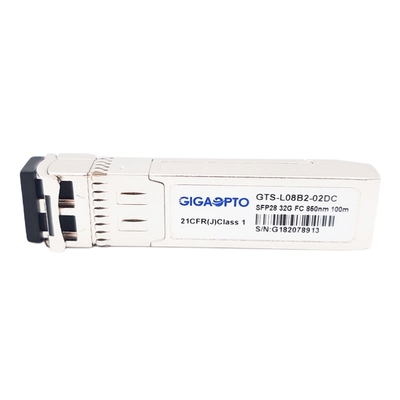

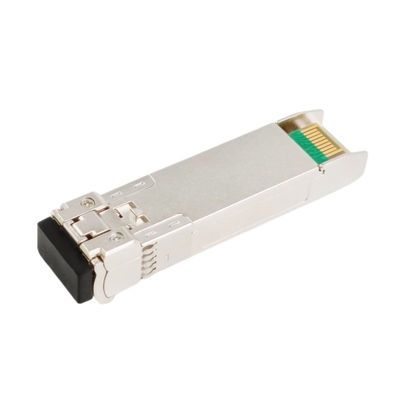

فرستنده و گیرنده 100 متری 32GFC SW برای شبکه منطقه ذخیره سازی
شرح
این فرستنده و گیرنده SW 32GFC برای برنامه های کاربردی کوتاه دسترسی 8G/16G/32G کانال فیبر (8GFC/16GFC/32GFC) طراحی شده است.
دارای یک فرستنده لیزری VCSEL 850 نانومتری قابل اعتماد، یک فتودیود PIN با حساسیت بالا همراه با پیش تقویت‌کننده ترانس امپدانس (TIA) و واحد کنترل MCU، حداکثر دسترسی تا 70 متر با استفاده از فیبر OM3 و 100 متر با استفاده از OM4. همه ماژول‌ها لیزر کلاس I را برآورده می‌کنند. الزامات ایمنیاین دارای کانکتور 20 پین SFP+ است تا قابلیت اتصال داغ را فراهم کند.
این 32G FC SW با FC-PI-6، SFF-8472 Rev 12.2، و با SFF-8432 و بخش های قابل اجرا SFF-8431 Rev. 4.1 سازگار است.
مشخصات
| فاکتور فرم | SFP28 | حداکثر نرخ داده | 28.05 گیگابیت بر ثانیه |
| معمولطول موج | 850 نانومتر | حداکثرانتقال | 100 متر |
| رابطتایپ کنید | ال سی دوتایی | رسانه هاتایپ کنید | MMF |
| نوع فرستنده | VCSEL 850 نانومتر | نوع گیرنده | پین |
| TX Power | -8.4 ~ 2.4dBm | حساسیت گیرنده | <-10dBm |
| نسبت انقراض | > 2.0 دسی بل | اضافه بار | > 2.4 dBm |
| عملیاتیدرجه حرارت | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامهزمان | 3 سال |
| DDMI | پشتیبانی | پروتکل ها | سازگار با MSA |
| مصرف برق | <1W | OEM | پشتیبانی |
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | ||
| عرض طیفی (RMS) | Δλ | 0.6 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | - | - | - | دسی بل | ||
| توان خروجی متوسط | پبیرون | -8.4 | 2.4 | dBm | 1 | ||
| نسبت انقراض | ER | 2.0 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 950 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
|
خطای TX |
عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | ||
| حساسیت گیرنده | -10 | dBm | 3 | ||||
| اضافه بار گیرنده | 2.4 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -13 | dBm | ||||
| ادعای LOS | LOSآ | -30 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | ||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 500 | 700 | 900 | mV | 4 | |
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
یادداشت:
1. قدرت نوری به MMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. اندازه‌گیری شده با الگوی آزمایشی PRBS 231-1 @28.05Gbps، BER ≤1E-6..
4. AC-coupled داخلی.
سازگاری
فرستنده‌های نوری Gigaopto 100% با تمام برندهای اصلی سوئیچ سازگار هستند و آسیبی به دستگاه‌های OEM وارد نمی‌کنند.
به منظور اطمینان از کیفیت و سازگاری محصولات ما، هر محصول قبل از تحویل به مشتریان به دقت بر روی تجهیزات مربوطه آزمایش می شود.
برای این سازگاری GTS-L08B2-02DC، لطفاً به جدول مکاتبات P/N مراجعه کنید.اگر نام تجاری و شماره قطعه مورد نظر شما در زیر ذکر نشده است، لطفاً به ما اطلاع دهید و ما خوشحال خواهیم شد که جزئیات بیشتری را در اختیار شما قرار دهیم.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| سیسکو | DS-SFP-FC32G-SW | برواد | XBR-000212 |
