جزئیات محصول:
|
| نام محصول: | 10GFC SFP LW | حداکثر سرعت (گیگابیت بر ثانیه): | 10.518 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1310 نانومتر | انتقال: | 10 کیلومتر |
| کامپوننت نوری: | DFB/PIN | رابط: | ال سی دوتایی |
| DDMI: | پشتیبانی | درجه حرارت: | -5 تا 85 درجه سانتی گراد (23 تا 185 درجه فارنهایت) |
| کلید واژه ها: | فرستنده و گیرنده 10GFC SFP+ 10 کیلومتر | ||
| برجسته کردن: | کانال فیبر 10G FC,کانال فیبر SFP+ FC,فرستنده و گیرنده کانال فیبر FC |
||

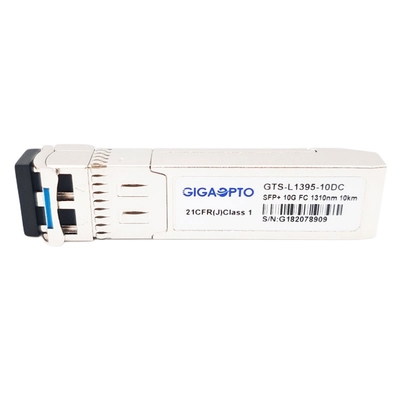

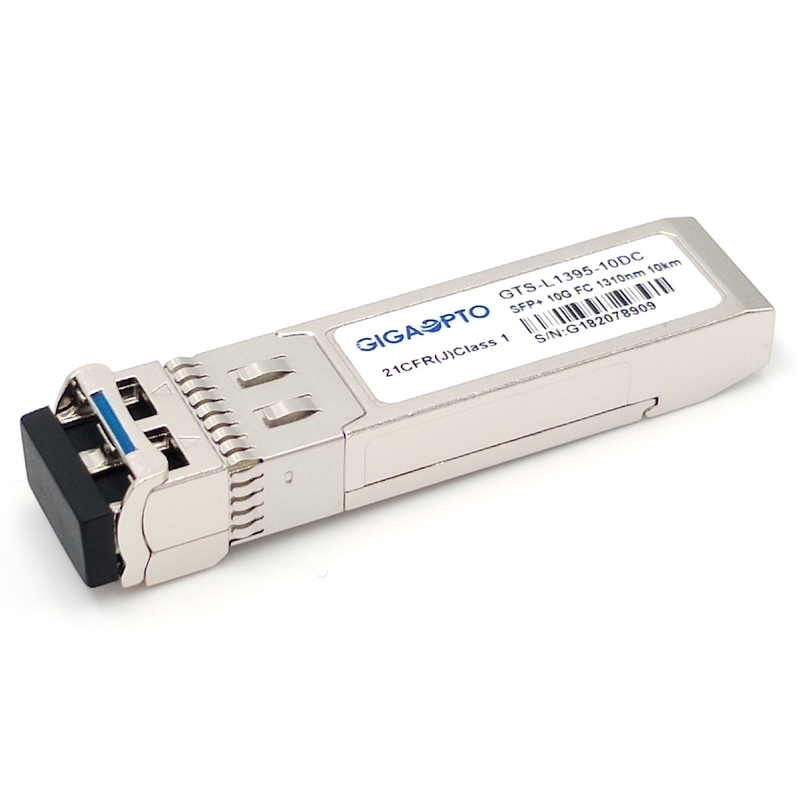

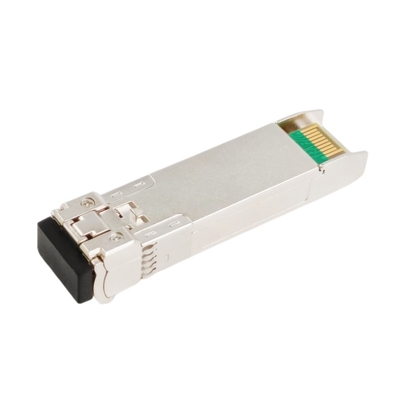

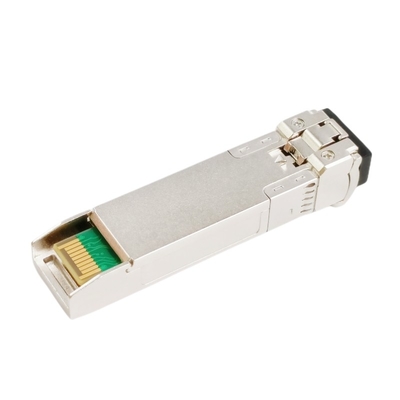

کانال فیبر 10GFC SFP+ 1310nm 10km DOM LC SMF
شرح
گیگاوپتوGTS-L1395-10DCفرستنده گیرنده دارای یک فرستنده بسیار قابل اعتماد 1310 نانومتری DFB و آشکارساز عکس پین در یک کانکتور نوری LC دوبلکس است. حداکثر انتقال آن می تواند تا 10 کیلومتر از طریق فیبر تک حالته G.652 (SMF) برسد.
این برای استفاده در برنامه های سریال 10 گیگابیت بر ثانیه مانند برنامه های SONET OC192/SDH STM64، اترنت 10 گیگابیت و کانال فیبر 10 گیگابیت در ثانیه طراحی شده است.با یک منبع تغذیه +3.3 ولت کار می کند.فرستنده گیرنده مطابق با قرارداد 10Gbps SFP+ چند منبع (MSA) است.
عملکردهای تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه در دسترس هستند، همانطور که در SFF-8472 مشخص شده است، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده را فراهم می کند. .
همه ماژول ها محصولات لیزری کلاس 1 هستند که با استانداردهای FDA/CDRH و IEC-60825 مطابقت دارند.
مشخصات
| فاکتور فرم | SFP+ | حداکثر نرخ داده | 10.51875 گیگابیت بر ثانیه |
| طول موج | 1310 نانومتر | حداکثر فاصله کابل | 10 کیلومتر |
| رابط | ال سی دوبلکس | رسانه ها | SMF |
| نوع فرستنده | DFB 1310 نانومتر | نوع گیرنده | پین |
| TX Power | -6~0dBm | حساسیت گیرنده | <-14.4dBm |
| محدوده دما | -5 تا 85 درجه سانتی گراد (23 تا 185 درجه فارنهایت) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | DOM | پشتیبانی |
| پروتکل ها | مطابق با ایمنی لیزر CE، کلاس 1 FDA و IEC60825-1، RoHS، SFF-8431، SFP MSA | ||
| برنامه های کاربردی پشتیبانی شده |
اترنت 10GBASE-LR/10GBASE-LW کانال فیبر 10G سوئیچ ها و روترهای مرکز داده 10GbE |
||
امکانات
کاربرد
ویژگی های نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1270 | 1310 | 1350 | نانومتر | |||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | ||||
| توان خروجی متوسط | پبیرون | -6.0 | 0 | dBm | 1 | |||
| نسبت انقراض | ER | 3.5 | دسی بل | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1260 | 1600 | نانومتر | ||||
| حساسیت گیرنده | -14.4 | dBm | 3 | |||||
| اضافه بار گیرنده | 0.5 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -16 | dBm | |||||
| ادعای LOS | LOSآ | -30 | dBm | |||||
| LOS Hysteresis | 0.5 | دسی بل | ||||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 300 | 900 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
توجه داشته باشید :
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @10312Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
سازگاری
Gigaopto طیف کاملی از گیرنده های نوری تا 100G را تولید و ذخیره می کند.همه ماژول‌های فرستنده و گیرنده نوری ما برای سازگاری با محیط سوئیچ هدف آزمایش شده‌اند و 100% با مارک‌های اصلی مانند Cisco، Brocade، HP، Juniper، Huawei، Alcatel-Lucent، Extreme، Arista، Force10، D-link سازگار هستند. ، 3Com و غیره و ارائه 3 سال گارانتی.
برای این GTS-L0895-10DC، لطفاً به جدول مکاتبات P/N مراجعه کنید.اگر به سازگاری بیشتری نیاز دارید، لطفاً دریغ نکنید به ما اطلاع دهید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L1395-10DC | سیسکو | DS-SFP-FC10G-LW |
| درخت عرعر | XBR-000217 | ||
