جزئیات محصول:
|
| نام محصول: | فرستنده گیرنده 10GFC | پهنای باند (Gbps): | 1.0625-10.518Gbps |
|---|---|---|---|
| طول موج: | 850 نانومتر | حداکثر انتقال: | 300 متر روی OM3 یا 400 متر روی OM4 |
| LD/PD: | VCSEL/PIN | رابط: | ال سی دوبلکس |
| درجه حرارت: | COM | DDM: | آره |
| کلید واژه ها: | فرستنده گیرنده 10GFC SFP+ SW، کانال فیبر 10G 300 متر 850 نانومتر | ||
| برجسته کردن: | ماژول کانال فیبر DOM,ماژول کانال فیبر 300 متر,کانال فیبر 10G |
||

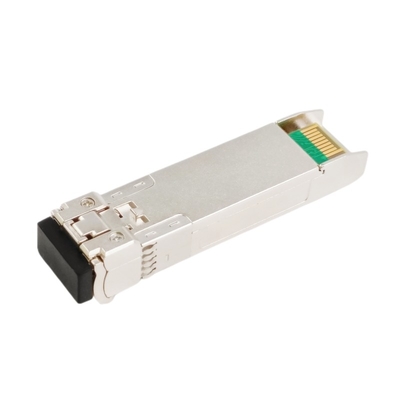

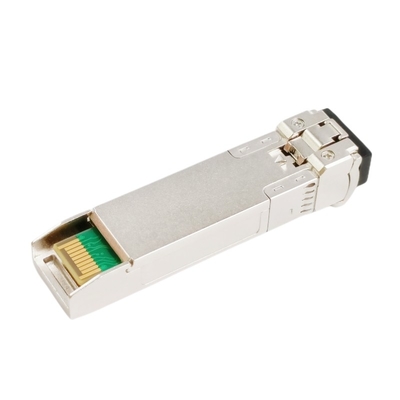

گیرنده 300 متری 10GFC SW 850 نانومتری برای کانال فیبر LC DOM
شرح

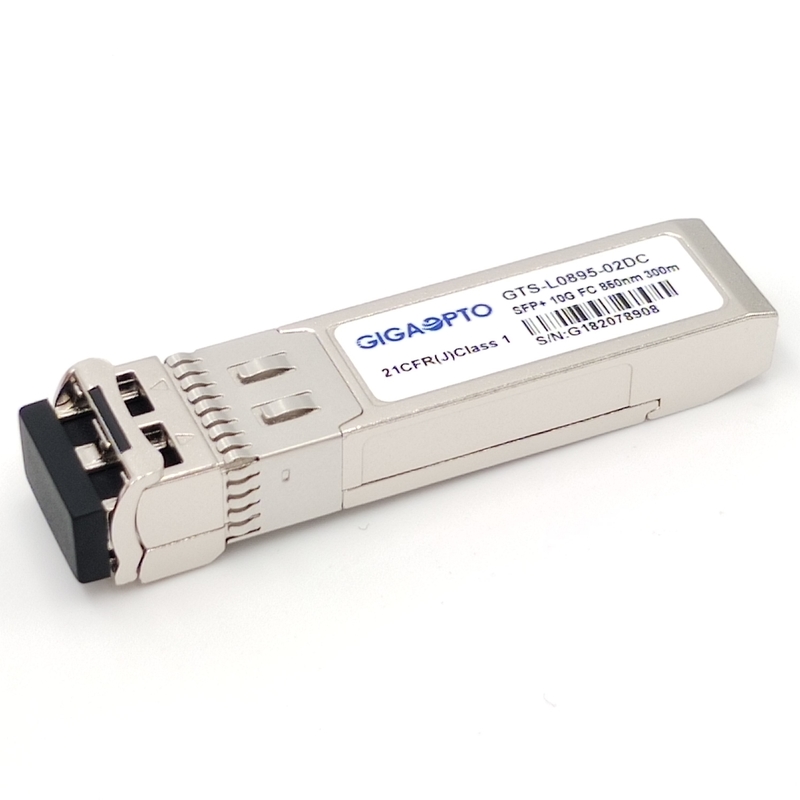

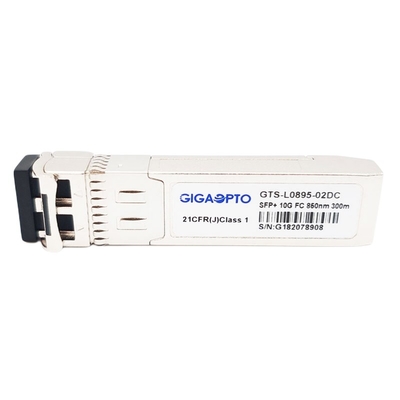

فرستنده گیرنده GTS-L0895-02DC Gigaopto دارای یک فرستنده VCSEL 850 نانومتری بسیار قابل اعتماد و آشکارساز عکس PIN به کانکتور نوری LC دوبلکس است.
این فرستنده گیرنده 10GFC SW با قابلیت اتصال داغ از نرخ داده 1.0625-10.518Gbps و برنامه هایی مانند کانال فیبر 10G (10.52Gbps)، کانال فیبر 8G (8.5Gbps)، کانال فیبر 4G (4.25Gbps)، کانال فیبر2G2G (2Gbps) و 2G Fiber2Gbps (2Gbps) پشتیبانی می کند. کانال فیبر 1G (1.0625 گیگابیت در ثانیه). این ماژول چند منظوره است که در بسیاری از مکان های مختلف شبکه امروزی استفاده می شود.در نتیجه، محبوب‌ترین برنامه‌ها عبارتند از برنامه‌های Storage Area Networking (SAN) در مراکز داده، اتصالات کانال فیبر مرکز داده از طریق Backbone، شبکه‌های سازمانی SAN Interconnections و سایر پیوندهای نوری.
این دستگاه از تشخیص نوری DDM/DOM پشتیبانی می کند که نظارت در زمان واقعی دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری، توان نوری دریافتی و ولتاژ تغذیه فرستنده گیرنده را فراهم می کند.
تمامی ماژول ها محصولات لیزری کلاس 1 مطابق با استانداردهای FDA/CDRH و IEC-60825 هستند.
مشخصات
| فاکتور فرم | SFP+ | نرخ داده | 1.0625-10.518 گیگابیت بر ثانیه |
| طول موج | 850 نانومتر | حداکثر فاصله کابل | 300 متر روی OM3 یا 400 متر روی OM4 |
| رابط | ال سی دوبلکس | رسانه ها | MMF |
| نوع فرستنده | VCSEL 850 نانومتر | نوع گیرنده | پین |
| TX Power | -6~-1dBm | حساسیت گیرنده | <-11.1dBm |
| نسبت انقراض | > 3.5 دسی بل | اضافه بار | > 0.5 dBm |
| بودجه برق (dB) | 4.1 دسی بل | DDM/DOM | پشتیبانی |
| محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | وزن | 30 گرم |
| پروتکل ها | مطابق با ایمنی لیزر CE، کلاس 1 FDA و IEC60825-1، RoHS، SFF-8431، SFP MSA | ||
| برنامه های کاربردی پشتیبانی شده | کانال فیبر 10G (10.518 گیگابیت در ثانیه)، کانال فیبر 8G (8.5 گیگابیت در ثانیه)، کانال فیبر 4G (4.25 گیگابیت در ثانیه)، کانال فیبر 2G (2.125 گیگابیت در ثانیه)، کانال فیبر 1G (1.0625 گیگابیت در ثانیه) | ||
امکانات
کاربرد
ویژگی های نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||||
| فرستنده | ||||||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | |||||
| عرض طیفی (RMS) | Δλ | 0.45 | نانومتر | |||||||
| نسبت سرکوب حالت جانبی | SMSR | - | - | - | دسی بل | |||||
| توان خروجی متوسط | پبیرون | -6.0 | -1.0 | dBm | 1 | |||||
| نسبت انقراض | ER | 3.5 | دسی بل | |||||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 950 | mV | 2 | |||||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||||
| فعال کردن | 0 | 0.8 | V | |||||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||||
| طبیعی | 0 | 0.8 | V | |||||||
| گیرنده | ||||||||||
| طول موج مرکز | λc | 840 | 850 | 860 | نانومتر | |||||
| حساسیت گیرنده | -10.0 | dBm | 3 | |||||||
| اضافه بار گیرنده | 0.5 | dBm | 3 | |||||||
| LOS De-Assert | LOSD | -12 | dBm | |||||||
| ادعای LOS | LOSآ | -22 | dBm | |||||||
| LOS Hysteresis | 0.5 | 4 | دسی بل | |||||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 500 | 700 | 900 | mV | 4 | ||||
|
LOS |
بالا | 2.0 | Vcc | V | ||||||
| کم | 0.8 | V | ||||||||
توجه داشته باشید :
1. قدرت نوری به MMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @10312Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
سازگاری
همه فرستنده‌های گیرنده Gigaopto بر اساس استانداردها و مطابق با MSA (توافقنامه چند منبعی) هستند و به‌شدت در امکانات خود ما تست و کدگذاری شده‌اند تا از بالاترین سطح عملکرد اطمینان حاصل شود.ما 100٪ آزمایش برنامه را تحت شرایط استفاده نهایی انجام می دهیم.
برای این ماژول 10GFC P/N:GTS-L0895-02DC، لطفاً به جدول مکاتبات P/N مراجعه کنید.برای سازگاری بیشتر محصول، لطفاً به ما بگویید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L0895-02DC | سیسکو | DS-SFP-FC10G-SW |
| درخت عرعر | XBR-000218 | ||
