جزئیات محصول:
|
| نام محصول: | SFP-8GFC-ZR | حداکثر نرخ (گیگابیت بر ثانیه): | 8.5 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1550 نانومتر | حداکثر دسترسی: | 80 کیلومتر |
| اجزاء: | EML/APD | اتصال دهنده/لهستانی: | دوبلکس LC/PC |
| دما: | 0 تا 70 درجه سانتی گراد | قدرت-بودجه: | 24 دسی بل |
| کلید واژه ها: | گیرنده 8GFC ZW SFP+، 8G FC 80km 1550nm | ||
| برجسته کردن: | ماژول کانال فیبر 8GFC,ماژول کانال فیبر 80 کیلومتر,فرستنده و گیرنده ZW SFP+ |
||

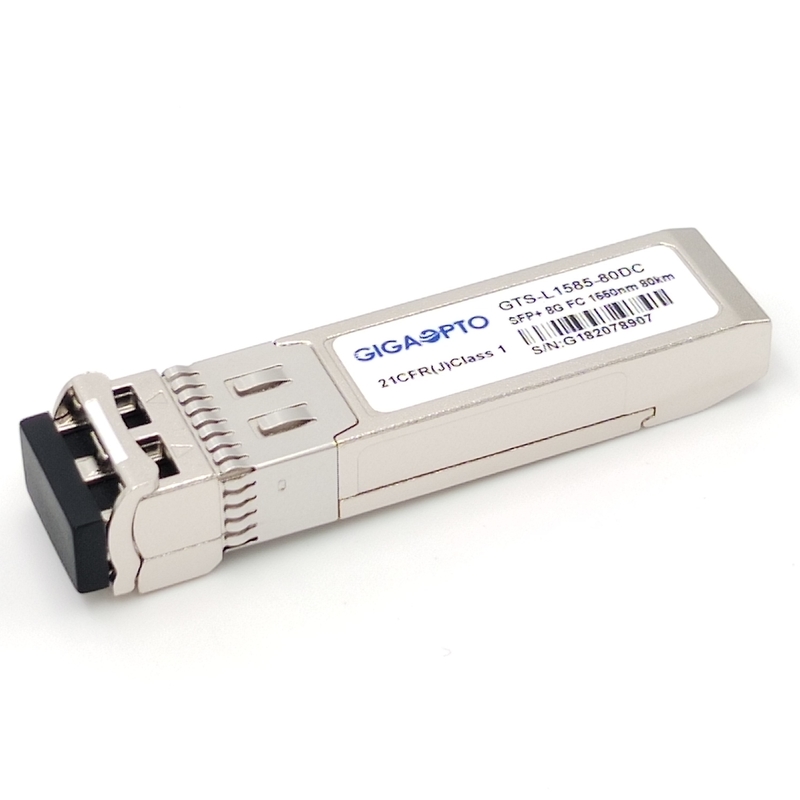

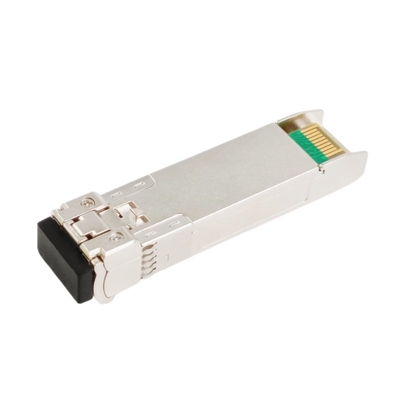

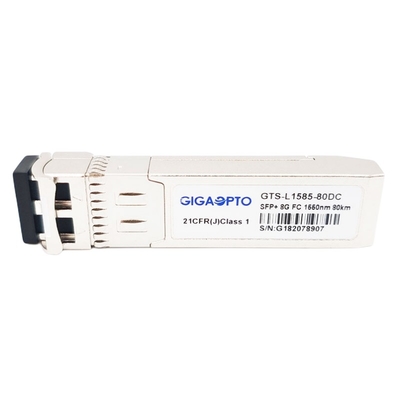

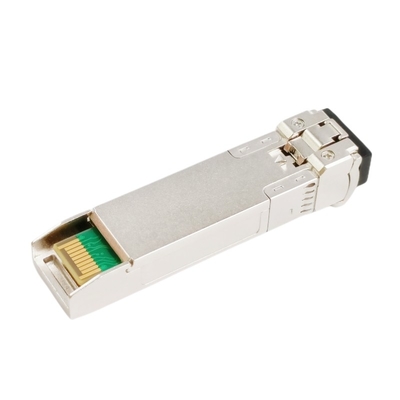

ماژول گیرنده نوری 8GFC SFP+ 1550 نانومتری 80 کیلومتر برای کانال فیبر و SAN
شرح
گیرنده نوری 8GFC SFP+ GigaoptoGTS-L1585-80DCبرای برنامه اتصال کانال فیبر موج بلند 8 گیگابیت بر ثانیه طراحی شده است، با استفاده از طول موج 1550 نانومتر، توان 8.5 گیگابیت بر ثانیه را تا 80 کیلومتر بر روی فیبر تک حالته (SMF) ارائه می دهد.
بخش فرستنده دارای یک لیزر قابل اطمینان 1550 نانومتری EML خنک‌شده است.و بخش گیرنده شامل یک دیود نوری پین است که با یک TIA یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این فرستنده و گیرنده SFP+ ZW کاملاً با توافقنامه چند منبعی SFP+ (MSA) و استاندارد FCIA FC-PI-4 800-SM-LC-L مطابقت دارد.
عملکردهای تشخیص دیجیتال از طریق یک رابط سریال 2 سیمه در دسترس هستند، همانطور که در SFF-8472 مشخص شده است، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی و ولتاژ منبع تغذیه فرستنده گیرنده را فراهم می کند. .
مشخصات
| نام تجاری سازگار | برواد | دسته بندی | کانال فیبر SFP |
| شماره قطعه | GTS-L1585-80DC | بودجه برق | 24dBm |
| نوع فرم | SFP+ | حداکثر نرخ داده | 8.5 گیگابیت بر ثانیه |
| طول موج | 1550 نانومتر | فاصله | 80 کیلومتر @ G.652 |
| رابط | ظرف LC | رسانه ها | SMF |
| نوع فرستنده | EML | نوع گیرنده | APD |
| ولتاژ منبع تغذیه | 3.3 ولت | جریان عرضه | <450 میلی آمپر |
| TX Power | 0~5dBm | حساسیت گیرنده | <-24dBm |
| نسبت انقراض | >7.0dB | اضافه بار گیرنده | >-7.0dBm |
| محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | تشخیص دیجیتال | پشتیبانی |
| پروتکل ها | سازگار با MSA | ||
امکانات
کاربرد
ویژگی های نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | ||
| فرستنده | ||||||||
| طول موج مرکز | λc | 1530 | 1550 | 1565 | نانومتر | |||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | |||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | ||||
| توان خروجی متوسط | پبیرون | 0 | 5.0 | dBm | 1 | |||
| نسبت انقراض | ER | 7.0 | دسی بل | |||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | |||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | |||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | ||||
| فعال کردن | 0 | 0.8 | V | |||||
|
خطای TX |
عیب | 2.0 | Vcc | V | ||||
| طبیعی | 0 | 0.8 | V | |||||
| گیرنده | ||||||||
| طول موج مرکز | λc | 1260 | 1600 | نانومتر | ||||
| حساسیت گیرنده | -24.0 | dBm | 3 | |||||
| اضافه بار گیرنده | -7.0 | dBm | 3 | |||||
| LOS De-Assert | LOSD | -25.0 | dBm | |||||
| ادعای LOS | LOSآ | -35 | dBm | |||||
| LOS Hysteresis | 0.5 | دسی بل | ||||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 300 | 900 | mV | 4 | |||
|
LOS |
بالا | 2.0 | Vcc | V | ||||
| کم | 0.8 | V | ||||||
توجه داشته باشید :
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @8.5Gbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
