جزئیات محصول:
|
| نام محصول: | SFP-8GFC-40 | حداکثر سرعت (گیگابیت بر ثانیه): | 8.5 گیگابیت بر ثانیه |
|---|---|---|---|
| طول موج: | 1310 نانومتر | حداکثر فاصله: | 40 کیلومتر |
| رابط: | LC PC | DDM/DOM: | پشتیبانی |
| درجه حرارت: | 0 تا 70 درجه سانتی گراد | OEM/ODM: | پشتیبانی |
| کلید واژه ها: | 8GFC SFP+ ER 1310nm 40km | ||
| برجسته کردن: | گیرنده کانال فیبر 8G,کانال فیبر DOM 8G,FC SFP+ |
||

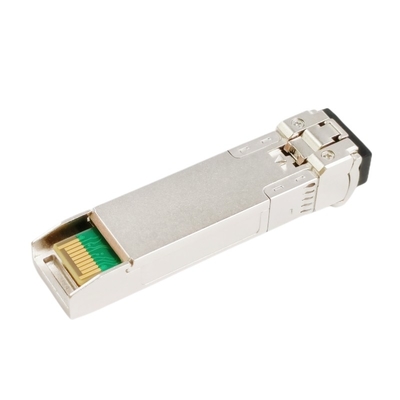

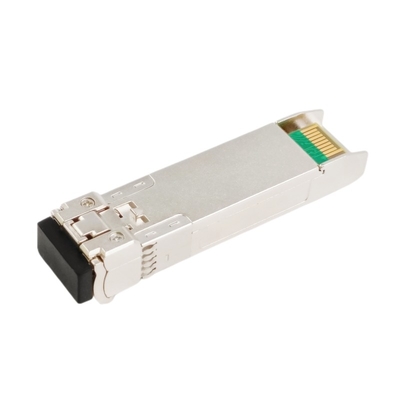

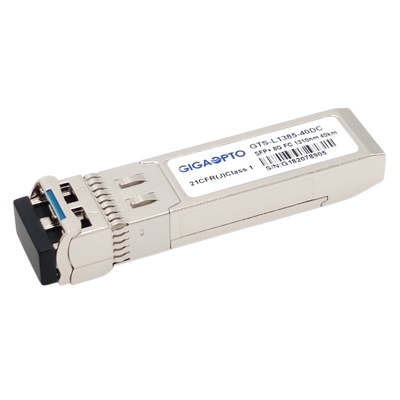

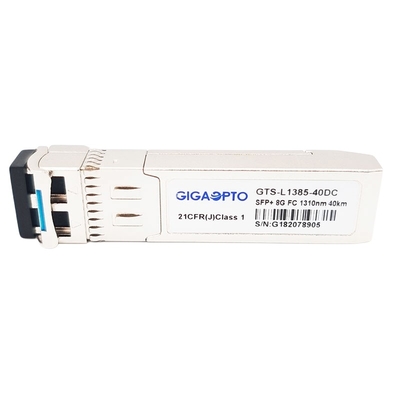

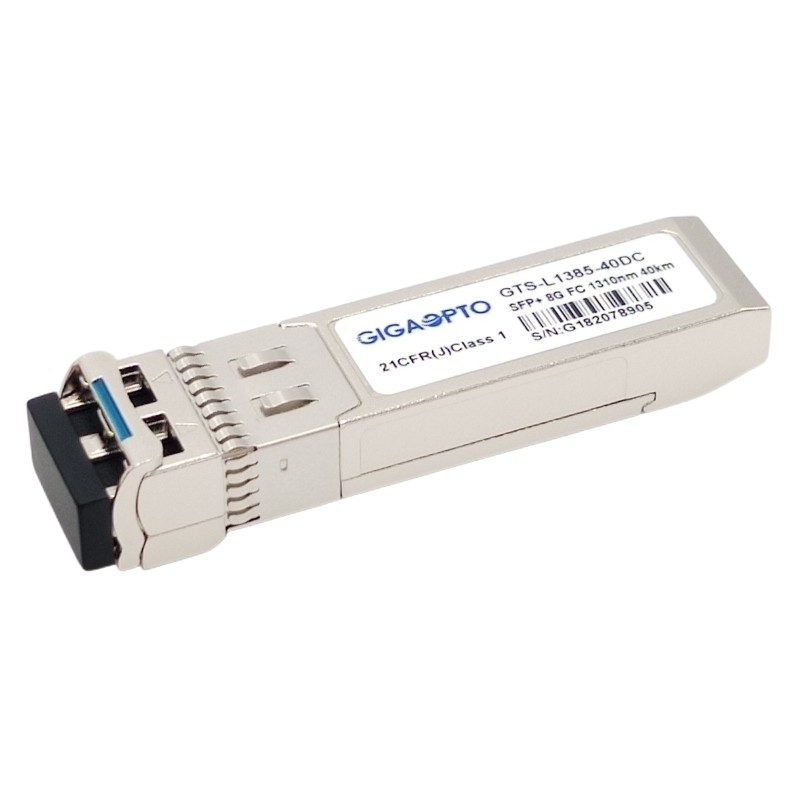

ماژول فرستنده گیرنده کانال فیبر 8G (8GFC)، سازگار با شبکه Brocade SFP-8GFC-40، با قابلیت اتصال داغ
شرح
فرستنده و گیرنده کانال فیبری SFP-8GFC-40 یک ماژول کوچک قابل اتصال است که برای پشتیبانی از کانال فیبر 8G (FC) طراحی شده است و برای پیوندهای شبکه منطقه ذخیره سازی (SAN) تا 40 کیلومتر روی فیبر تک حالته مناسب است.
بخش فرستنده دارای یک لیزر 1310 نانومتری DFB قابل اعتماد است.و بخش گیرنده شامل یک دیود نوری پین است که با یک TIA یکپارچه شده است.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این فرستنده گیرنده به طور کامل با توافقنامه چند منبعی SFP+ (MSA) و استاندارد FCIA FC-PI-4 800-SM-LC-L مطابقت دارد.
عملکردهای مانیتورینگ نوری دیجیتال (DOM) از طریق یک رابط سریال 2 سیمه در دسترس هستند، همانطور که در SFF-8472 مشخص شده است، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی را فراهم می کند. و ولتاژ تغذیه فرستنده گیرنده
فرستنده و گیرنده نوری کانال فیبر مطابق با CE/FCC/RoHS است.
مشخصات
| نام محصول | SFP-8GFC-40 | دسته بندی | کانال فیبر SFP |
| بسته بندی | SFP+ | پهنای باند | 1.06 گیگابیت بر ثانیه ~ 8.5 گیگابیت در ثانیه |
| طول موج مرکز | 1310 نانومتر | انتقال | 40 کیلومتر |
| رابط | ظرف LC دوبلکس | نوع کابل | G.652 SMF |
| نوع فرستنده | لیزر DFB | نوع گیرنده | پین |
| توان خروجی TX (dBm) | 1~4dBm | حساسیت گیرنده | <-15dBm |
| تشخیص | پشتیبانی | OEM/ODM | پشتیبانی |
| محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامه | 3 سال |
| پروتکل ها | سازگار با MSA | ||
امکانات
برنامه های کاربردی
مشخصات عملکرد - برق
| پارامتر | نماد | حداقل | تایپ کنید | حداکثر | واحد | یادداشت | |||||
| فرستنده | |||||||||||
| ورودی های CML (دیفرانسیل) | وین | 150 | 1200 | mVpp |
AC کوپل شده ورودی ها |
||||||
|
حالت مشترک AC را وارد کنید ولتاژ |
0 | 25 | mV | RMS | |||||||
|
امپدانس ورودی (دیفرانسیل) |
زین | 85 | 100 | 115 | اهم |
رین > 100 کوم @ DC |
|||||
|
ورودی دیفرانسیل پارامتر S |
اسDD11 | - | - | -10 | دسی بل | ||||||
|
دیفرانسیل به مشترک تبدیل حالت |
اسسی دی11 | - | - | -10 | دسی بل | ||||||
|
ورودی Tx_DISABLE ولتاژ - بالا |
V | ||||||||||
| 2 | 3.45 | ||||||||||
|
ورودی Tx_DISABLE ولتاژ - کم |
V | ||||||||||
| 0 | 0.8 | ||||||||||
|
خروجی Tx_FAULT ولتاژ - بالا |
Vcc+0.3 | V |
Io = 400µA;میزبان Vcc |
||||||||
| 2 | |||||||||||
|
خروجی Tx_FAULT ولتاژ - کم |
0.5 | V | Io = -4.0 میلی آمپر | ||||||||
| 0 | |||||||||||
| گیرنده | |||||||||||
|
خروجی های CML (دیفرانسیل) |
700 | mVpp |
AC کوپل شده خروجی ها |
||||||||
| وات | 350 | ||||||||||
|
خروجی AC مشترک ولتاژ حالت |
0 | 15 | mV | RMS | |||||||
|
امپدانس خروجی (دیفرانسیل) |
زوت | 90 | 100 | 110 | اهم | ||||||
|
خروجی دیفرانسیل پارامتر S |
اسD22 | - | - | -10 | دسی بل | ||||||
|
ولتاژ خروجی Rx_LOS - بالا |
2 | Vcc+0.3 | V |
lo = 400µA;میزبان Vcc |
|||||||
|
ولتاژ خروجی Rx_LOS - کم |
0 | 0.8 | V | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2.5 | V | با شناسه سریال | |||||||
| VoL | 0 | 0.5 | V | ||||||||
مشخصات عملکرد - نوری
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | ||||
| فاصله پشتیبانی شده SMF با قطر هسته 9 میکرومتر | 40 | کیلومتر | |||||||
| نرخ داده | 0.614 | 8.5 | گیگابیت بر ثانیه | ||||||
| فرستنده | |||||||||
| طول موج مرکز | λC | 1290 | 1310 | 1330 | نانومتر | ||||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | دسی بل | ||||||
| توان خروجی متوسط | پبیرون | 1 | 4 | dBm | |||||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||||
| میانگین توان فرستنده خاموش | پخاموش | -30 | dBm | ||||||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||||
| TX غیر فعال کردن | غیر فعال کردن | 2.0 | Vcc+0.3 | V | |||||
| فعال کردن | 0 | 0.8 | |||||||
| خطای TX | عیب | 2.0 | VCC+0.3 | V | |||||
| طبیعی | 0 | 0.8 | |||||||
| TX غیرفعال کردن زمان اعلام کردن | t_off | - | - | 10 | ما | ||||
| TX_DISABLE زمان نفی | تن | - | - | 1 | خانم | ||||
| زمان TX_BISABLE برای شروع بازنشانی | t_reset | 10 | - | - | ما | ||||
|
زمان برای مقداردهی اولیه، شامل شود بازنشانی TX_FAULT |
- | - | 300 | خانم | |||||
| t_init | |||||||||
| TX_FAULT از خطا تا ادعا | t_fault | - | - | 100 | ما | ||||
| مجموع عصبانیت | تی جی | - | - | 0.28 | رابط کاربری (pp) | ||||
| جیتر وابسته به داده | دی دی جی | - | - | 0.1 | رابط کاربری (pp) | ||||
| جیتر نامرتبط | UJ | - | - | 0.023 | RMS | ||||
| گیرنده | |||||||||
| طول موج مرکز | λ | 1260 | 1565 | نانومتر | |||||
| حساسیت | پدقیقه | -15 | dBm | ||||||
| اضافه بار گیرنده | پحداکثر | 0.5 | dBm | ||||||
| افت برگشت نوری | ORL | -12 | دسی بل | ||||||
| LOS De-Assert | LOSD | -18 | dBm | ||||||
| ادعای LOS | LOSآ | -30 | dBm | ||||||
| LOS | بالا | 2.0 | VCC+0.3 | V | |||||
| کم | 0 | 0.8 | |||||||
مشخصات مکانیکی
