جزئیات محصول:
|
| نام محصول: | فرستنده گیرنده 8GFC SFP | تایپ کنید: | SFP+ |
|---|---|---|---|
| طول موج: | 1310 نانومتر | دسترسی کابل: | 25 کیلومتر |
| مولفه: | DFB+PIN | رابط: | Dual-LC |
| کلید واژه ها: | فرستنده و گیرنده SFP+ کانال فیبر 8G | ||
| برجسته کردن: | فرستنده و گیرنده کانال فیبر 25 کیلومتر,فرستنده و گیرنده کانال فیبر DOM,فرستنده و گیرنده FC |
||

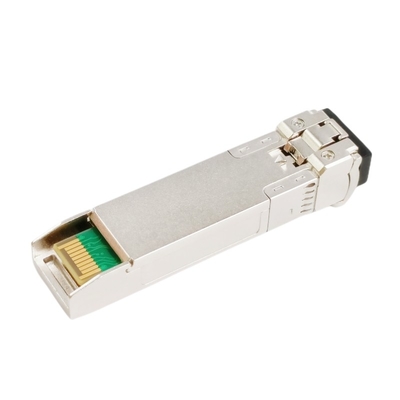

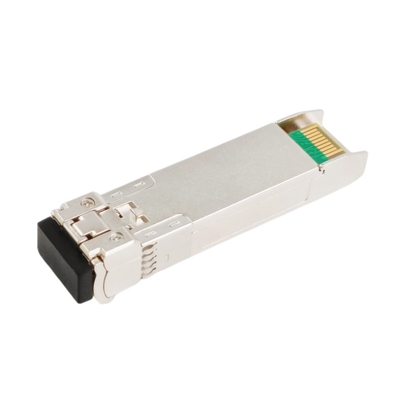

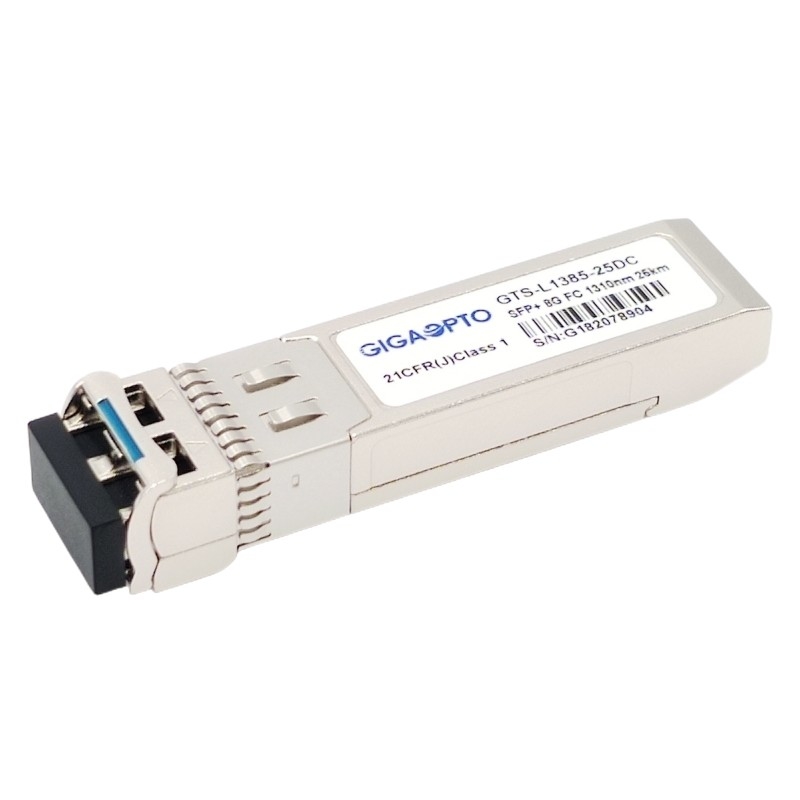

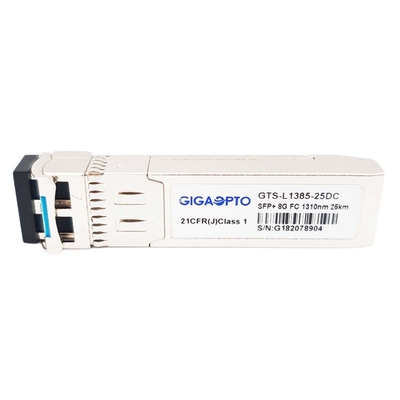

8G FC Long Wave Extended 25KM SFP+ فرستنده گیرندهDFB+PIN 1310 نانومتری SMF LC DOM
شرح
فرستنده‌های GTS-L1385-25DC 8GFC SFP+ Gigaopto برای پشتیبانی از کانال فیبر 8G (FC)، مناسب برای پیوندهای شبکه منطقه ذخیره‌سازی (SAN) تا فاصله 25 کیلومتری روی فیبرهای دوگانه طراحی شده‌اند.
فرستنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزری DFB، یک فتودیود PIN یکپارچه با یک پیش تقویت کننده امپدانس ترانس (TIA) و واحد کنترل MCU.همه ماژول ها الزامات ایمنی لیزر کلاس I را برآورده می کنند.
این فرستنده گیرنده به طور کامل با توافقنامه SFP+ MSA (SFF-8431, SFF-8432, SFF-8472) و استاندارد FCIA FC-PI-4 800-SM-LC-L مطابقت دارد.
عملکردهای مانیتورینگ نوری دیجیتال (DOM) از طریق یک رابط سریال 2 سیمه در دسترس هستند، همانطور که در SFF-8472 مشخص شده است، که امکان دسترسی بلادرنگ به پارامترهای عملکرد دستگاه مانند دمای فرستنده گیرنده، جریان بایاس لیزر، توان نوری ارسالی، توان نوری دریافتی را فراهم می کند. و ولتاژ تغذیه فرستنده گیرنده
فرستنده و گیرنده نوری کانال فیبر مطابق با RoHS و دارای گواهینامه CE/FCC است.
مشخصات
| فاکتور فرم | SFP+ | نرخ داده(گیگابیت بر ثانیه) | 8.5 گیگابیت بر ثانیه |
| طول موج | 1310 نانومتر | فیبرفاصله | 25 کیلومتر |
| رابط | دوبلکس-LC | نوع کابل | SMF |
| LDتایپ کنید | DFB | نوع گیرنده | پین |
| تیایکسقدرت | -1.0~+3.0dBm | آرایکسحساسیت | <-16.0dBm |
| نسبت انقراض | > 3.5 دسی بل | اضافه بار | >0.5dBm |
| محدوده دما | 0 تا 70 درجه سانتی گراد (32 تا 158 درجه فارنهایت) | ضمانتنامه | 3 سال |
| OEM/ODM | پشتیبانی | پروتکل | سازگار با MSA |
| انطباق | IEC/EN 61000-4-2، IEC-60825، FDA 21CFR 1040.10 و 1040.11، RoHS | ||
امکانات
کاربرد
ویژگی های نوری و الکتریکی
| پارامتر | نماد | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λc | 1270 | 1310 | 1350 | نانومتر | ||
| عرض طیفی (-20dB) | Δλ | 1 | نانومتر | ||||
| نسبت سرکوب حالت جانبی | SMSR | 30 | - | دسی بل | |||
| توان خروجی متوسط | پبیرون | -1.0 | +3.0 | dBm | 1 | ||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| دیفرانسیل نوسانی ورودی داده | Vکه در | 180 | 850 | mV | 2 | ||
| امپدانس دیفرانسیل ورودی | زکه در | 90 | 100 | 110 | Ω | ||
|
TX غیر فعال کردن |
غیر فعال کردن | 2.0 | Vcc | V | |||
| فعال کردن | 0 | 0.8 | V | ||||
|
خطای TX |
عیب | 2.0 | Vcc | V | |||
| طبیعی | 0 | 0.8 | V | ||||
| گیرنده | |||||||
| طول موج مرکز | λc | 1260 | 1600 | نانومتر | |||
| حساسیت گیرنده | -16 | dBm | 3 | ||||
| اضافه بار گیرنده | 0.5 | dBm | 3 | ||||
| LOS De-Assert | LOSD | -17 | dBm | ||||
| ادعای LOS | LOSآ | -30 | dBm | ||||
| LOS Hysteresis | 0.5 | دسی بل | |||||
| دیفرانسیل نوسانی خروجی داده | Vبیرون | 300 | 900 | mV | 4 | ||
|
LOS |
بالا | 2.0 | Vcc | V | |||
| کم | 0.8 | V | |||||
یادداشت:
1. قدرت نوری به SMF راه اندازی می شود.
2. ورودی PECL، در داخل AC کوپل شده و خاتمه یافته است.
3. با الگوی آزمایشی PRBS 231-1 @10312Mbps، BER ≤1×10-12 اندازه گیری شد.
4. AC-coupled داخلی.
سازگاری
همه ماژول‌های فرستنده و گیرنده نوری GTS-L1385-25DC Gigaopto منبع باز هستند، می‌توانند برای سازگاری کامل با دستگاه‌های اصلی کدگذاری شوند، لطفاً به فرم زیر مراجعه کنید، برای سازگاری بیشتر محصولات، لطفاً با ما تماس بگیرید.
| نام تجاری / شماره قطعه سازگار مربوطه | |||
| نام تجاری | شماره قطعه | نام تجاری | شماره قطعه |
| Gigaopto | GTS-L1385-25DC | برواد | XBR-000174 |
| HPE | AW538A | ||
